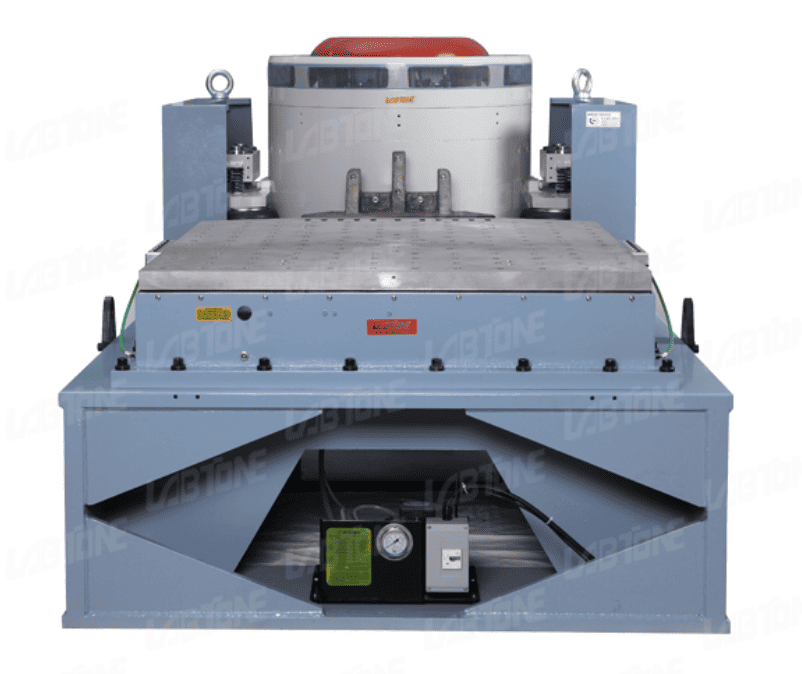

Hệ thống kiểm tra độ rung lực Sine lớn cho kiểm tra rung ô tô
- Hệ thống kiểm tra độ rung lực Sine lớn cho kiểm tra rung ô tô áp dụng tiêu chuẩn: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, v.v.
- Hệ thống treo chắc chắn và dẫn hướng chuyển động tuyến tính, khả năng chịu tải lớn, chức năng dẫn hướng tốt, độ ổn định cao;
- Túi khí trung tâm tải có độ cứng tĩnh cao và độ cứng động thấp, khả năng chịu tải lớn, hiệu suất hoàn hảo khi biên độ thay đổi;
- Chuyển mạch nguồn hiệu suất cao loại D, dòng điện cực đại 3 sigma, cung cấp mức tiêu thụ điện năng tốt nhất và giảm thiểu độ méo hài;
- Tự chẩn đoán nhanh với khóa an toàn, độ tin cậy an toàn cao;
- Thiết bị cách ly sốc túi khí cho nền tảng rung động mà không cần nền móng bổ sung, tái tạo hoàn hảo sóng rung động và giảm khả năng truyền rung động;
- Cung cấp nền tảng mở rộng theo chiều ngang và chiều dọc cho các ứng dụng khác nhau;
- Vận hành bộ điều khiển đơn giản.
Thông số
| Model | EV260 | EV320 | EV330 | EV340 | EV350 | EV420 |
| Máy tạo rung | VG6000/50 | VG2000/76 | VG3000/76 | VG4000/76 | VG5000/70 | VG2000/100 |
| Tần số (Hz) | 2-2500 | 2-3000 | 2-2500 | 2-2500 | 2-2500 | 2-3000 |
| Lực thoát tối đa (kg.f) | 6000 | 2000 | 3000 | 4000 | 5000 | 2000 |
| Độ dịch chuyển tối đa (mmp-p) | 50 | 76 | 76 | 76 | 76 | 100 |
| Gia tốc tối đa (g) | 100 | 80 | 85 | 80 | 100 | 90 |
| Tốc độ tối đa (cm/s) | 200 | 200 | 200 | 200 | 200 | 200 |
| Tải trọng (kg) | 1000 | 1000 | 1000 | 1000 | 1000 | 500 |
| Khối lượng cốt thép (kg) | 50 | 25 | 35 | 50 | 50 | 23 |
| Đường kính cốt thép (mm) | φ450 | φ320 | φ320 | φ440 | φ440 | φ320 |
| Phương pháp làm mát | Làm mát bằng không khí cưỡng bức | |||||
| Trọng lượng máy lắc (kg) | 3800 | 2000 | 3000 | 3500 | 3800 | 2000 |
| Kích thước máy lắc D*R*C(MM) | 1600*1120*1340 | 850*1000*1100 | 1100*1300*1440 | 1100*1300*1520 | 1100*1300*1520 | 850*1000*1100 |
| Bộ khuếch đại công suất | Amp70k | Amp30k | Amp45k | Amp55k | Amp70k | Amp35k |
| Trọng lượng bộ khuếch đại công suất (kg) | 1000 | 550 | 600 | 800 | 900 | 550 |
| Kích thước bộ khuếch đại công suất D*R*C(MM) | 800*550*1920 | 800*550*1920 | 800*550*1920 | 800*550*1920 | 800*550*1920 | 800*550*1920 |
| Yêu cầu tiện ích | 3 pha AC380V ±10% 50Hz | |||||
| Công suất tổng hợp (KW) | 95 | 40 | 60 | 80 | 90 | 45 |
Ứng dụng
- Phụ tùng và hệ thống ô tô – kiểm tra chất lượng
- Lắp ráp điện tử, kiểm tra thiết bị máy tính
- Kiểm tra thiết bị điện tử hàng không và phần cứng quân sự
- Kiểm tra thành phần vệ tinh
- Kiểm tra sản phẩm và bao bì
- Kiểm tra căng thẳng chung
