Anti-Vibration Optical Table NAVOT-100

Thương hiệu: LABNICS

LIÊN HỆ MUA HÀNG: 02862726880

Mô tả

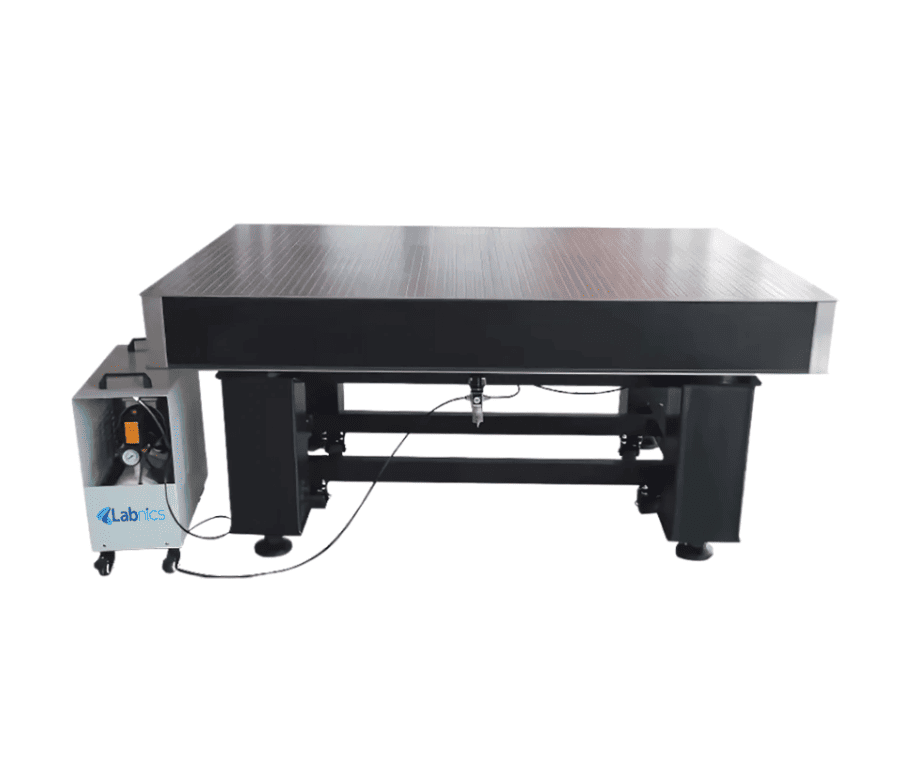

Bàn quang học chống rung NAVOT-100

Bàn quang học chống rung NAVOT-100 có mặt bàn dày 200 mm, đảm bảo độ ổn định và độ chính xác cao. Bàn được trang bị lõi tổ ong bằng thép mạ mật độ cao, mang lại độ bền chắc và trọng lượng nhẹ. Thiết bị này tích hợp hệ thống cách ly rung động khí nén tự cân bằng với bốn bộ giảm chấn 600 mm. Nó bao gồm một máy nén khí không gây tiếng ồn để cung cấp nguồn khí liên tục và êm ái. Bàn quang học của chúng tôi có độ ồn hoạt động chỉ 53 dB, phù hợp cho việc sử dụng trong phòng thí nghiệm với môi trường ít tiếng ồn.

Thông số kỹ thuật

Loại cách ly rung động	Khí nén
Độ dày mặt bàn	200 mm
Độ phẳng của lớp da trên cùng	Sai số ±0,1 mm trên mỗi 1 m²
Độ nhám	0,8 μm
Tần số vốn có	4 đến 6Hz
Biên độ tối đa	5 μm
Sự thi công	Cấu trúc đối xứng đẳng hướng trên mọi trục.
Tấm trên cùng	Thép không gỉ từ tính dày 5 mm, bề mặt làm việc loại 430
Tấm đáy	Tấm thép dày 5 mm, được sơn phủ epoxy.
Cấu trúc cốt lõi	Tấm tổ ong thép mạ mật độ cao từ 125 đến 250 kg/m³, dày 0,25 mm.
Giảm chấn	Giảm chấn băng thông rộng được tối ưu hóa độc quyền
Tấm bên hông	Gỗ composite với tấm thép không gỉ
Hoàn thiện viền bên	Chất liệu nhôm màu đen mờ, lõm 3 mm so với mặt bàn.
Hoàn thiện bề mặt trên cùng	Bề mặt hoàn thiện mờ được gia công
Sợi chỉ và khoảng cách	Lỗ ren M6, khoảng cách giữa các lỗ là 25mm.
Khoảng cách từ mép đến lỗ đầu tiên	Cách mép bàn 37,5mm về mọi phía.
Độ sâu vít tối đa	Cốc hình nón bằng polymer chịu va đập cao, không bị ăn mòn, đường kính 19mm, dễ vệ sinh.
Hệ số biến dạng động tối đa	<1,2×10⁻³
Chuyển động tương đối tối đa của mặt bàn	<8×10⁻⁷ mm
Độ võng dưới tải trọng (độ cứng)	<1,5×10⁻³ mm đối với tải trọng 100 kg
Chiều cao	700 mm
Phạm vi điều chỉnh độ cao	±15mm
Số chân	4
Tần số cộng hưởng thẳng đứng	<2Hz
Tần số cộng hưởng ngang	<2Hz
Khả năng truyền tải theo phương thẳng đứng ở tần số 5Hz	83% đến 88%
Khả năng truyền dẫn theo phương thẳng đứng ở tần số 10Hz	86% đến 96%
Khả năng truyền tải ngang ở tần số 5Hz	79% đến 86%
Khả năng truyền tải ngang ở tần số 10Hz	83% đến 92%
Khả năng tự cân bằng và lặp lại	±0,1mm
Tải trọng tối đa	700kg (không bao gồm trọng lượng mặt bàn)
Hoàn thành	Sơn đen
Áp suất không khí (tối đa)	8 Bar
Xả khí	68 lít/phút
Dung tích bể chứa	6 lít
tiếng ồn khi hoạt động	53 dB
Mức tiêu thụ điện năng	550W
Nguồn điện	220 V, 50 Hz
Kích thước sản phẩm	2400×1200×200mm
Kích thước bảng đóng gói	2500×1300×350mm
Kích thước hỗ trợ đóng gói	2160×1160×1030mm
Trọng lượng bàn chưa đóng gói	385kg
Trọng lượng hỗ trợ chưa đóng gói	140kg
Trọng lượng bảng đóng gói vận chuyển	444kg
Trọng lượng hỗ trợ vận chuyển đóng gói	290kg

Đặc trưng

Bề mặt hoàn thiện mờ được gia công
Hệ thống giảm chấn băng thông rộng
Tối ưu hóa độ ổn định nhiệt
Tấm thép bên hông bền chắc
Tự động cân bằng độ cao
Độ cứng cao khi chịu tải
Thiết kế dễ bảo trì

Ứng dụng

Bàn quang học chống rung NAVOT-100 được sử dụng để cung cấp bề mặt ổn định và không rung cho các thí nghiệm quang học nhạy cảm và chính xác, đảm bảo các phép đo và căn chỉnh chính xác. Nó thường được sử dụng trong các phòng thí nghiệm, viện nghiên cứu và môi trường công nghiệp cho các ứng dụng quang học, laser và đo lường.
