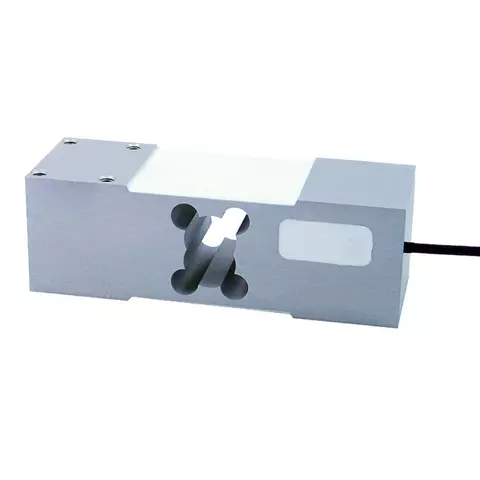

Cảm biến lực dạng dầm uốn tiết kiệm chi phí
Độ chính xác: C3
Vật liệu: Dài=188mm, Rộng=63mm, Cao=62mm
Vật liệu: Hợp kim nhôm
Vật liệu: Dài=188mm, Rộng=63mm, Cao=62mm
Vật liệu: Hợp kim nhôm
Ứng dụng
Cảm biến lực dạng dầm uốn tiết kiệm chi phí thích hợp cho cân sàn cấu trúc một hoặc hai cảm biến tải
Thông số
| Thông số | Kỹ thuật |
| Dung lượng tối đa (Emax) | 50/75/100/150/200/250/300/500/635kg |
| Độ nhạy đầu ra (=FS) | 2,0±0,2mV/V |
| Lớp độ chính xác | C3 |
| Lỗi kết hợp | ±0,02%FS |
| Độ trôi | ±0,0167%FS/30 phút |
| Ảnh hưởng của nhiệt độ đến độ nhạy | ±0,0175%FS/10℃ |
| Ảnh hưởng của nhiệt độ lên điểm 0 | ±0,02%FS/10℃ |
| Cân bằng điểm 0 | ±2%FS |
| Nhiệt độ bù | -10 ~ 40℃ |
| Nhiệt độ hoạt động | -35 ~ 65℃ |
| Điện trở đầu vào | 406±6Ω |
| Điện trở đầu ra | 350±3Ω |
| Điện trở cách điện | ≥5000MΩ (50VDC) |
| Điện áp kích thích được khuyến nghị | 5 ~ 12VDC |
| Cực đại kích thích | 18VDC |
| Quá tải an toàn | 120%FS |
| Quá tải tối đa | 150%FS |
| Lớp bảo vệ | IP65 |
| Thông số kỹ thuật cáp | φ5.0mm |
| Chiều dài cáp | 3m |
| Kích thước thang đo được đề xuất | 50kg ~ 200kg, 600×600mm
250kg ~ 635kg, 600×800mm |
| Hiệu chỉnh góc | Giá trị tải trọng 0,02% /100mm |
| Mô-men xoắn khuyến nghị khi cố định | 20 hải lý |
| Dây điện | Đỏ: Đầu vào+, Xanh dương: Cảm biến+, Xanh lá cây: Đầu ra+, Vỏ bảo vệ: Trong suốt, Đen: Đầu vào-, Nâu: Cảm biến-, Trắng: Đầu ra- |
