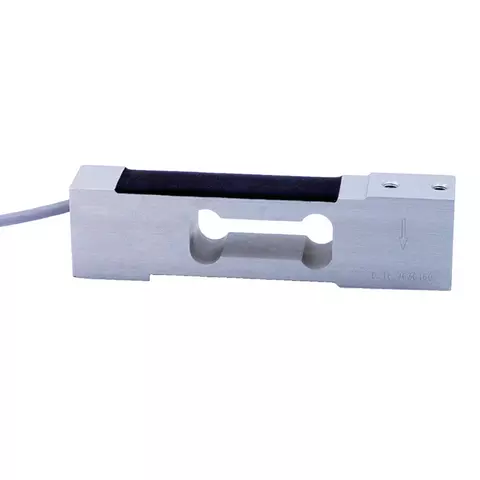

Cảm biến tải trọng điểm đơn tiết kiệm chi phí
Độ chính xác: C3/C4/C5
Vật liệu: Dài=150mm, Rộng=25mm, Cao=40mm
Vật liệu: Hợp kim nhôm
Vật liệu: Dài=150mm, Rộng=25mm, Cao=40mm
Vật liệu: Hợp kim nhôm
Ứng dụng
Cảm biến tải trọng điểm đơn tiết kiệm chi phí thích hợp cho cân sàn cấu trúc một hoặc hai cảm biến tải
Thông số
| Thông số | Kỹ thuật | ||
| Dung lượng tối đa (Emax) | 3/5/8/10/15/20/30/40/50/75/100kg | ||
| Độ nhạy đầu ra (=FS) | 2,0 ± 0,2 mV/V | ||
| Lớp độ chính xác | C3 | C4 | C5 |
| Lỗi kết hợp | ±0,02%FS | ±0,015%FS | ±0,01%FS |
| Độ trôi | ±0,0167%FS/30 phút | ±0,0125%FS/30 phút | ±0,01%FS/30 phút |
| Ảnh hưởng của nhiệt độ đến độ nhạy | ±0,0175%FS/10℃ | ±0,0131%FS/10℃ | ±0,01%FS/10℃ |
| Ảnh hưởng của nhiệt độ lên điểm 0 | ±0,02%FS/10℃ | ±0,012%FS/10℃ | ±0,009%FS/10℃ |
| Cân bằng điểm 0 | ±2%FS | ||
| Nhiệt độ bù | -10 ~ 40℃ | ||
| Nhiệt độ hoạt động | -35 ~ 65℃ | ||
| Điện trở đầu vào | 406 ± 6Ω | ||
| Điện trở đầu ra | 350 ± 3Ω | ||
| Điện trở cách điện | ≥ 5000 (50VDC)MΩ | ||
| Điện áp kích thích, điện áp khuyến nghị | 5 ~ 12VDC | ||
| Cực đại kích thích | 18VDC | ||
| Quá tải an toàn | 120%FS | ||
| Quá tải tối đa | 150%FS | ||
| Lớp bảo vệ | IP65 | ||
| Thông số kỹ thuật cáp | Φ4.8MM | ||
| Chiều dài cáp | 3m | ||
| Kích thước lắp đặt được đề xuất | 400x400mm | ||
| Chiều dài góc | Giá trị tải trọng 0,02%/100mm | ||
| Mô-men xoắn khuyến nghị khi cố định | 10 hải lý | ||
| Dây điện | Đỏ: Đầu vào+, Xanh dương: Cảm biến+, Xanh lá cây: Đầu ra+, Tấm chắn: Trong suốt.Đen: Đầu vào, Nâu: Cảm biến, Trắng: Đầu ra | ||
