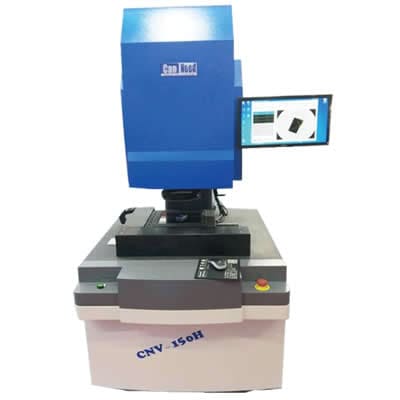

Hệ thống đo quang học một chạm CNV-80

Hệ thống đo quang học một chạm CNV-80 cho thế hệ công nghệ đo lường hình ảnh mới. Khác với các hệ thống đo lường hình ảnh 2D truyền thống, nó loại bỏ nhu cầu sử dụng cảm biến dịch chuyển thang đo lưới làm tham chiếu chính xác và không dựa vào thấu kính phóng đại cao để phóng to hình ảnh sản phẩm nhằm đảm bảo độ chính xác đo lường.

Hệ thống này sử dụng ống kính telecentric với trường nhìn rộng và độ sâu trường ảnh lớn, giúp giảm kích thước hình ảnh đường viền của sản phẩm xuống nhiều lần, thậm chí hàng chục lần. Hình ảnh đã được giảm kích thước này sau đó được truyền đến camera CCD đa megapixel độ phân giải cao để số hóa. Phần mềm đồ họa và đo lường mạnh mẽ, tuân theo các hướng dẫn được lập trình sẵn, sẽ nhanh chóng thu thập hình ảnh đường viền của sản phẩm. Kích thước cuối cùng được tính toán bằng cách so sánh hình ảnh này với thang đo được tạo bởi các điểm ảnh nhỏ của camera độ phân giải cao, đồng thời đánh giá dung sai kích thước.

Cấu trúc của Hệ thống rất đơn giản. Nó không cần cảm biến dịch chuyển hay thang đo lưới, mà dựa vào một thấu kính telecentric với trường nhìn rộng và độ sâu trường ảnh để giảm thiểu sai lệch, một camera CCD độ phân giải cao và phần mềm mạnh mẽ chạy nền.

Ưu điểm

Định vị và thiết lập điểm gốc tự động: Tự động xác định vị trí và điểm gốc. Có thể đo tối đa 99 đối tượng trong một chu kỳ và xử lý đồng thời tối đa 100 phép đo.

Thao tác đơn giản & Ánh sáng nhất quán: Dễ dàng điều chỉnh tiêu cự và tái tạo điều kiện ánh sáng giống hệt nhau một cách dễ dàng. Có tính năng tự động nhận diện cạnh.

Hệ thống quang học trường nhìn rộng: Đối với các chi tiết gia công lớn, hệ thống cho phép chụp toàn bộ hình ảnh trực tiếp mà không cần ghép nối, từ đó thu được dữ liệu đo có độ chính xác cao hơn.

Phần mềm đo lường trực quan: Thao tác đơn giản với chuột. Đo đường tâm hoặc đường ảo chỉ với một cú nhấp chuột. Việc đo bán kính R và đo độ vát cạnh (mặt C) được thực hiện dễ dàng.

Báo cáo tại chỗ: Kết quả đo được lưu trữ trong thiết bị chính, cho phép tạo báo cáo kiểm tra ngay lập tức trên dây chuyền sản xuất.

Đa chức năng & Tiết kiệm chi phí: Tích hợp nhiều chức năng vào một máy, có khả năng thực hiện nhiều phép đo khác nhau, tất cả với mức giá phải chăng.

Đo khoảng cách chính xác đến vật thể bằng phương pháp quang phổ giao thoa không tiếp xúc: (Lưu ý: Mục này dường như mô tả một công nghệ khác – quang phổ giao thoa – thường không phải là một phần của hệ thống thị giác tiêu chuẩn. Vui lòng xác minh xem nó có được bao gồm hay không.) Đo khoảng cách chính xác đến vật thể bằng cách phân tích bước sóng của ánh sáng phản xạ.

Thông số

Model	CNV-80
Độ phân giải camera	5 Megapixel
Thấu kính quang học	Ống kính tele kép
Phạm vi đo	80 x 80 mm
Đơn vị hiển thị tối thiểu	0,1 µm
Sự chính xác	± 3 µm
Nhiệt độ hoạt động	+10°C đến +35°C
Độ ẩm hoạt động	Độ ẩm tương đối từ 20% đến 80% (không ngưng tụ)
Hệ thống chiếu sáng	chiếu sáng truyền dẫn viễn tâm-truyền dẫn
Hệ thống chiếu sáng	Ánh sáng vòng chiếu từ phía trên, ánh sáng hội tụ đồng trục.
Độ chính xác chuyển động tọa độ (trục X, Y, Z)	0,02 mm
Nguồn điện	Điện áp 220V, dòng điện tiêu thụ < 5A
Cân nặng	60 kg
