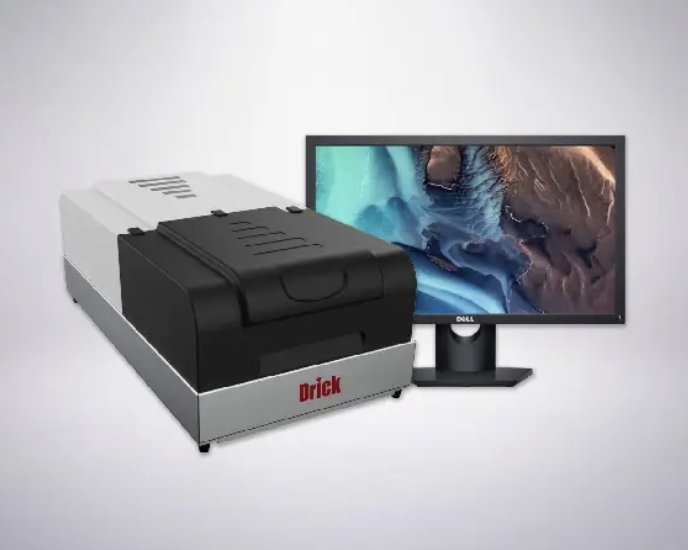

Máy đo thẩm tháp khí DRK310- Phương pháp chênh lệch áp suất, hãng Drick

Máy đo thẩm tháp khí DRK310- Phương pháp chênh lệch áp suất, hãng Drick

Nguyên tắc công cụ

Phương pháp chênh lệch áp suất:

Đặt mẫu đặt sẵn giữa buồng áp suất cao và buồng áp suất thấp, nén và niêm phong, sau đó hút chân không các buồng áp suất cao và thấp cùng một lúc; Sau khi sơ tán trong một khoảng thời gian nhất định và mức độ chân không đã giảm xuống giá trị yêu cầu, đóng buồng áp suất thấp, đổ đầy buồng áp suất cao bằng khí thử và điều chỉnh áp suất trong buồng áp suất cao để duy trì chênh lệch áp suất không đổi ở cả hai phía của mẫu; Khí thấm từ phía áp suất cao sang phía áp suất thấp của mẫu dưới tác động của chênh lệch áp suất; áp suất sự thay đổi trong buồng áp suất thấp được đo chính xác và các thông số thấm khí của mẫu được tính toán.

Tiêu chuẩn điều hành

YBB 00082003、GB/T 1038、ASTM D1434、ISO 2556、ISO 15105-1、JIS K7126-A。

Các tính năng kỹ thuật

Cảm biến chân không và cảm biến áp suất có độ chính xác cao nhập khẩu, với độ chính xác thử nghiệm cao;

Điều khiển nhiệt độ hai chiều nóng và lạnh bán dẫn, loại song song, độ tin cậy cao;

Công nghệ đo rò rỉ động, loại bỏ cài đặt mẫu và rò rỉ nền hệ thống, kiểm tra độ chính xác cực cao;

Thiết bị sơ tán khí độc hại để tránh rò rỉ khí thử và tiêu thụ ít khí hơn;

Các bộ phận van và đường ống chính xác, niêm phong kỹ lưỡng, chân không tốc độ cao, giải hấp triệt để, giảm lỗi kiểm tra;

Kiểm soát áp suất chính xác để duy trì chênh lệch áp suất giữa các buồng áp suất cao và thấp trong phạm vi rộng;

Tự động thông minh: tự kiểm tra bật nguồn, để tránh trạng thái thất bại để tiếp tục kiểm tra; khởi động một phím, tự động thực hiện kiểm tra;

Ghi dữ liệu: Ghi đồ họa, toàn bộ quá trình, ghi toàn phần tử và dữ liệu không bị mất khi tắt nguồn.

Bảo mật dữ liệu: mô-đun phần mềm “hệ thống máy tính GMP” tùy chọn, với quản lý người dùng, quản lý thẩm quyền, dấu vết kiểm toán dữ liệu và các chức năng khác.

Môi trường làm việc: trong nhà. Không cần môi trường nhiệt độ và độ ẩm không đổi (giảm chi phí sử dụng) và dữ liệu thử nghiệm không bị ảnh hưởng bởi nhiệt độ và độ ẩm môi trường.

Tham số



Vật phẩm	Tham số	Vật phẩm	Tham số
Phạm vi kiểm tra	0,005-10,000 cm3/m2•ngày•0,1MPa	Lỗi đo lường	0,005 cm3/m2•ngày•0,1MPa
Số lượng mẫu	3	Số lượng cảm biến chân không	3
Lỗi chân không	0,01 Pa	Phạm vi chân không	133,3 Pa
Chân không	<10 Pa	Hiệu quả hút bụi	≤10 phút，≤27Pa
Nhiệt độ	15 ℃～50 ℃	Lỗi kiểm soát nhiệt độ	±0,1 ℃
Mẫu Độ dày	≤3 mm	Khu vực kiểm tra	38,48 cm2（vòng tròn）
Phương pháp điều chỉnh	Tiêu chuẩn
Kiểm tra khí	O2、N2 v.v. ，và khí độc	Áp suất thử nghiệm	0,005～0,15 MPa
Giao diện khí	1/8”	Áp suất không khí	0,1～0,8 MPa
Nguồn điện	AC220V 50Hz	Sức mạnh	<1500 W
Kích thước máy chủ (L×B×H)	720×415×400 mm	Máy chủ ướt.	60 kg
