Máy kiểm tra điện trở cách điện HT9920 – HOPE INSTRUMENT
HT9920 Insulation Resistance Tester
Thương hiệu: HOPE INSTRUMENT
LIÊN HỆ MUA HÀNG: 02862726880

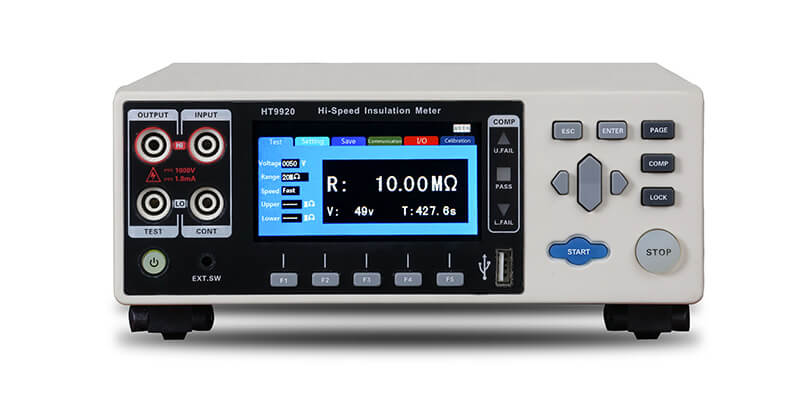

Máy kiểm tra điện trở cách điện HT9920
- Máy kiểm tra điện trở cách điện HT9920 sử dụng nguyên lý nguồn chuyển mạch, dòng điện đầu ra không đổi tối đa 1.8mA và dải điện áp đầu ra 25~1000V, với bước tăng 1V.
- Tốc độ kiểm tra cao, chu kỳ kiểm tra tối thiểu chỉ 50ms.
- Với chức năng phát hiện bất thường độc đáo, thiết bị có thể phát hiện sự bất thường của dây dẫn thử nghiệm và sự tiếp xúc bất thường của vật cần đo, tránh được lỗi phán đoán hở mạch.
- Chức năng phát hiện ngắn mạch giúp phát hiện hiệu quả các tình trạng ngắn mạch và tránh sự cố.
- Áp dụng trực tiếp hiện tượng đánh thủng điện áp cao đối với các sản phẩm lỗi và sự phán đoán sai.
- Chế độ tự xả: Thiết bị sẽ tự động xả điện sau khi hoàn tất quá trình thử nghiệm. HT9920 sử dụng phương pháp xả dòng điện không tiếp xúc, nhanh chóng, hiệu quả và đáng tin cậy.
- Thiết bị được trang bị nhiều giao diện khác nhau, bao gồm giao diện I/O ngoài, analog, LAN và RS232.
- Chức năng kích hoạt bằng cách nhấp đúp chuột giúp ngăn ngừa tai nạn điện giật cao áp do kích hoạt sai. Người dùng có thể thiết lập thao tác nhấp đúp chuột để kích hoạt quá trình kiểm tra.
- Ngõ ra tương tự. Cổng ngõ ra tương tự của thiết bị hiển thị kết quả. Sau khi mỗi lần kiểm tra hoàn tất, thiết bị sẽ xuất ra giá trị điện áp tương tự từ 0~4V tương ứng với kết quả kiểm tra. Có hai loại ngõ ra điện áp, một là ngõ ra toàn dải và loại kia là ngõ ra đơn dải.
- Sạc và xả nhanh chóng tải điện dung
- Đo lường ổn định mà không cần dây dẫn chống nhiễu bổ sung.
- Các bộ phận của thiết bị đang được kiểm tra có chức năng kiểm tra tiếp xúc để tránh phán đoán sai trong trường hợp mạch hở.
- Phát hiện ngắn mạch trước khi thử nghiệm để ngăn ngừa sự cố điện áp cao.
- Chế độ kiểm tra liên tục, chế độ kết thúc ĐẠT, chế độ kết thúc KHÔNG ĐẠT và chế độ kết thúc bắt buộc.
- Nhiều giao diện khác nhau, phù hợp cho việc phân loại theo dây chuyền.
Giao diện phần mềm kiểm tra cách điện 9920
Tấm lưng máy kiểm tra cách điện 9920
Thông số kỹ thuật
| Model | HT9920 |
| Hiển thị | Màn hình TFT-LCD 3,5 inch |
| Thông số đo lường | Điện trở cách điện |
| Phạm vi đo | 0,1 ~ 9999MΩ (5 dải đo) |
| Độ chính xác cơ bản | ±2% giá trị đọc. ±5 độ lệch chuẩn. |
| Đo điện áp | Điện áp DC 10~1000V, dòng điện 1.8mA |
| Đo tốc độ | 50ms (nhanh) 500ms (chậm) |
| Hiển thị lỗi kết nối | Màn hình hiển thị mạch hở phía điện áp cao “ContHi”; màn hình hiển thị mạch hở phía điện áp thấp “ContLo”; màn hình hiển thị mạch hở đầu ra “ContHL” |
| Hiển thị lỗi ngắn mạch | “NGẮN” |
| Màn hình hiển thị phạm vi | Nếu phạm vi vượt quá giới hạn dưới, màn hình sẽ hiển thị “UNDER.F”; nếu phạm vi vượt quá giới hạn trên, màn hình sẽ hiển thị “OVER.F” |
| Dòng xả | Xả dòng điện không đổi 12mA |
| Bộ so sánh | Đạt/Không đạt/Không đạt |
| Lưu trữ dữ liệu | Có thể ghi lại 10 bộ dữ liệu cài đặt bảng điều khiển. |
| Kích hoạt | Bộ kích hoạt IO, bộ kích hoạt nội bộ, bộ kích hoạt thủ công, bộ kích hoạt bus |
| Loại I/O | PNP hoặc NPN |
| Kết nối | Đầu vào/đầu ra ngoài, tín hiệu analog, mạng LAN, RS232 |
| Nguồn điện | Điện áp: 100V ~ 250V AC Tần số: 50Hz/60Hz |
| Kích thước & Trọng lượng | Kích thước (Dài*Rộng*Cao): 325mm x 215mm x 96mm, Trọng lượng: 2kg |
| Phụ kiện | Kẹp thử HT9921, đầu nối PB36, cáp truyền thông HT9800, dây nguồn (Có các tùy chọn khác) |
Ứng dụng
Máy kiểm tra điện trở tốc độ cao HT9920 có phạm vi ứng dụng rộng rãi trong việc kiểm tra cách điện của xe hybrid, linh kiện điện tử, thiết bị điện tử ô tô, pin lithium, vật liệu, pin mềm và pin năng lượng.
