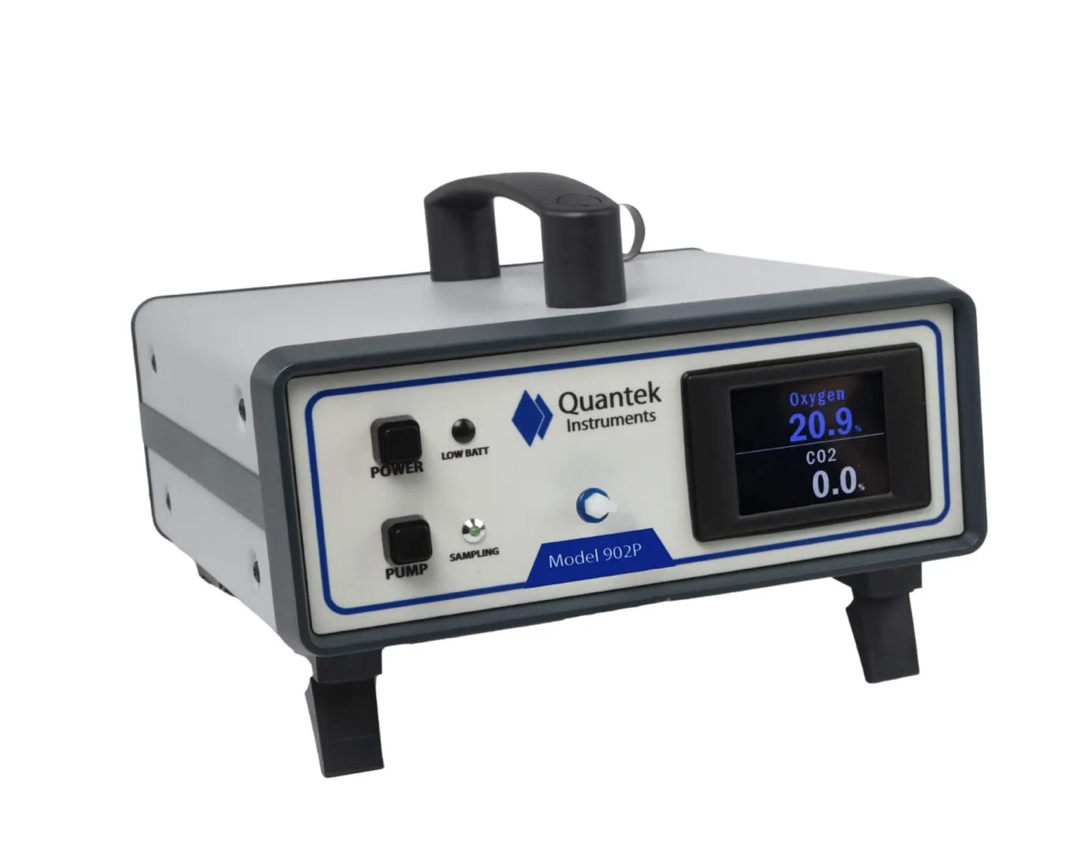

Máy phân tích O2 / CO2 Model 902P, hãng Wuantek Instruments

Máy phân tích O2 / CO2 Model 902P, hãng Wuantek Instruments

DỄ DÀNG LẤY MẪU

Mẫu đi vào máy phân tích qua khớp nối trên bảng điều khiển phía trước. Mẫu thoát ra qua cổng xả phía sau. Cổng xả có thể sử dụng kết nối Luer để duy trì hệ thống kín. Tốc độ dòng khuyến nghị là 50 cc/phút. Máy có thể tiếp nhận lưu lượng từ 10–1.000 cc/phút. Cảm biến hoạt động ở áp suất khí quyển để đảm bảo độ chính xác. Hệ thống đường ống bên trong cho phép thoát áp suất dư.

KHÔNG CÓ NGUỒN DÒNG CHẢY? KHÔNG VẤN ĐỀ

Model 902P có thể tích hợp bơm màng thu nhỏ tùy chọn. Bơm có công tắc bật/tắt trên bảng điều khiển phía trước. Bơm hút khoảng 5 cc/giây từ buồng hoặc hệ thống cần kiểm tra. Bơm chỉ hoạt động trong quá trình lấy mẫu. Thời gian bơm có thể điều chỉnh từ 2–12 giây. Máy tự động dừng sau khi lấy đủ lượng mẫu cần thiết.

ĐIỀU KHIỂN BƠM LINH HOẠT

Bơm có nhiều chế độ hoạt động tùy theo nhu cầu sử dụng. Người dùng có thể chọn chế độ bơm liên tục hoặc theo thời gian. Chế độ tuần hoàn cho phép thiết lập thời gian bật và tắt. Chế độ kích hoạt tập trung giúp bơm hoạt động theo giới hạn O2 hoặc CO2 cài đặt.

BỘ LỌC BẪY ẨM BÊN TRONG

Mẫu đưa vào máy cần sạch và khô, không chứa hơi ẩm ngưng tụ. Model 902P được trang bị bộ lọc bẫy ẩm bên trong. Bộ lọc tạo thêm lớp bảo vệ cho hệ thống cảm biến. Người dùng có thể dễ dàng thay thế bộ lọc khi cần thiết.

CẢM BIẾN CO2 HỒNG NGOẠI

Model 902P sử dụng cảm biến CO2 hồng ngoại trạng thái rắn. Cảm biến không có bộ phận chuyển động và sử dụng tế bào quang học nhỏ gọn. Bộ vi xử lý sử dụng phương trình đa thức bậc sáu để tuyến tính hóa phép đo. Công nghệ này giúp cải thiện độ chính xác trên phạm vi CO2 rộng. Cảm biến có tuổi thọ lý thuyết gần như không giới hạn.

CẢM BIẾN O2 ĐIỆN HÓA

Model 902P sử dụng cảm biến O2 điện hóa có độ bền cao. Cảm biến có tuổi thọ dự kiến khoảng 5 năm. Thời gian này dài hơn nhiều cảm biến O2 thông thường. Một số cảm biến khác chỉ có tuổi thọ khoảng 1–2 năm.

KHÍ NỀN

Cảm biến CO2 và O2 không bị ảnh hưởng bởi nồng độ nitơ cao. Cảm biến O2 cũng không bị ảnh hưởng bởi nồng độ CO2 cao. Tương tự, cảm biến CO2 không bị ảnh hưởng bởi O2.

BỘ VI XỬ LÝ VÀ ĐIỆN TỬ

Hệ thống điện tử sử dụng bộ vi xử lý để xử lý tín hiệu cảm biến. Bộ vi xử lý cũng kiểm soát sạc pin và thời gian bơm. Thiết bị hỗ trợ điều khiển bật/tắt để đảm bảo độ chính xác. Thiết kế tối giản giúp giảm kích thước và chi phí thiết bị.

PIN TÙY CHỌN

Model 902P có thể sử dụng pin tùy chọn khi không có nguồn AC. Pin phù hợp cho các ứng dụng kiểm tra mẫu tại nhiều vị trí khác nhau. Bộ pin 12 VDC bên trong được thiết kế kín và có tuổi thọ cao. Pin có thể vận hành thiết bị trong tối đa 8 giờ. Bộ sạc hỗ trợ nguồn điện 110–240V để sạc hoặc vận hành liên tục. Thiết bị cũng có thể sử dụng nguồn điện bên ngoài 12–24 VDC.

Thông số kỹ thuật

Thông số	Chi tiết
Loại cảm biến CO2	Hồng ngoại trạng thái rắn
Độ chính xác CO2	±1% số đọc hoặc ±0,2% CO2, tùy mức nào lớn hơn (0–50%, 0–100%)
Độ chính xác CO2	±1% số đọc hoặc ±0,1% CO2, tùy mức nào lớn hơn (0–10%, 0–20%)
Giới hạn phát hiện CO2	0,1% (0–50%, 0–100%); 0,01% (0–2,5%, 0–10%, 0–20%); 10 ppm (0–5.000 ppm)
Hiệu chuẩn CO2	Điều chỉnh SPAN bằng chiết áp
Tần suất hiệu chuẩn CO2	12 tháng/lần; khuyến nghị sử dụng khí hiệu chuẩn
Tuổi thọ cảm biến O2	4–5 năm
Phạm vi O2	0–100%
Độ nhạy O2	0,1%; tùy chọn 0,01%
Độ phân giải O2	0,1% O2; tùy chọn 0,01%
Đầu ra tương tự	0–1 VDC, tỷ lệ thuận với nồng độ
Độ chính xác O2	±1% số đọc; ±0,1% tuyệt đối dưới 10,0%
Độ trôi	<0,4%/năm
Loại cảm biến O2	Điện hóa độc quyền
Thời gian phản hồi	25 giây đến T95
Thân cảm biến O2	Nhựa ABS
Kết nối mẫu	Lắp bảng điều khiển phía trước, kết nối Luer và bộ lọc dùng một lần
Tùy chọn kết nối mẫu	Đầu vào Swagelok
Phương pháp lấy mẫu	Bơm, tùy chọn
Bơm mẫu	Bơm màng thu nhỏ, lưu lượng khoảng 5 cc/giây, tùy chọn
Thời gian bơm	Công tắc 2 chế độ: theo thời gian hoặc liên tục; bơm tuần hoàn tùy chọn
Yêu cầu mẫu tối thiểu	20 cc
Cụm lấy mẫu	Lắp đầu vào
Điều khiển hiệu chuẩn O2	Điều chỉnh SPAN và ZERO
Hiệu chuẩn thiết bị	Hiệu chuẩn bằng không khí trong phòng; điều chỉnh SPAN và ZERO
Cổng xả	Lỗ thông hơi hoặc đầu ra ống để tuần hoàn hệ thống kín
Nguồn điện	Bộ sạc 100–240V, 50–60Hz, hỗ trợ phích cắm quốc tế
Nguồn điện dự phòng	Bộ pin 12V bên trong, tùy chọn
Hoạt động bằng pin	Tùy chọn
Điện áp đầu vào	100–240V, 50–60Hz
Thời lượng pin	8–12 giờ trước khi sạc lại
Thông số đo	O2, CO2
Kiểu thiết bị	Để bàn
