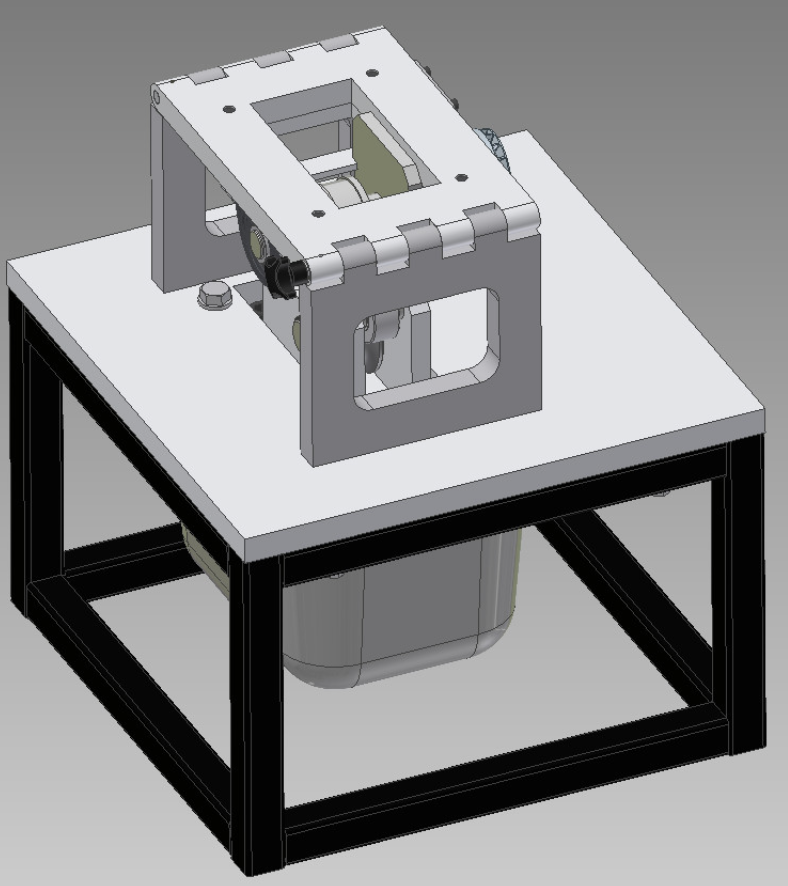

Máy thử nghiệm mỏi tiếp xúc lăn RCF 8 hai bi trên thanh truyền, hãng PLINT
RCF 8 TWO BALL ON ROD ROLLING CONTACT FATIGUE
Thương hiệu: PLINT (Anh Quốc)
LIÊN HỆ MUA HÀNG: 02862726880
Máy thử nghiệm mỏi tiếp xúc lăn RCF 8 hai bi trên thanh truyền, hãng PLINT
Máy thử nghiệm mỏi tiếp xúc lăn RCF 8 hai bi trên thanh truyền, hãng PLINT
Mô tả
RCF 8 là thiết bị thử nghiệm mỏi tiếp xúc lăn xuất hiện dưới tên gọi Thiết bị số 211 trong Sổ tay Thiết bị Ma sát và Mài mòn ASLE. Hệ thống ban đầu được NTN phát triển từ những năm 1960 và hiện được sử dụng rộng rãi trong nghiên cứu tuổi thọ mỏi của thép ổ lăn và các vật liệu chịu tải cao.
Thiết bị được thiết kế để đánh giá hiệu suất mỏi tiếp xúc lăn trong điều kiện tốc độ cao và tải trọng lớn. Mẫu thử dạng thanh có đường kính 12 mm được ép tiếp xúc với con lăn dẫn động đường kính 60 mm thông qua hai viên bi đường kính 20 mm. Các viên bi được đỡ và dẫn hướng bằng hệ thống con lăn định hình nhằm đảm bảo độ ổn định trong suốt quá trình thử nghiệm.
Bộ truyền động khí nén có khả năng tạo tải lên đến 4 kN, tạo ra áp suất tiếp xúc tối đa khoảng 6 GPa. Với tỷ lệ truyền động 5:1, con lăn thử nghiệm có thể đạt tốc độ lên đến 30.000 vòng/phút, giúp đẩy nhanh quá trình hình thành hư hỏng mỏi và rút ngắn thời gian thử nghiệm.
RCF 8 được trang bị động cơ servo công suất 0,5 kW, cho phép điều khiển tốc độ chính xác và ổn định. Giao diện màn hình cảm ứng trực quan giúp người dùng dễ dàng thiết lập các thông số thử nghiệm, theo dõi dữ liệu và vận hành thiết bị với thời gian đào tạo tối thiểu.
Thiết kế để bàn nhỏ gọn giúp tiết kiệm không gian lắp đặt, đồng thời đáp ứng hiệu quả các nghiên cứu về tuổi thọ mỏi tiếp xúc lăn của vật liệu và vòng bi trong phòng thí nghiệm cũng như các trung tâm nghiên cứu cơ khí.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hình học thử nghiệm | Hai bi trên thanh truyền |
| Đường kính bi thử nghiệm | 20 mm |
| Đường kính mẫu thanh | 12 mm |
| Đường kính con lăn dẫn động | 60 mm |
| Phạm vi tải trọng | 100 – 4.000 N |
| Phương pháp tạo tải | Khí nén |
| Điều khiển tải trọng | Bộ điều áp chính xác |
| Tốc độ quay | 100 – 30.000 vòng/phút |
| Nhiệt độ làm việc | Nhiệt độ môi trường |
| Động cơ | Servo 0,5 kW |
| Hệ thống điều khiển | Màn hình cảm ứng |
Các thông số được điều khiển
| Thông số | Mô tả |
|---|---|
| Tốc độ quay | Điều chỉnh theo yêu cầu thử nghiệm |
| Tải trọng | Điều chỉnh bằng hệ thống khí nén |
| Thời gian hoặc số chu kỳ thử nghiệm | Cài đặt trước theo chương trình thử |
Các thông số được đo và ghi nhận
| Thông số | Mô tả |
|---|---|
| Tốc độ quay | Theo dõi liên tục |
| Tải trọng | Giám sát trong suốt quá trình thử |
| Thời gian hoặc số chu kỳ thử nghiệm | Ghi nhận tự động |
| Mức rung động | Theo dõi để phát hiện hư hỏng mỏi |
Yêu cầu lắp đặt
| Dịch vụ | Thông số |
|---|---|
| Nguồn điện | 220/240 V, 1 pha, 50 Hz, 1 kW |
| Khí nén sạch và khô | 4 cfm tại 8 bar (120 psi) |
Ưu điểm nổi bật
- Tốc độ thử nghiệm lên đến 30.000 vòng/phút.
- Tạo áp suất tiếp xúc tối đa khoảng 6 GPa.
- Thu thập dữ liệu mỏi nhanh với thông lượng cao.
- Động cơ servo giúp kiểm soát tốc độ chính xác.
- Giao diện màn hình cảm ứng dễ sử dụng.
- Thiết kế nhỏ gọn, tiết kiệm không gian phòng thí nghiệm.
- Phù hợp cho nghiên cứu tuổi thọ vòng bi, thép ổ lăn và vật liệu chịu tải cao.
