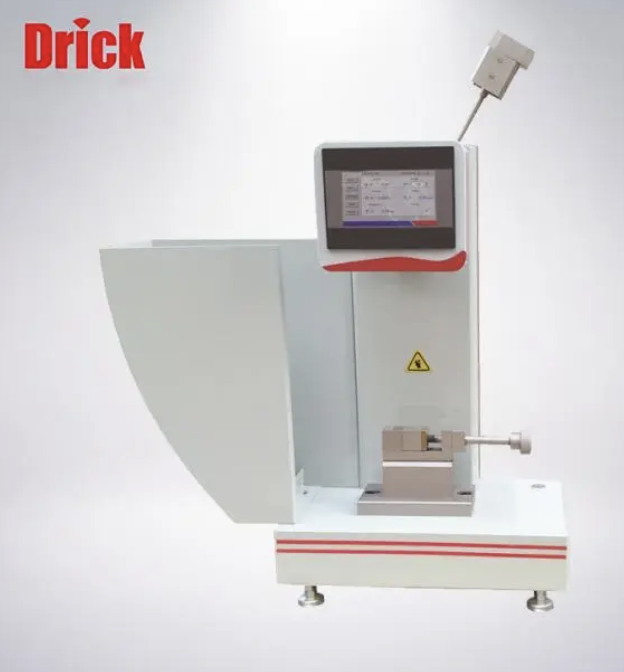

Máy thử va đập Charpy DRK-W300A, hãng Drick

Máy thử va đập Charpy DRK-W300A, hãng Drick

Lợi thế công nghệ

Nguyên lý làm việc của máy này là sử dụng bộ mã hóa quang điện có độ chính xác cao và máy tính với phần mềm đo lường, điều khiển và tính toán đặc biệt để phát hiện công việc hấp thụ tác động và độ bền va đập của vật liệu bằng cách phát hiện sự khác biệt giữa thế năng trước và sau tác động của vật liệu. con lắc. Chế độ hiển thị rõ ràng kép: nghĩa là con trỏ quay số và máy tính được hiển thị đồng thời. Máy tính có thể hiển thị công việc hấp thụ tác động và độ bền va đập, đồng thời có thể tự động xử lý dữ liệu thử nghiệm và tự động tạo báo cáo thử nghiệm. Việc điều khiển hành động xoay, tháo ghim, tác động và nhả có thể được điều khiển thủ công bằng hộp thủ công hoặc được điều khiển tự động bằng cách nhập chuột bằng chương trình máy tính và kết quả kiểm tra có thể được in theo đợt hoặc từng cái một.

Máy này sử dụng PLC Panasonic của Nhật Bản làm điều khiển máy tính phía dưới, máy tính thương hiệu làm điều khiển máy tính phía trên, chương trình máy tính phía trên áp dụng lập trình VB, chế độ giao tiếp RS232, để hoàn thành việc trao đổi dữ liệu và truyền lệnh của máy tính trên và dưới, đồng thời thực hiện đầy đủ sử dụng chức năng mạnh mẽ của PC để xử lý dữ liệu, xử lý báo cáo, v.v. Bộ mã hóa quay có độ chính xác cao được sử dụng để thu được vị trí thời gian thực của con lắc và công việc hấp thụ tác động. Nó có các đặc điểm của hệ thống đáng tin cậy, dữ liệu ổn định và chính xác.



Thông số kỹ thuật

Năng lượng tác động tối đa	300J
Tốc độ tác động tối đa	5,2m/giây
Góc nâng con lắc	150°
trục chính đến khoảng cách trung tâm nổi bật	750mm
Phạm vi hỗ trợ mẫu	40mm
bán kính vòng cung cuối hỗ trợ mẫu	R1-1.5mm
bán kính cung dao tác động	R2-2.5mm
Góc giữa hai góc xiên của dao tác động	30 độ
độ dày dao tác động	16mm
độ phân giải tối thiểu	16mm
cung cấp điện máy chủ	50Hz 380V 250W
trọng lượng tịnh	khoảng 450Kg
Công suất động cơ	250W



cấu hình máy

1. Máy tính chủ

a) Bộ mã hóa quang điện có độ chính xác cao 1 bộ

b) Máy tính LCD 19 inch Lenovo 1 bộ

c) Máy in phun HP A4 1 bộ

d) Bộ điều khiển lập trình PLC Panasonic chính hãng Nhật Bản 1 bộ

e) Phần mềm đo lường và điều khiển chuyên nghiệp 1 bộ

2. Búa lắc 300J, 150J 1 bộ

3. Mẫu điều chỉnh nhịp và mẫu vào khối giữa 1 bộ

4. những thứ khác: hướng dẫn sử dụng máy kiểm tra, chứng chỉ, danh sách đóng gói. 1 bộ
