High Power Programmable DC Electronic Load ——10kW-20kW Modular Series

Thương hiệu:  HOPE INSTRUMENT

LIÊN HỆ MUA HÀNG: 02862726880

Danh mục:

Tải điện tử DC lập trình công suất cao mô-đun 10kW–20kW

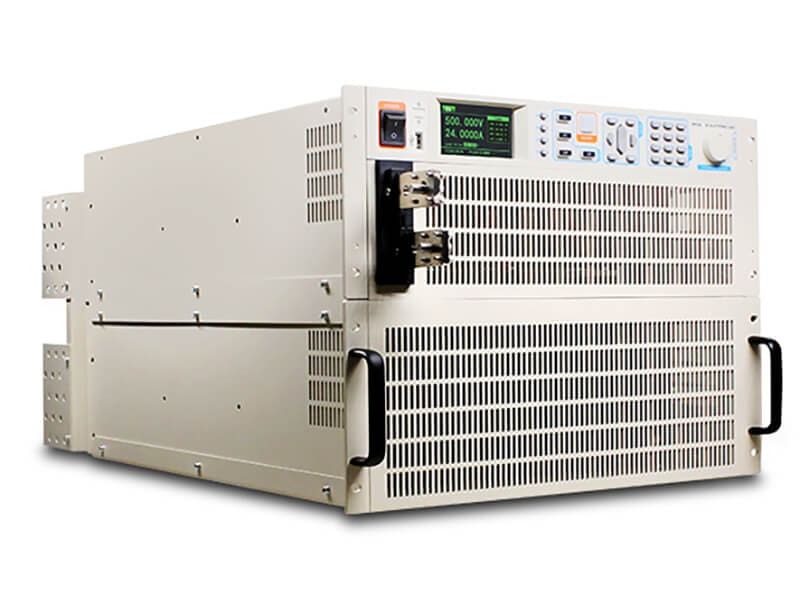

Tải điện tử DC lập trình công suất cao mô-đun 10kW–20kW là một bộ tải điện tử DC lập trình chính xác được điều khiển bởi bộ vi xử lý hiệu năng cao. Nó sử dụng màn hình LCD TFT màu sắc trung thực 3,5 inch với menu tiếng Trung và tiếng Anh.

Cung cấp 4 chế độ hoạt động cơ bản (CC/CV/CR/CW) và 10 chế độ chức năng.

Với khả năng bảo vệ toàn diện, bao gồm bảo vệ quá nhiệt, bảo vệ quá dòng, bảo vệ quá công suất, bảo vệ quá áp và bảo vệ dao động vòng lặp, bộ tải điện HT8XX-M hỗ trợ các giao diện RS232, LAN, USB và analog, đáp ứng nhu cầu thử nghiệm và giải pháp đa dạng của bạn.

Ứng dụng

Dòng sản phẩm mô-đun 10kW-20kW Series 04

Thông số kỹ thuật

Model HT8103B-M HT8103C-M HT8123B-M HT8123C-M
Điện áp đầu vào 50V 500V 15V 150V 50V 500V 15V 150V
Dòng điện đầu vào 24A 240A 50A 500A 24A 240A 50A 500A
Công suất đầu vào 10kW 12kW
Điện áp hoạt động tối thiểu 1.5V@240A 1.5V@500A 2.5V@240A 1.5V@500A
Thời gian tăng tối thiểu @ dòng điện FS 25us 25us 25us 25us
Chế độ CV
Phạm vi 50V 500V 15V 150V 50V 500V 15V 150V
Độ phân giải 0,7mV 7mV 0,2mV 2mV 0,7mV 7mV 0,2mV 2mV
Sự chính xác ±(0,03%+0,02%FS)
Chế độ CC
Phạm vi 24A 240A 50A 500A 24A 240A 50A 500A
Độ phân giải 0,3mA 3mA 0,7mA 7mA 0,3mA 3mA 0,7mA 7mA
Sự chính xác ±(0,03%+0,02%FS)
Chế độ CR
Phạm vi 0,04Ω~21kΩ 0,008Ω~3kΩ 0,04Ω~21kΩ 0,01Ω~3kΩ
Độ phân giải 16 bit
Sự chính xác ±0,1%
Chế độ CP
Phạm vi 10kW 12kW
Độ phân giải 16 bit
Sự chính xác ±（0,1%+0,1%FS）
Chế độ động
Ta＆Tb 10us~50s
Độ phân giải tối thiểu 10us
Thời gian tăng tối thiểu 3A/us 3A/us 3A/us 3A/us
Điện áp đọc lại
Phạm vi 50V 500V 50V 500V 50V 500V 15V 150V
Độ phân giải 0,3mV 3mV 0,1mV 1mV 0,3mV 3mV 0,1mV 1mV
Sự chính xác ±(0,015%+0,01%FS)
Đọc lại dòng điện
Phạm vi 24A 240A 50A 500A 24A 240A 50A 500A
Độ phân giải 0,1mA 1mA 0,3mA 3mA 0,1mA 1mA 0,3mA 3mA
Sự chính xác ±(0,03%+0,02%FS)
hiệu ứng gợn sóng đọc lại
Phạm vi (U/I) 500V/240A 150V/500A 500V/240A 150V/500A
Băng thông 10Hz~250kHz
Sự chính xác ±1%
Phạm vi bảo vệ
Bảo vệ quá tải 10500W 12600W
Bảo vệ quá dòng 252A 525A 252A 525A
Bảo vệ quá áp 525V 158V 525V 158V
Bảo vệ quá nhiệt ≒85℃
Thông số kỹ thuật
Kích thước (Dài*Rộng*Cao) 624mm*483mm*177.8mm
Tổng trọng lượng 50kg
Model HT8143B-M HT8143C-M HT8163B-M HT8163C-M
Điện áp đầu vào 50V 500V 15V 150V 50V 500V 15V 150V
Dòng điện đầu vào 24A 240A 50A 500A 24A 240A 50A 500A
Công suất đầu vào 14kW 16kW
Điện áp hoạt động tối thiểu 2V@240A 1.5V@500A 2.5V@240A 1.5V@500A
Thời gian tăng tối thiểu @ dòng điện FS 25us 25us 25us 25us
Chế độ CV
Phạm vi 50V 500V 15V 150V 50V 500V 15V 150V
Độ phân giải 0,7mV 7mV 0,2mV 2mV 0,7mV 7mV 0,2mV 2mV
Sự chính xác ±(0,03%+0,02%FS)
Chế độ CC
Phạm vi 24A 240A 50A 500A 24A 240A 50A 500A
Độ phân giải 0,3mA 3mA 0,7mA 7mA 0,3mA 3mA 0,7mA 7mA
Sự chính xác ±(0,03%+0,02%FS)
Chế độ CR
Phạm vi 0,05Ω~21kΩ 0,01Ω~3kΩ 0,06Ω~21kΩ 0,01Ω~3kΩ
Độ phân giải 16 bit
Sự chính xác ±0,1%
Chế độ CP
Phạm vi 14kW 12kW
Độ phân giải 16 bit
Sự chính xác ±（0,1%+0,1%FS）
Chế độ động
Ta＆Tb 10us~50s
Độ phân giải tối thiểu 10us
Thời gian tăng tối thiểu 3A/us 3A/us 3A/us 3A/us
Điện áp đọc lại
Phạm vi 50V 500V 50V 500V 50V 500V 15V 150V
Độ phân giải 0,3mV 3mV 0,1mV 1mV 0,3mV 3mV 0,1mV 1mV
Sự chính xác ±(0,015%+0,01%FS)
Đọc lại dòng điện
Phạm vi 24A 240A 50A 500A 24A 240A 50A 500A
Độ phân giải 0,1mA 1mA 0,3mA 3mA 0,1mA 1mA 0,3mA 3mA
Sự chính xác ±(0,03%+0,02%FS)
hiệu ứng gợn sóng đọc lại
Phạm vi (U/I) 500V/240A 150V/500A 500V/240A 150V/500A
Băng thông 10Hz~250kHz
Sự chính xác ±1%
Phạm vi bảo vệ
Bảo vệ quá tải 14700W 16800W
Bảo vệ quá dòng 252A 525A 252A 525A
Bảo vệ quá áp 525V 158V 525V 158V
Bảo vệ quá nhiệt ≒85℃
Thông số kỹ thuật
Kích thước (Dài*Rộng*Cao) 624mm*483mm*177.8mm
Tổng trọng lượng 50kg
Model HT8183B-M HT8183C-M HT8203B-M HT8203C-M
Điện áp đầu vào 50V 500V 15V 150V 50V 500V 15V 150V
Dòng điện đầu vào 24A 240A 50A 500A 24A 240A 50A 500A
Công suất đầu vào 18kW 20kW
Điện áp hoạt động tối thiểu 2V@240A 1.5V@500A 2V@240A 1.5V@500A
Thời gian tăng tối thiểu @ dòng điện FS 25us 25us 25us 25us
Chế độ CV
Phạm vi 50V 500V 15V 150V 50V 500V 15V 150V
Độ phân giải 0,7mV 7mV 0,2mV 2mV 0,7mV 7mV 0,2mV 2mV
Sự chính xác ±(0,03%+0,02%FS)
Chế độ CC
Phạm vi 24A 240A 50A 500A 24A 240A 50A 500A
Độ phân giải 0,3mA 3mA 0,7mA 7mA 0,3mA 3mA 0,7mA 7mA
Sự chính xác ±(0,03%+0,02%FS)
Chế độ CR
Phạm vi 0,06Ω~21kΩ 0,01Ω~3kΩ 0,07Ω~21kΩ 0,02Ω~3kΩ
Độ phân giải 16 bit
Sự chính xác ±0,1%
Chế độ CP
Phạm vi 18kW 20kW
Độ phân giải 16 bit
Sự chính xác ±（0,1%+0,1%FS）
Chế độ động
Ta＆Tb 10us~50s
Độ phân giải tối thiểu 10us
Thời gian tăng tối thiểu 3A/us 3A/us 3A/us 3A/us
Điện áp đọc lại
Phạm vi 50V 500V 50V 500V 50V 500V 15V 150V
Độ phân giải 0,3mV 3mV 0,1mV 1mV 0,3mV 3mV 0,1mV 1mV
Sự chính xác ±(0,015%+0,01%FS)
Đọc lại dòng điện
Phạm vi 24A 240A 50A 500A 24A 240A 50A 500A
Độ phân giải 0,1mA 1mA 0,3mA 3mA 0,1mA 1mA 0,3mA 3mA
Sự chính xác ±(0,03%+0,02%FS)
Hiệu ứng gợn sóng đọc lại
Phạm vi (U/I) 500V/240A 150V/500A 500V/240A 150V/500A
Băng thông 10Hz~250kHz
Sự chính xác ±1%
Phạm vi bảo vệ
Bảo vệ quá tải 18900W 21000W
Bảo vệ quá dòng 252A 525A 252A 525A
Bảo vệ quá áp 525V 158V 525V 158V
Bảo vệ quá nhiệt ≒85℃
Thông số kỹ thuật
Kích thước (Dài*Rộng*Cao) 624mm*483mm*177.8mm
Tổng trọng lượng 50kg
