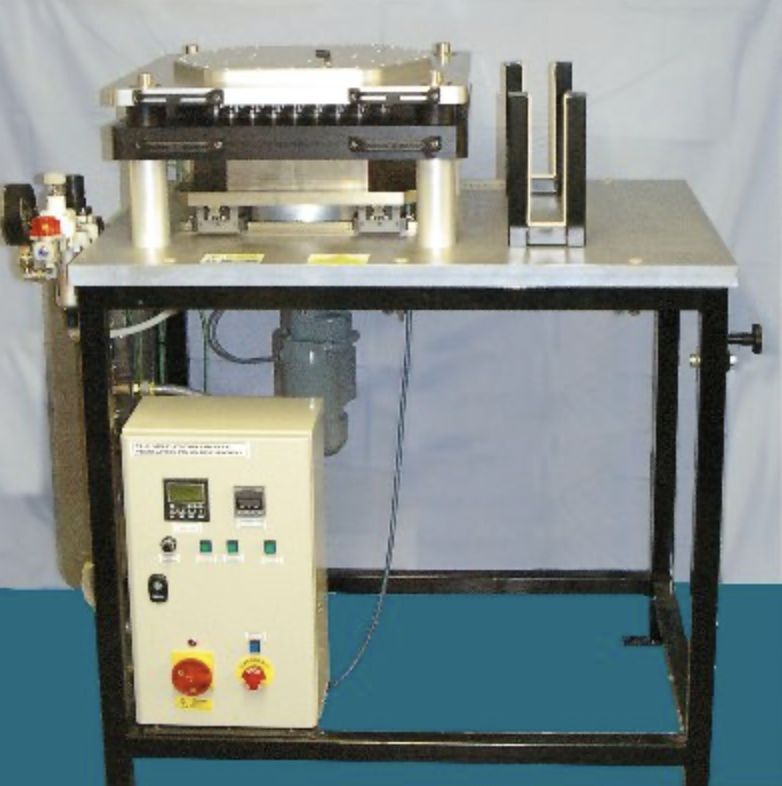

Thiết Bị Thử Nghiệm Chốt Trên Đĩa Đa Trạm TE 87, hãng PLINT

Giới thiệu

Máy dịch tròn đa trạm TE 87 Pin on Disc được sản xuất theo giấy phép của Tiến sĩ Vesa Saikko, Phòng thí nghiệm Thiết kế Máy, Khoa Kỹ thuật Cơ khí, Đại học Công nghệ Helsinki. Nó dựa trên thiết kế máy Super-CTPOD của anh ấy. Nó là một thiết bị kiểm tra độ mòn rất nhỏ gọn, tiết kiệm chi phí và dễ vận hành để đánh giá vật liệu khớp giả. Nó có thể được cung cấp tổng cộng 50 hoặc 100 trạm kiểm tra mẫu. Khả năng này cho phép thử nghiệm đồng thời nhiều kết hợp vật liệu khác nhau, trong các điều kiện thử nghiệm giống hệt nhau.

Mặc dù trên danh nghĩa là một chốt trên máy đĩa, nhưng chuyển động không phải là chuyển động của một máy thông thường trong đó đĩa quay quanh trục của chính nó, với sự trượt một chiều tương ứng ở mặt chốt. Trong TE 87, đĩa đi theo đường quỹ đạo mà không quay. Đường ray ghim có thể được điều chỉnh thành hình tròn, hình elip hoặc hình tịnh tiến tuyến tính.

Chuyển động quỹ đạo này theo một đường tròn hoặc hình elip tương tự như chuyển động được tạo ra trong mô phỏng khớp hông đa trục và tạo ra sự hao mòn tương quan tốt với các loại thiết bị này và với hành vi in vivo. Thông thường, đối với các thử nghiệm với chốt UHMWPE được nạp vào đĩa Co/Cr, độ mòn chỉ giới hạn ở chốt, với các mảnh vụn PE tròn được tạo ra, với kích thước từ 0,1 đến 1,0 micron, với phần lớn các hạt có đường kính 0,25 micron.

Thông số kỹ thuật



Cấu hình kiểm tra:	Ghim trên đĩa quay quanh
	Ghim trên tấm pittông
Số lượng trạm kiểm tra:	50 hoặc 100
Đường kính ghim:	9 mm (điển hình)
	12,5 mm (tối đa)
Đường kính đĩa:	28 milimét
Mẫu chất lỏng:	16 ml
Tần suất:	0,8 đến 1,2 Hz
Biên độ:	10 milimét
Tải:	71 N @ 4,25 bar áp suất không khí
Áp suất không khí tối đa:	10 thanh
Công suất động cơ:	180 W

Các thông số được kiểm soát	Tải thử nghiệm
	Nhiệt độ chất lỏng tuần hoàn
	Tốc độ dòng chảy chất lỏng tuần hoàn
	Số chu kỳ
	Tần số quỹ đạo

Các dịch vụ
Điện:	1,5 kW 240 volt 50 Hz một pha cộng với trung tính
	1,5 kW 110 volt 60 Hz một pha cộng với trung tính
Khí nén:	4 cfm ở 8 bar (điển hình)
Nước làm mát và thoát nước:	0,5 l/phút (điển hình)
Dấu chân:	1100 mm x 750 mm
