Đồng hồ đo lưu lượng siêu âm đa kênh MU801 Plus – Giải pháp đo lưu lượng chính xác cho đường ống lớn

Vì sao hệ thống cần đồng hồ đo lưu lượng siêu âm đa kênh?

Trong các hệ thống vận chuyển và xử lý chất lỏng, việc theo dõi lưu lượng rất quan trọng. Dữ liệu lưu lượng giúp kiểm soát quá trình vận hành. Đồng thời, thông tin này hỗ trợ đánh giá hiệu suất của hệ thống.

Tuy nhiên, việc đo lưu lượng có thể gặp khó khăn khi đường ống có kích thước lớn. Dòng chảy không đồng đều cũng có thể ảnh hưởng đến kết quả đo.

Các hệ thống có đường kính ống lớn thường yêu cầu thiết bị đo có độ ổn định cao. Tốc độ dòng chảy và đặc tính của chất lỏng cũng cần được xem xét.

Đồng hồ đo lưu lượng siêu âm đa kênh MU801 Plus của FLO INSTRUMENTS được thiết kế cho những yêu cầu này. Thiết bị sử dụng nhiều cặp đầu dò siêu âm. Các đầu dò tạo thành nhiều đường dẫn đo trên đường ống.

Nhờ thiết kế đa kênh, MU801 Plus có thể thu thập dữ liệu tại nhiều vị trí. Điều này giúp nâng cao độ ổn định của kết quả đo.

MU801 Plus đo lưu lượng như thế nào?

MU801 Plus sử dụng nguyên lý chênh lệch thời gian truyền của sóng siêu âm. Các đầu dò được bố trí ở hai bên đường ống. Chúng truyền và nhận tín hiệu siêu âm qua chất lỏng.

Khi chất lỏng chuyển động, thời gian truyền tín hiệu sẽ thay đổi. Tín hiệu theo hướng dòng chảy có thời gian truyền khác với tín hiệu ngược dòng.

MU801 Plus phân tích sự chênh lệch thời gian này. Từ đó, thiết bị xác định vận tốc và tính toán lưu lượng dòng chảy.

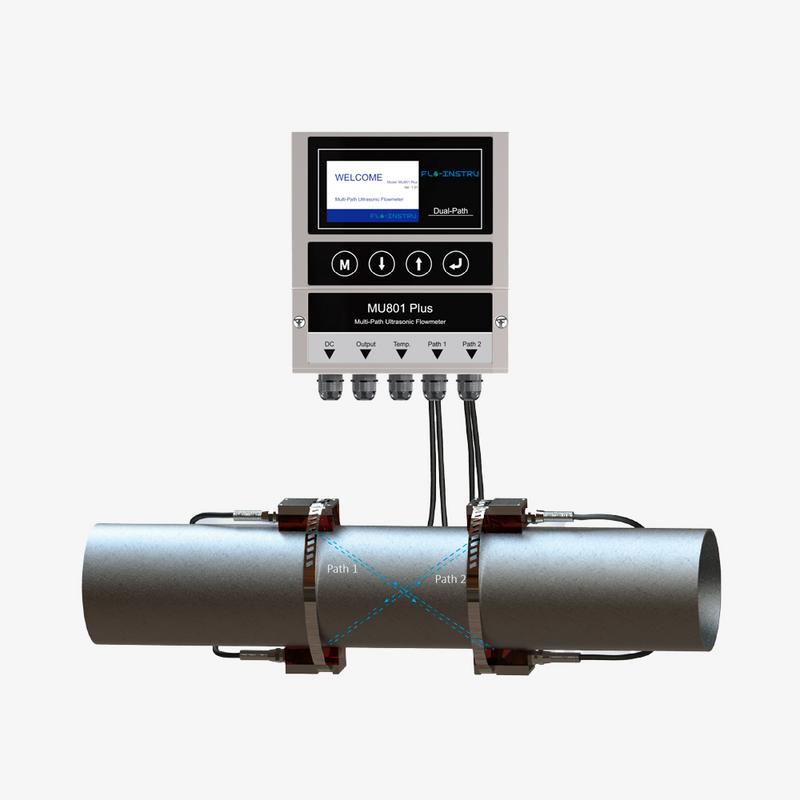

Điểm nổi bật của MU801 Plus là thiết kế đa kênh. Thiết bị không chỉ đo trên một đường dẫn âm thanh. Thay vào đó, nhiều đường dẫn được sử dụng để thu thập dữ liệu.

Các đường dẫn này cung cấp dữ liệu tại nhiều vị trí trong đường ống. Nhờ đó, thiết bị giảm ảnh hưởng của dòng chảy không đồng đều. Kết quả đo cũng có độ chính xác và độ ổn định cao hơn.

Những ưu điểm nổi bật của MU801 Plus

Đo lưu lượng bằng phương pháp siêu âm không tiếp xúc

MU801 Plus sử dụng đầu dò siêu âm để đo dòng chảy mà không cần đưa bộ phận đo trực tiếp vào môi chất đối với cấu hình đầu dò phù hợp. Điều này giúp hạn chế ảnh hưởng đến dòng chảy và thuận tiện khi lắp đặt trên các hệ thống đường ống hiện có.

Thiết kế đa kênh tăng độ ổn định

Việc sử dụng nhiều đường dẫn âm thanh giúp thiết bị thu thập dữ liệu tại nhiều vị trí trên tiết diện đường ống. Dữ liệu từ các kênh được xử lý để xác định vận tốc dòng chảy, góp phần giảm sai số do sự phân bố dòng chảy không đồng đều.

Phù hợp với đường ống kích thước lớn

MU801 Plus hỗ trợ phạm vi kích thước ống rộng từ 1″ đến 200″, tương đương DN25 đến DN5000. Đây là ưu điểm đáng chú ý đối với các hệ thống xử lý nước, cấp nước và công nghiệp có đường ống lớn.

Khả năng xử lý tín hiệu tốt

Trong môi trường công nghiệp, tín hiệu đo có thể bị ảnh hưởng bởi nhiều yếu tố gây nhiễu. MU801 Plus được thiết kế với khả năng xử lý tín hiệu và chống nhiễu, giúp duy trì kết quả đo ổn định trong quá trình vận hành.

Nhiều lựa chọn đầu dò

MU801 Plus có thể sử dụng các cấu hình đầu dò khác nhau tùy theo yêu cầu của hệ thống. Người dùng có thể lựa chọn giải pháp phù hợp với kích thước đường ống, vật liệu ống và điều kiện chất lỏng cần đo.

Giải pháp MU801 Plus mang lại cho hệ thống

MU801 Plus không chỉ cung cấp thông tin về lưu lượng mà còn hỗ trợ kiểm soát và quản lý dòng chảy trong toàn bộ hệ thống.

Đối với các đường ống lớn, việc lắp đặt thiết bị đo trực tiếp vào đường ống có thể làm tăng chi phí và ảnh hưởng đến quá trình vận hành. Phương pháp đo siêu âm giúp giảm những hạn chế này, đặc biệt khi sử dụng cấu hình đầu dò clamp-on.

Thiết kế đa kênh cũng giúp thiết bị thích ứng tốt hơn với những hệ thống có dòng chảy phức tạp. Việc thu thập dữ liệu từ nhiều đường dẫn âm thanh giúp kết quả đo phản ánh tốt hơn đặc điểm thực tế của dòng chảy.

Nhờ đó, MU801 Plus có thể hỗ trợ doanh nghiệp:

• Theo dõi lưu lượng chất lỏng theo thời gian thực.
• Kiểm soát dòng chảy trong đường ống lớn.
• Đánh giá hiệu suất của hệ thống cấp và xử lý nước.
• Hỗ trợ phát hiện những thay đổi bất thường về lưu lượng.
• Giảm nhu cầu can thiệp trực tiếp vào đường ống.
• Tăng tính linh hoạt khi triển khai hệ thống đo.

Ứng dụng của đồng hồ đo lưu lượng siêu âm MU801 Plus

Với phạm vi đo rộng và thiết kế đa kênh, MU801 Plus phù hợp với nhiều ngành sử dụng hệ thống đường ống và chất lỏng.

Nhà máy xử lý nước

Thiết bị có thể được sử dụng để theo dõi lưu lượng nước trong các đường ống cấp, xử lý và phân phối nước. Dữ liệu lưu lượng giúp người vận hành kiểm soát quá trình và đánh giá hiệu suất hệ thống.

Hệ thống cấp nước đô thị

Đối với các đường ống có kích thước lớn, MU801 Plus hỗ trợ theo dõi lưu lượng nước mà không cần thay đổi đáng kể kết cấu đường ống.

Tháp giải nhiệt

Thiết bị có thể được sử dụng để giám sát lưu lượng nước tuần hoàn trong hệ thống làm mát, giúp người vận hành theo dõi tình trạng hoạt động của hệ thống.

Hệ thống HVAC

MU801 Plus phù hợp với các hệ thống sử dụng nước lạnh hoặc nước nóng để làm mát và điều hòa không khí tại các công trình quy mô lớn.

Công nghiệp hóa chất

Thiết bị có thể hỗ trợ đo lưu lượng của nhiều loại chất lỏng tương thích, phục vụ việc giám sát và kiểm soát dòng chảy trong quá trình sản xuất.

Hệ thống tuần hoàn và tái sử dụng nước

MU801 Plus giúp theo dõi lưu lượng trong các hệ thống tuần hoàn, hỗ trợ kiểm soát lượng nước sử dụng và đánh giá hiệu quả vận hành.

Thông số kỹ thuật MU801 Plus

Kết luận

Đồng hồ đo lưu lượng siêu âm đa kênh MU801 Plus là giải pháp phù hợp cho các hệ thống cần theo dõi lưu lượng chất lỏng với độ chính xác và độ ổn định cao. Thiết kế đa kênh giúp thiết bị thu thập dữ liệu từ nhiều đường dẫn âm thanh, hạn chế ảnh hưởng của sự phân bố dòng chảy và nâng cao độ tin cậy của kết quả đo.

Với khả năng đo vận tốc lên đến ±12 m/s, hỗ trợ đường ống từ 1″ đến 200″ và nhiều loại vật liệu ống, MU801 Plus có thể đáp ứng nhiều nhu cầu trong xử lý nước, cấp nước, HVAC, tháp giải nhiệt và các hệ thống công nghiệp.

Nếu bạn đang tìm kiếm đồng hồ đo lưu lượng siêu âm đa kênh cho đường ống lớn hoặc hệ thống cần đo lưu lượng không tiếp xúc, MU801 Plus là một lựa chọn đáng cân nhắc.
