SUP-7610 LCD Flow Totalizer

Thương hiệu: SUPMEA

LIÊN HỆ MUA HÀNG: 02862726880

Mô tả

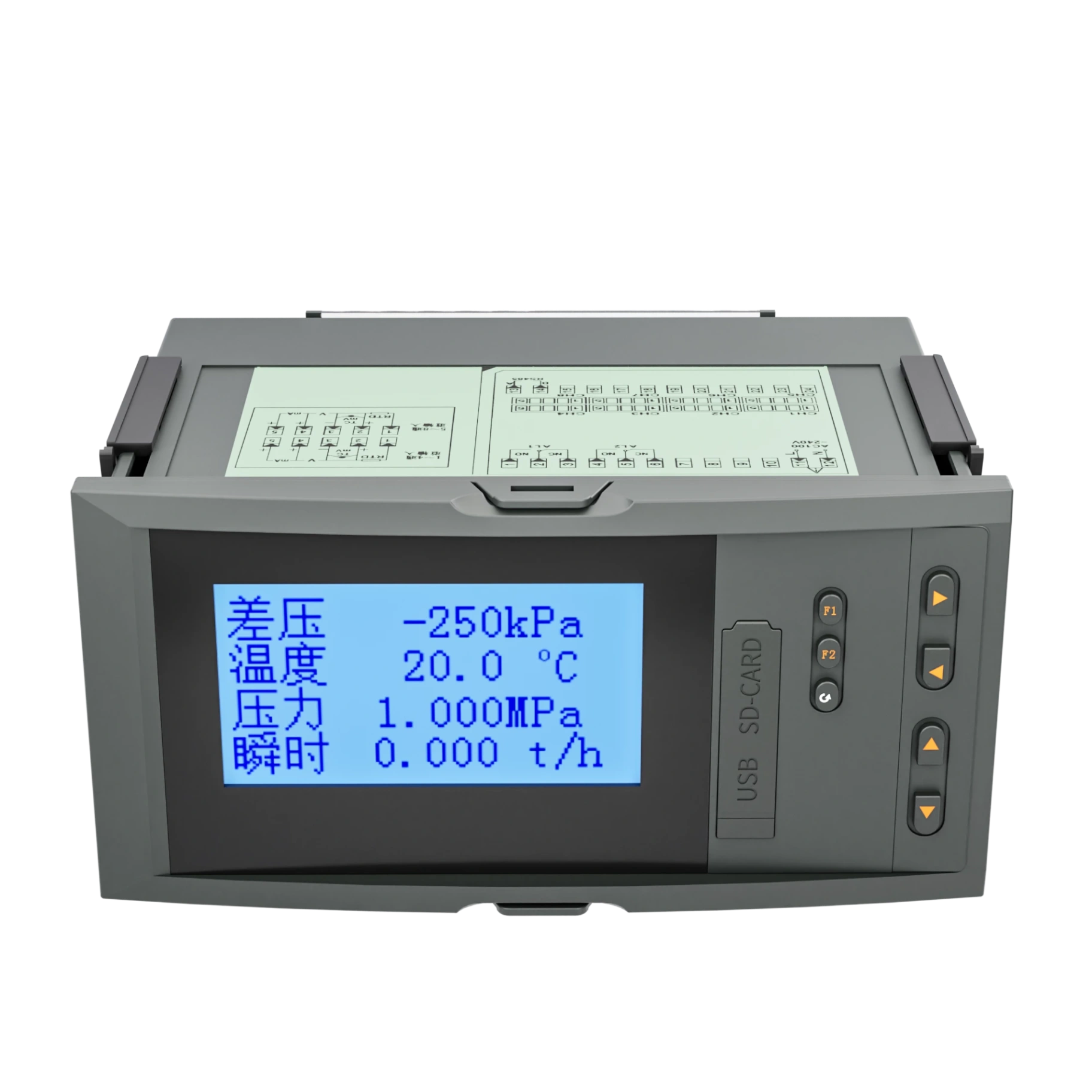

Bộ tổng lưu lượng LCD SUP-7610

Bộ đếm tổng lưu lượng LCD SUP-7610 chủ yếu được thiết kế để quản lý giao dịch giữa nhà cung cấp và khách hàng trong hệ thống sưởi trung tâm khu vực, tính toán lượng hơi nước và đo lưu lượng với độ chính xác cao.

Ứng dụng

Thanh toán và đo lường thương mại giữa nhà cung cấp và khách hàng trong hệ thống sưởi trung tâm khu vực
Đo lưu lượng hơi nước chính xác
Giám sát quá trình gia nhiệt bằng hơi nước và kiểm soát lưu lượng

Đặc điểm

Dòng điện: 0-20mA, 4-20mA, √0-10mA;

Điện áp: 0-5V, 1-5V, 0-10V (có thể tùy chỉnh), √1-5V;

Cặp nhiệt điện: B, S, K, E, T, J, R, N, v.v.;

RTD & Điện trở: Pt100, Cu50, BA1, 0-400Ω;

Tần số: 0-10kHz, dạng sóng chữ nhật/sin/vuông;

Độ chính xác đo lường: lên đến ±0,2% FS ±1 chữ số;

Dải điện áp cung cấp rộng: AC 100-240V hoặc DC 12-36V;

Mức tiêu thụ điện năng thấp: ≤ 5W;

Thiết kế gắn bảng điều khiển bền chắc, phù hợp với môi trường có nhiệt độ 0-50°C và độ ẩm ≤85%;

Thông số

Đầu vào đo lường
Tín hiệu đầu vào	Dòng điện: 0-20mA, 0-10mA, 4-20mA, √0-10mA, √4-20mA; Trở kháng đầu vào: ≤100 Ω; Giới hạn dòng điện đầu vào tối đa: ≤ 30mA
	Điện áp: 0-5V, 1-5V, 0-10V (tùy chỉnh)
	Khả năng chịu nhiệt: Pt100, Cu50, Cu53, Cu100, BA1, BA2
	Điện trở tuyến tính: 0-400Ω
	Cặp nhiệt điện: B, S, K, E, T, J, R, N, F2, Wre3-25, Wre5-26
	Tần số tín hiệu: phạm vi: 0-10KHz; dạng sóng: hình chữ nhật, sóng sin, sóng vuông.
Đầu ra
Tín hiệu đầu ra	Đầu ra tương tự: 4-20mA (điện trở tải ≤ 480Ω), 0-20mA (điện trở tải ≤ 480Ω)
	0-10mA (điện trở tải ≤ 960Ω), 1-5V (điện trở tải ≥ 250KΩ)
	0-5V (điện trở tải ≥ 250KΩ), 0-10V (điện trở tải ≥ 4KΩ) (tùy chỉnh)
	Đầu ra cảnh báo: ngõ ra điều khiển rơle: AC220V/2A, DC24V/2A (tải điện trở)
	Nguồn cấp: DC24V±1, dòng tải ≤ 50mA
	Kết nối: RS485/RS232, tốc độ bit: 1200-9600bps, Giao thức: MODBUS RTU. Khoảng cách truyền thông: 1km đối với RS-485 và 15m đối với RS-232.
Các thông số toàn diện
Độ chính xác đo lường	0,2%FS±1 ngày
Chế độ cài đặt	Bảng điều khiển cảm ứng nhẹ dùng để cài đặt thông số, các cài đặt này sẽ được lưu trữ vĩnh viễn ngay cả khi mất điện, và có thể được khóa & bảo vệ bằng mật khẩu.
Chế độ hiển thị	Màn hình LCD ma trận 3,5 inch 128*64 có đèn nền (chữ đen trên nền trắng). Các trang hiển thị bao gồm chữ số, đường cong, biểu đồ cột, v.v. Việc chuyển đổi giữa các trang rất thuận tiện trên bảng điều khiển. Có thể tìm kiếm dữ liệu lịch sử và thay đổi thang thời gian của đường cong bằng cách sử dụng các phím thích hợp trên bảng điều khiển.

Khoảng thời gian ghi	Có 9 lựa chọn cho bạn: 1, 2, 4, 6, 15, 30, 60, 120 và 240.
Thời gian lưu trữ	3 ngày (khoảng thời gian ghi nhận là 1 giây) – 720 ngày (khoảng thời gian ghi nhận là 240 giây)
In	Kết nối máy in: RS-232C; Máy in kết nối nối tiếp: SP-A40SH
Môi trường hoạt động	Nhiệt độ môi trường: 0-50℃; độ ẩm tương đối: ≤ 85%; cách ly khỏi khí có tính ăn mòn mạnh.
Nguồn điện	Điện áp xoay chiều 100-240V (nguồn chuyển mạch), 50/60Hz; Điện áp một chiều 12-36V (nguồn chuyển mạch)
Mức tiêu thụ điện năng	≤ 5W
Kết cấu	Cấu trúc thiết bị gắn bảng điều khiển tiêu chuẩn
