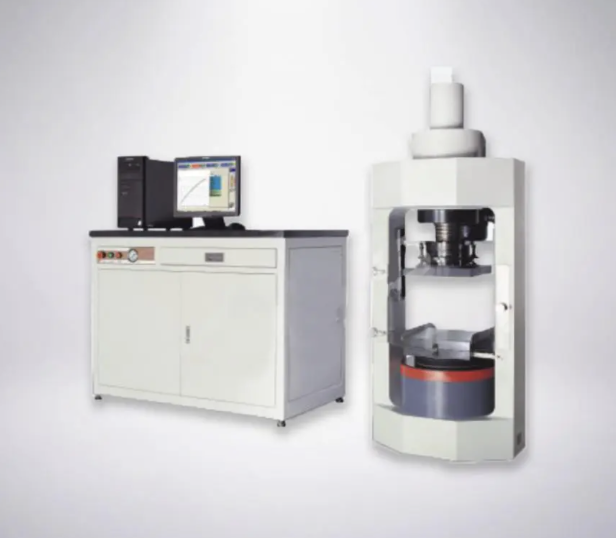

DRK123 Máy kiểm tra áp suất servo điện thủy lực, hãng Drick

Mô tả

DRK123 Máy kiểm tra áp suất servo điện thủy lực, hãng Drick

Thông số kỹ thuật

Thông số	Giá trị
Lực thử nghiệm tối đa	2.000 kN
Cấp chính xác	0,5
Phạm vi đo lực thử	1%–100% lực thử nghiệm tối đa
Độ phân giải hiển thị tải	1/500.000 toàn thang đo, không phân cấp trong toàn bộ phạm vi
Sai số tương đối của chỉ báo lực thử	±0,5%
Khoảng cách giữa các bàn làm việc	300 mm
Kích thước tấm ép trên và dưới	300 × 300 mm
Tốc độ nâng của vít điện	240 mm/phút
Hành trình tối đa của piston	100 mm
Tốc độ dịch chuyển tối đa của piston	80 mm/phút
Lưu lượng bơm dầu định mức	7,5 L/phút
Kích thước nguồn thủy lực	1.350 × 600 × 950 mm
Kích thước máy chính	700 × 650 × 1.620 mm
Tổng công suất	4,5 kW (380 V) + 1,5 kW (220 V)
Nguồn điện	Ba pha, năm dây
Khối lượng	2.000 kg

Cấu hình thiết bị

1. Máy chính

Một máy chính dạng khung, sử dụng cho máy kiểm tra áp lực.
Một cảm biến tải dạng cột có độ chính xác cao, lắp trên máy chính.
Một tấm ép nén phía trên, lắp trên máy chính.
Một phễu chứa tro, lắp trên máy chính.

2. Hệ thống nguồn dầu

Van servo MOOG của Mỹ.
Một bộ nguồn dầu có lưu lượng 7,5 L/phút.

3. Hệ thống đo lường và điều khiển

Bộ điều khiển kỹ thuật số SUNS.
Máy tính Lenovo.
Một bộ phần mềm chuyên dụng cho máy kiểm tra áp lực servo điện thủy lực điều khiển bằng máy tính.

4. Thiết bị kiểm tra tiêu chuẩn

Bộ kẹp nén 300 × 300 mm.
Một bộ dụng cụ đi kèm.

Yêu cầu đối với người sử dụng

Xác định rõ các tiêu chuẩn áp dụng cho từng phương pháp thử.
Cung cấp đầy đủ mẫu thử để kiểm tra sản phẩm và nghiệm thu thiết bị.
Chịu trách nhiệm tiếp nhận, bảo quản và vận chuyển sản phẩm.
Liên hệ với đơn vị đo lường địa phương để thực hiện kiểm định thiết bị.
Chuẩn bị không gian lắp đặt, nền móng và nguồn điện phù hợp.
Chuẩn bị 75 L dầu thủy lực chống mài mòn L-HM46.

Đặc điểm và hiệu suất thiết bị

Giới thiệu sản phẩm

Máy kiểm tra áp lực servo điện thủy lực điều khiển bằng máy tính là thiết bị kiểm tra độ nén có độ chính xác cao. Máy kết hợp hệ thống cơ khí, điện và thủy lực trong một thiết bị.

Thiết bị gồm bốn hệ thống chính: máy chính, nguồn dầu, hệ thống đo lường và điều khiển, thiết bị kiểm tra. Lực thử nghiệm tối đa đạt 2.000 kN. Cấp chính xác của máy là 0,5.

Máy có thể đáp ứng yêu cầu của nhiều tiêu chuẩn thử nghiệm về độ bền nén. Các tiêu chuẩn được nêu trong tài liệu gồm GB/T 50081-2002, GB/T 17671-1999, GB/T 2542-2003, GB/T 13544-2000 và GB/T 5101-2003.

Thiết bị có thể sử dụng với nhiều bộ gá khác nhau. Khi thay đổi bộ gá phù hợp, máy có thể thực hiện các phép thử như mô đun đàn hồi bê tông, uốn bê tông, kéo tách và uốn xi măng.

Máy cũng có thể thực hiện thử nghiệm cắt đá khi sử dụng bộ gá cắt phù hợp.

Điều khiển và vận hành

Không gian nén của máy được điều chỉnh bằng vít điện. Cơ cấu này cho phép thay đổi khoảng cách làm việc để phù hợp với các mẫu thử có kích thước khác nhau.

Hệ thống servo điều khiển lực theo vòng kín. Máy có khả năng duy trì tải trong thời gian dài với độ chính xác cao.

Người dùng có thể thiết lập chương trình cho các phép thử nén phức tạp. Hệ thống hỗ trợ điều khiển tự động trong toàn bộ quá trình thử nghiệm.
