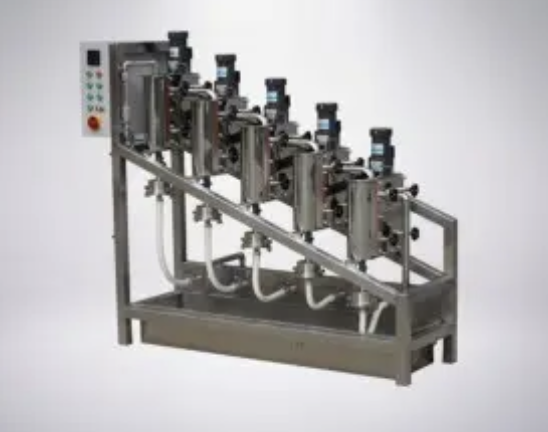

Máy kiểm tra sàng Bauer (Máy kiểm tra sàng sợi Bauer) DRK10-A, hãng Drick

Máy kiểm tra sàng Bauer (Máy kiểm tra sàng sợi Bauer) DRK10-A, hãng Drick

Nguyên tắc sàng lọc

Dụng cụ sàng bauer này bao gồm 5 hình trụ phẳng, sâu khoảng 355mm, rộng 127mm và dài 320mm. Các cạnh của các hình trụ là bán hình trụ và mỗi hình trụ được trang bị một màn hình khoảng 335cm2.

Bốn xi lanh được gắn trên một cơ chế khung, một xi-lanh thấp hơn xi-lanh kia, theo sự sắp xếp song song từng bước. Mỗi xi lanh được trang bị một máy khuấy hình trụ thẳng đứng với các cánh ngắn (xi lanh có sáo thẳng đứng) gần mặt bán nguyệt, với tốc độ 580n/phút, được điều khiển bởi bốn động cơ thẳng đứng. Bùn trong mỗi xi lanh quay theo chiều ngang xung quanh xi lanh và chảy vào tấm dẫn hướng trung tâm, qua một khe hẹp trên tấm dẫn hướng và qua màn hình. Mỗi ổ cắm màn hình có một tấm đập tràn và một phần cong ngắn của tấm để chuyển hướng bùn tràn sang ống tiếp theo với màn hình mịn hơn và ống cuối cùng đến máng xối.

Khung màn hình trong mỗi xi lanh có thể được tháo ra và làm sạch, hoặc số màn hình (lưới) có thể được thay thế, bằng cách nới lỏng các bu lông gỗ dán trên tấm xi lanh.



Đặc điểm cấu trúc

Loại dụng cụ sàng sợi này bao gồm động cơ bánh răng, máy khuấy, bộ phận bể chứa nước, khung, công tắc kết hợp, bộ hẹn giờ, đồng hồ đo lưu lượng và các bộ phận khác.

Bể chứa nước là cơ chế chính của máy, và máy khuấy chủ yếu được sử dụng để làm cho các sợi khuếch tán hoàn toàn trong nước và tạo ra chuyển động định hướng để đi qua lưới sàng song song để phân loại. Tấm sàng ngăn nước và sợi chảy thẳng đứng vào rây, và rây chủ yếu được sử dụng để phân loại sợi.

Các thông số

1. tốc độ khuấy: 650n / m

2. lưu lượng nước: (11 ± 0,5) L / phút, phạm vi điều chỉnh: (2-18L / phút)

3. Thời gian sàng lọc: 20 phút ± 10 giây, thời gian điều khiển tự động có thể điều chỉnh. 4.

4. đặc điểm kỹ thuật màn hình tấm sàng: 10 lưới, 14 lưới, 28 lưới, 48 lưới, 100 lưới, 150 lưới, 200 lưới tùy chọn. Lưới phổ biến được đề xuất:

Sợi dài: 10 lưới, 14 lưới, 28 lưới, 48 lưới.

Sợi trung bình và dài (lựy chọn nhà máy): 14 lưới, 28 lưới, 48 lưới, 100 lưới. Sợi ngắn: 28 lưới, 48 lưới, 100 lưới, 150 lưới (hoặc 200 lưới)

5. điện áp cung cấp điện: 380V công suất động cơ: 90W × 4 tốc độ 580n/phút

6. Đồng hồ hiển thị kỹ thuật số kép thông minh HB72-II:

Điện áp cung cấp điện: AC/DC 85-260V (3W)

Công suất tiếp xúc: AC220V 3A

Tuổi thọ: 105 lần

Tần số đo: 2-10KHZ

Nhiệt độ hoạt động: 0 ~ +40 ℃ Thời gian cài đặt có thể điều chỉnh

số 7. Kích thước tổng thể: 1780mm × 520mm × 1680mm
