DP6000/DP6000S Medium Voltage Wire/Cable Harness Tester

Thương hiệu: HOPE INSTRUMENT

LIÊN HỆ MUA HÀNG: 02862726880

Danh mục: Máy kiểm tra bộ dây cáp

Mô tả

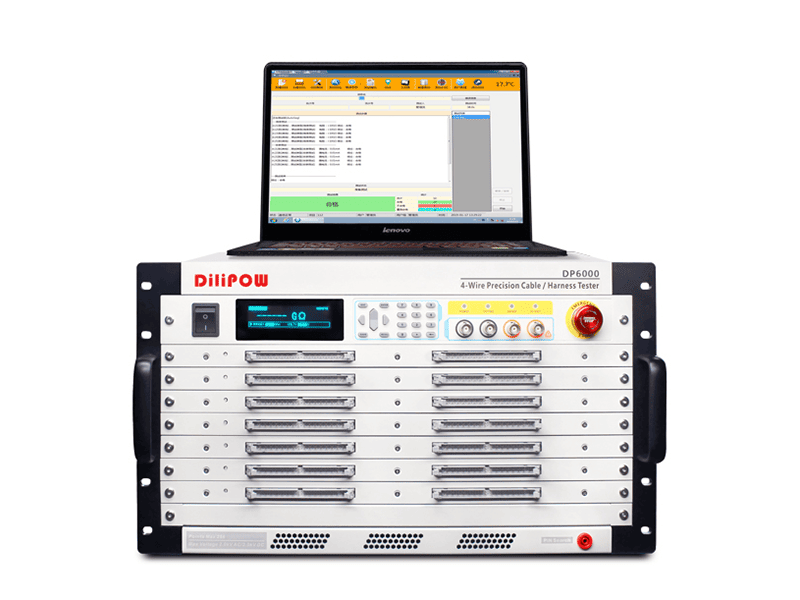

Máy kiểm tra dây/cáp điện áp trung bình DP6000/DP6000S

Điểm kiểm tra hỗ trợ nổi
Bốn dây và hai dây
Dòng điện thử nghiệm dẫn tối đa 1A
Độ dẫn điện: 1 μΩ~10Ω
Kiểm tra LCR (0-50kHz, mức kiểm tra 0.1/0.3/1V)
Phạm vi thử nghiệm ESD 0-80V, sử dụng kích thích chuẩn dòng điện không đổi 1mA.
Phạm vi tối đa của thử nghiệm cách điện là trên 10G.
Tự học trên mạng và chỉnh sửa đồ họa
Hỗ trợ tích hợp cơ sở dữ liệu và hệ thống MES.
In và chỉnh sửa báo cáo
Loại tiêu chuẩn: 3000V DC/2500V AC
DP6000-H điện áp cao: 3600V DC/2500V AC
Bộ xử lý phân tán DP6000-D: Hỗ trợ 20480 điểm

Ứng dụng

Bộ dây điện quân sự
Dây cáp/bộ dây dẫn hàng không vũ trụ, dây cáp/bộ dây dẫn hàng không vũ trụ
Bộ phân phối điện (PDU) cho xe điện
FPC bộ pin xe điện
Với các linh kiện nhạy cảm trên FPC hoặc PCB

Thông số kỹ thuật

Model			DP6000/DP6000S
Chế độ đo			Bốn dây bên trong + bốn dây bên ngoài
Số điểm kiểm tra tối đa			256/128
Điện áp đầu ra AC			50-2000V DC
Điện áp đầu ra DC			0-3000V DC
Độ chính xác đầu ra điện áp cao			±3%
Độ chính xác cao trong đo điện áp			±3%
Thời gian đo điện áp cao			0,02s – 60s, không bao gồm độ trễ của người dùng.
Thời gian đo điện áp thấp			0,02s – 60s, không bao gồm độ trễ của người dùng.
Thời gian đo O/S			5ms (192 điểm, không bao gồm độ trễ của người dùng)
Các mục kiểm tra và phạm vi	O/S, O/S ngắt quãng, mạch hở ngắt quãng nhanh		2kΩ-100 kΩ
	Độ dẫn điện của dây dẫn bên trong (kiểm tra bốn dây)		0,1Ω-1MΩ
	Kiểm tra độ dẫn điện bốn dây bên ngoài	Phạm vi đo	1μΩ-100Ω
		Tín hiệu dòng điện	≤1A
	Dòng rò AC Hipot		0,01mA-10mA
	Dòng rò DC Hipot		0,1μA-5mA
	Điện trở cách điện DC Hipot		1MΩ-5GΩ
		Phạm vi đo	100mΩ-20MΩ
	Điện trở DC	Tín hiệu mức	0-5V
		Tín hiệu dòng điện	≤10mA
		Phạm vi đo điện dung	10pF-100mF
		Phạm vi đo điện trở	100mΩ-20MΩ
	LCR	Phạm vi đo điện cảm	10nH~100H
		Tín hiệu tần số	50Hz/60Hz/100Hz/120Hz/1kHz/10kHz/50kHz
		Chế độ phạm vi	AUTO/HOLD
		Tín hiệu mức	0,1/0,3V/1V
	Điốt/Điốt Zener	Phạm vi thử nghiệm	0-80V
		Tín hiệu kiểm tra	1mA/100V
	Kiểm tra một phía		Có
	Thẩm phán đầu cuối O/S		Có
Chức năng nâng cao			Kiểm tra liên tục theo chương trình / Tìm kiếm điểm tự động / Tự động chẩn đoán
Chế độ quét thử nghiệm			Tự động/thủ công/bên ngoài
Tín hiệu đo			tín hiệu đo điện áp thấp
Bộ nhớ lưu trữ			Số lượng tập tin kiểm thử tối đa 500 bộ.
Điện áp hệ điều hành			5V
Bảng			Hệ thống/ Nhanh/ Chỉnh sửa/ Chức năng
Chỉ báo			Đạt/ Không đạt Đèn báo LED đỏ-xanh HV/ Màn hình hiển thị/ Âm thanh
Kích thước (RộngCaoSâu)			483265510 mm
Cân nặng			25 kg
