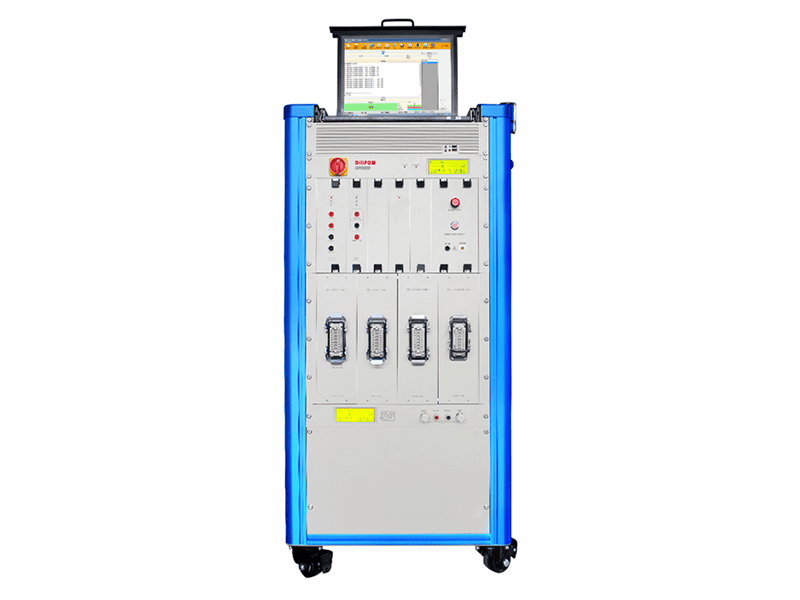

Máy kiểm tra dây/cáp điện cao áp DP8000 (loại đứng) – HOPE INSTRUMENT

DP8000 High Voltage Wire/Cable Harness Tester (vertical type)

Thương hiệu: HOPE INSTRUMENT

LIÊN HỆ MUA HÀNG: 02862726880

Danh mục: Máy kiểm tra bộ dây cáp

Mô tả

Máy kiểm tra dây/cáp điện cao áp DP8000 (loại đứng)

Máy kiểm tra dây/cáp điện cao áp DP8000 (loại đứng) có hai phiên bản 3kV và 5kV. Cấu trúc được thiết kế theo kiểu nằm ngang và thẳng đứng. Kích thước được giảm đáng kể so với thế hệ máy kiểm tra bó dây điện cao áp đầu tiên và có thể được sử dụng để kiểm tra bó dây điện cao áp phân tán.

Thiết bị kiểm tra này được sử dụng để kiểm tra nhiều loại dây dẫn cao áp, đầu nối cao áp, bo mạch chủ ô tô (bo mạch linh hoạt cho xe năng lượng mới), hộp điều khiển bộ phân phối điện (PDU) ô tô, súng sạc AC/DC và trạm sạc AC/DC, v.v.

Thiết bị đo kiểm tra bốn dây chính xác (được trang bị bộ gá bốn dây chống sai sót, có chức năng xác minh tiếp xúc và bù nhiệt độ)
Độ phân giải điện trở khi bật nguồn: 10μΩ
Kiểm tra điện áp cao AC/DC (điện áp chịu đựng điện môi) lên đến 5000V
Thiết kế dạng mô-đun của bo mạch với khả năng mở rộng điểm kết nối tự do.
Tần số kiểm tra LCR: 50Hz~100kHz
Đầu nối nhanh được sử dụng để kết nối thiết bị cố định và dụng cụ đo.
Nguồn điện áp thấp có thể lập trình: 40V/2A
Kiểm tra PDU trọn gói
Kiểm tra khả năng cách điện lên đến 10GΩ

Ứng dụng

Kiểm tra dây dẫn điện cao áp ô tô
Kiểm tra đầu nối điện áp cao
Kiểm tra bo mạch chính ô tô
Kiểm tra bộ phân phối điện (PDU) ô tô
Kiểm tra súng sạc AC/DC
Kiểm tra trạm sạc AC/DC
Kiểm tra cáp đường sắt
Thử nghiệm cáp quân sự và hạt nhân

Thông số kỹ thuật

Kiểm tra điện áp thấp
Kiểm tra ngắn mạch và hở mạch ( O/S )
Điện áp thử nghiệm		Điện áp DC 0~40V
dòng điện thử nghiệm		Dòng điện lập trình được từ 0,1mA đến 2A, bước tăng 10mA.
		0,01mΩ~10Ω (±1%)
Kiểm thử hệ điều hành		10Ω~1kΩ (±2%)
		Bước lập trình 1mΩ
Thử nghiệm dẫn điện dòng điện cao
Phạm vi thử nghiệm		10μΩ~1000.00mΩ (±1%)
Phương pháp thử nghiệm		Kiểm tra 4 dây
Thời gian kiểm tra		Thời gian giữ: 0-60 giây, bước lập trình 100ms
Kiểm tra điện trở của linh kiện
Phạm vi thử nghiệm		0,1Ω~20MΩ(100kΩ,±1%;>100kΩ,5%)
Phương pháp thử nghiệm		Kiểm tra 4 dây
Kiểm tra LCR (tùy chọn)
Độ tự cảm		10nH~100H (±2%)
Điện dung		100pF-100mF（±2%）
Kiểm tra ESD (tùy chọn)
Điốt	Điện áp thuận: tối đa 40V; Điện áp ngược: tối đa 1000V
Điốt Zener	Điện áp thuận: tối đa 40V; Điện áp ngược: tối đa 1000V
LED	Điện áp dẫn thuận: tối đa 40V
Kiểm tra độ kín khí (tùy chọn)
Phát hiện rò rỉ áp suất dương		Dải áp suất: 0~100kPa, độ chính xác kiểm tra áp suất rò rỉ: 0,2%, độ phân giải rò rỉ: 1Pa
Phát hiện rò rỉ áp suất dương và âm		Dải áp suất: -80kPa~100kPa, độ chính xác kiểm tra áp suất rò rỉ: 0,2%, độ phân giải rò rỉ: 1Pa
Kiểm tra rơle/khóa điện từ (tùy chọn)
Kiểm tra điện trở tiếp xúc/cách điện		(đã lược bỏ)
Kiểm tra chức năng chuyển mạch		Kiểm tra hở mạch/ngắn mạch

Máy kiểm tra dây/cáp 8000 ( Kiểm tra điện áp cao )
Kiểm tra điện áp cao	DC	AC (50Hz/60Hz)
Thẻ 3kV (loại 8000)	0~3kV, bước tăng: 10V	0~3kV, bước tăng: 10V
Thẻ 5kV (loại 8000)	0~5kV, bước tăng: 10V	0~5kV, bước tăng: 10V
Dòng điện ngưỡng/ngắn mạch (rò rỉ)	0,1-5mA, bước nhảy: 10μA	tối đa 10mA
Thời gian thức dậy	0s-65s, bước: 0.1s	0s-65s, bước: 0.1s
Thời gian giữ	0s-65s, bước: 0.1s	0s-65s, bước: 0.1s
Thời gian sườn xuống	0 giây	0s-65s, bước: 0.2s

Kiểm tra cách điện
Điện áp thử nghiệm	Điện áp một chiều 10~1000V
Điện áp bậc thang	10V
Dòng điện thử nghiệm	tối đa 2mA
Phạm vi thử nghiệm cách điện	500Ω~0.5GΩ (±2%)
	0,5GΩ~4GΩ (±5%)
	4GΩ~10GΩ (±10%)
