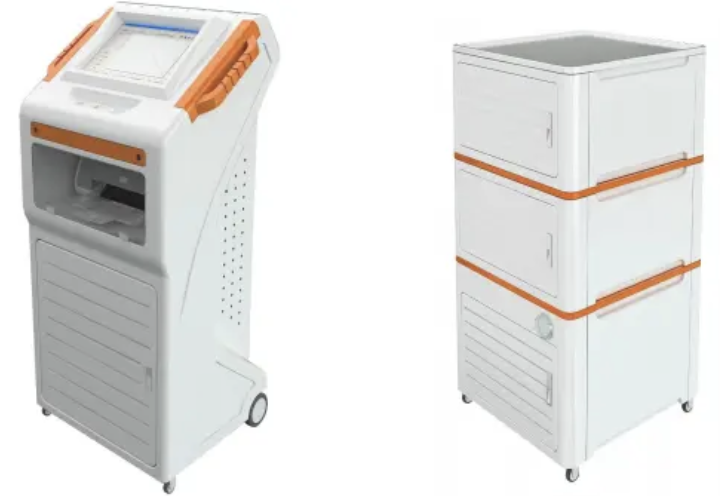

Máy kiểm tra thủy tĩnh cho ống DRK655, hãng Drick

Máy kiểm tra thủy tĩnh cho ống DRK655, hãng Drick

Mô tả cấu hình

1. 1. Máy thử nổ áp lực ống XGNB-NB-6

1. Kích thước tổng thể của Master: 560*590*1250mmMáy tính bảng (phần mềm XP, màn hình cảm ứng), máy in màu

(二) Phụ tùng cơ khí

Kích thước tổng thể: 600*540*1000mm

Phần động cơ, đường thủy (Ống và van điện từ)

1. Bậc thầy về máy kiểm tra áp suất

(1) 1 nền tảng cho máy tính bảng điều khiển công nghiệp

(2) 1 bộ hệ thống điều khiển, bao gồm 6 bộ thiết bị điều khiển áp suất chính xác.

(3) 1 bộ thiết bị in tích hợp

2. Đính kèm cơ khí

(1) 1 bộ trạm áp lực nước nhập khẩu (Hoa Kỳ);

(2) Mô-đun áp suất chính (giải nén) 1, bao gồm van điện từ Hà Lan nhập khẩu 1, cảm biến có độ chính xác cao (Thụy Sĩ) 1, ắc quy chính 1.

(3) Mô-đun nhánh 6, bao gồm van điện từ nhập khẩu (Hà Lan), mỗi đường có 2 nhánh, tổng cộng 12 nhánh, cảm biến có độ chính xác cao có 1 nhánh trên 6 nhánh và bộ tích lũy nhánh có 6 nhánh trên mỗi Đường 1.

(4) 1 bộ lọc

3. Phần mềm kiểm tra áp suất

4. Các công cụ và tài liệu đính kèm liên quan

5. Đường dây điện, đường dữ liệu thông tin liên lạc

6. Hỗ trợ hướng dẫn sử dụng (hướng dẫn), chứng nhận hợp quy, danh sách đóng gói, v.v.

Thông số kỹ thuật chính

1. dải áp suất 0 – 10MPa
2. độ phân giải 0,001 MPa
3. Độ chính xác áp suất được kiểm soát tốt hơn + 1% (dải dung sai áp suất có thể điều chỉnh – MAX + 0,0001 MPa).
4. Các thông số điều khiển khác nhau (áp suất, thời gian và độ chính xác) có thể được nhập hoặc điều chỉnh.
5. thời gian hiển thị thời gian thực (tối đa 9999 giờ 59 phút 59 giây) áp suất (ba điểm sau dấu thập phân) và tám trạng thái kiểm tra (nâng, đổ đầy, áp suất, vận hành, kết thúc, rò rỉ, nổ) cùng một lúc khi áp suất, kết thúc, rò rỉ, nổ bốn trạng thái khi có báo động âm thanh và ánh sáng.
6. Nó có thể quan sát, phân tích, truy vấn, lưu trữ, in, kiểm tra đường cong (thời gian áp suất) và thời gian bắt đầu, thời gian cài đặt, thời gian hiện tại; thời điểm có hiệu lực, thời điểm không hợp lệ; thời gian còn lại, thời gian quá điện áp, thời gian làm đầy và các thông số thời gian khác



Bình chứa nước ổn nhiệt

450 bể nước nhiệt độ không đổi nằm ngang

Kích thước bên trong: 1800*640*900mm,

Kích thước bên ngoài: 2500*1010*1055mm

Hệ thống kiểm soát nhiệt độ: bộ 15-95 độ C

Bao gồm: hộp điều khiển nhiệt độ

1 tủ lạnh đông lạnh

Các thông số kỹ thuật chính:

Loạt hộp trung bình nhiệt độ không đổi (bể chứa nước) này là thiết bị cần thiết cho thử nghiệm thủy tĩnh dài, khả năng chịu áp lực và thử nghiệm nổ tức thời của các loại ống nhựa khác nhau như PVC, PE, PP-R và ABS, cần thiết cho Viện nghiên cứu , bộ phận kiểm tra chất lượng và doanh nghiệp sản xuất ống.

Tuân thủ GB/T 6111-2003, GB/T 15560-95, GB/T 18997.1-2003, GB/T 18997.2-2003, ISO 1167-2006, ASTM D1598-2004, ASTM D1599 và các yêu cầu tiêu chuẩn khác.

Tính năng sản phẩm

Thiết kế cấu trúc của cấu trúc hộp là hợp lý và nhiều mẫu được thử nghiệm cùng một lúc. Hoạt động độc lập là độc lập với nhau. Kiểm soát nhiệt độ ổn định và độ chính xác cao. Tất cả các bộ tiếp xúc nước được làm bằng thép không gỉ (ống, ống dẫn, lò sưởi, van, v.v.). Sử dụng phần dưới của khung có thể chịu trọng lượng của môi trường và mẫu ống trong hộp, bên trong hộp có trang bị thanh treo mẫu để thuận tiện cho việc đặt mẫu.
