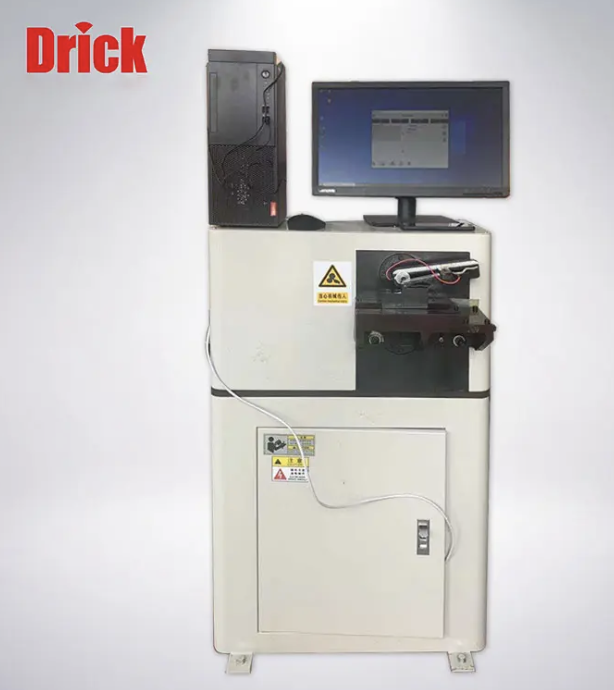

Máy thử uốn ngược DRK-FFW, hãng Drick

Giới thiệu

Máy thử uốn ngược DRK-FFW được sử dụng để kiểm tra khả năng chịu uốn lặp lại của tấm kim loại. Thiết bị đánh giá khả năng chịu biến dạng dẻo và phát hiện các khuyết tật xuất hiện trong quá trình uốn ngược nhiều lần.

Máy phù hợp cho việc kiểm tra chất lượng vật liệu kim loại. Thiết bị có khả năng tự động ghi nhận số lần uốn cho đến khi mẫu bị gãy.

Nguyên lý kiểm tra

Mẫu thử được kẹp bằng bộ gá chuyên dụng và cố định giữa hai hàm kẹp có kích thước phù hợp. Khi bắt đầu kiểm tra, mẫu được uốn liên tục trong phạm vi 0–180°.

Khi mẫu bị gãy, máy sẽ tự động dừng. Hệ thống đồng thời ghi lại số lần uốn đã thực hiện.

Tùy theo yêu cầu thử nghiệm, máy có thể trang bị các bộ gá chuyên dụng. Thiết bị có thể thực hiện thêm nhiều phương pháp kiểm tra uốn kim loại khác.

Thông số kỹ thuật

Hạng mục	Thông số
Chiều dài mẫu	150–250 mm
Góc uốn	0–180° (uốn phẳng)
Phạm vi đếm	99.999 lần
Hiển thị	Máy tính, màn hình cảm ứng hiển thị và điều khiển, tự động ghi lại thời gian
Tốc độ uốn	60 vòng/phút
Công suất động cơ	Động cơ servo AC và bộ truyền động 1,5 kW
Nguồn điện	220 V, 50 Hz
Kích thước	740 × 628 × 1120 mm
Trọng lượng khung	220 kg

Đặc điểm cấu tạo và nguyên lý hoạt động

Máy gồm bộ phận máy chính và hệ thống đo lường, điều khiển điện. Thiết bị sử dụng cơ cấu truyền động cơ học để tạo mô-men xoắn và uốn mẫu liên tục.

Công tắc quang điện được sử dụng để phát hiện và ghi nhận số lần uốn. Khi mẫu bị gãy, hệ thống sẽ tự động dừng máy. Thanh con lắc trở về vị trí ban đầu và màn hình cảm ứng hiển thị số lần uốn đã thực hiện.

1. Máy chính

Máy chính được dẫn động bằng động cơ servo AC thông qua bộ truyền đai. Chuyển động được truyền đến cặp bánh vít – trục vít giảm tốc. Sau đó, cơ cấu thanh truyền và trục khuỷu truyền động đến bộ bánh răng trụ.

Bánh răng trụ điều khiển thanh con lắc thực hiện chuyển động uốn 180°. Cơ cấu dẫn hướng trên thanh con lắc tác động lên mẫu, tạo chuyển động uốn trong phạm vi 0–180°.

Bánh răng trụ được trang bị bộ phận đếm. Công tắc quang điện thu thập tín hiệu sau mỗi chu kỳ uốn. Tín hiệu được truyền đến hệ thống điều khiển để ghi nhận số lần uốn.

Sau khi hoàn thành phép thử, nếu thanh con lắc không dừng đúng vị trí giữa, người vận hành có thể nhấn nút đặt lại. Công tắc quang điện sẽ phát hiện tín hiệu và đưa thanh con lắc trở về vị trí giữa.

Thanh con lắc được trang bị cơ cấu điều chỉnh độ cao. Các ống dẫn hướng có đường kính trong khác nhau được sử dụng tùy theo chiều dày của mẫu.

Phía dưới thanh con lắc có cơ cấu kẹp mẫu. Người vận hành xoay vít me để di chuyển hàm kẹp và cố định mẫu.

Đối với các mẫu có đường kính khác nhau, cần thay má kẹp và bạc dẫn hướng tương ứng. Các bộ phận này được đánh dấu để thuận tiện cho việc lắp đặt và điều chỉnh.

2. Hệ thống đo lường và điều khiển điện

Hệ thống đo lường và điều khiển điện gồm mạch công suất và mạch điều khiển tín hiệu.

Mạch công suất điều khiển động cơ servo AC. Mạch điều khiển tín hiệu thực hiện việc thu nhận, xử lý và truyền dữ liệu trong quá trình thử nghiệm.

Một công tắc quang điện thu thập tín hiệu theo từng chu kỳ uốn. Tín hiệu được chuyển thành dạng xung và truyền đến bộ xử lý. Dữ liệu sau đó được gửi đến máy tính để hiển thị và lưu trữ.

Một công tắc quang điện khác được sử dụng để điều khiển cơ cấu đưa thanh con lắc về vị trí ban đầu. Khi nhận được tín hiệu, động cơ servo AC sẽ dừng hoạt động.

Sau khi nhận tín hiệu dừng, hệ thống điều khiển động cơ servo AC thực hiện phanh ngược. Nhờ đó, thanh con lắc dừng tại vị trí phù hợp và sẵn sàng cho lần thử tiếp theo.
