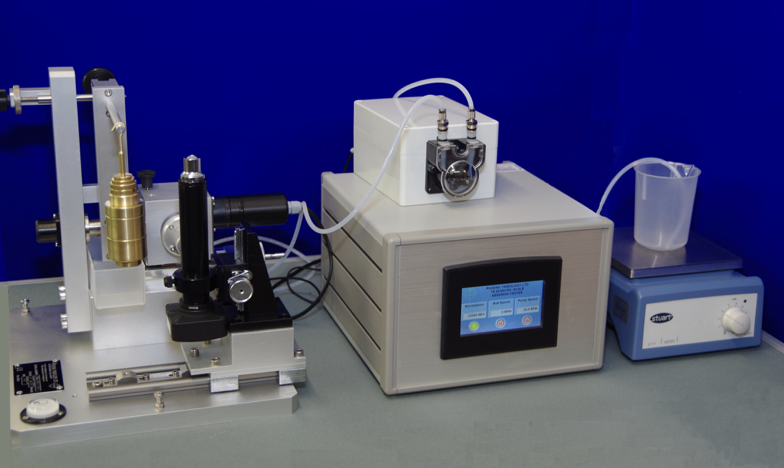

Máy thử mài mòn vi mô TE 66, hãng PLINT

Máy thử mài mòn vi mô TE 66, hãng PLINT

Mô tả

Các thiết bị đóng bích bóng khác sử dụng một quả bóng tự do nằm trên bề mặt được phủ và tại hai điểm trên trục quay. Tải trọng tĩnh trên bề mặt được xác định bởi kích thước của quả bóng và góc nghiêng của bề mặt được phủ. Quả bóng được điều khiển bởi ma sát với trục và bùn mài mòn được đưa vào tiếp điểm hao mòn. Khi quả bóng tự do và điều kiện ma sát thay đổi, tốc độ quay, số vòng quay và tải trọng tác dụng đều không chắc chắn.
Trong TE 66, quả bóng được kẹp vào một trục quay và bề mặt thử nghiệm được gắn trên một dầm đối trọng treo thẳng đứng từ trục. Cấu hình này cung cấp những lợi thế sau so với quả bóng tự do:

1. • Tải trọng được xác định chính xác và không tương tác với lực ma sát.
2. • Một loạt các tải có thể được áp dụng mà không cần thay đổi kích thước bóng.
3. • Tốc độ quay của quả bóng và số chu kỳ hoàn thành được đo chính xác.

Thông số kỹ thuật

Phạm vi tốc độ bóng:	30 đến 150 vòng/phút
Phạm vi tải:	0,05 đến 5 N
Đường kính quả bóng:	25 mm
Tốc độ nạp bơm:	lên đến 60 ml/giờ
Máy ảnh kỹ thuật số:	Máy ảnh USB CMOS 5MP
Độ phóng đại:	x3 và x5
Bộ chuyển đổi tiếp xúc dòng TE 66/LC
Đường kính đĩa:	25 mm
Chiều rộng đĩa:	Lên đến 10 mm
Các dịch vụ
Điện:	220/240V, một pha, 50 Hz, 120 W
	110/120 V, một pha, 60 Hz, 120 W
Cài đặt
Máy gắn trên băng ghế:	720 mm x 440 mm x cao 570 mm, 15 kg
Tủ gắn trên băng ghế:	530 mm x 420 mm x cao 320 mm, 10 kg
Thông số kỹ thuật đóng gói:	0,21 m3, GW 50 kg, NW 25 kg
