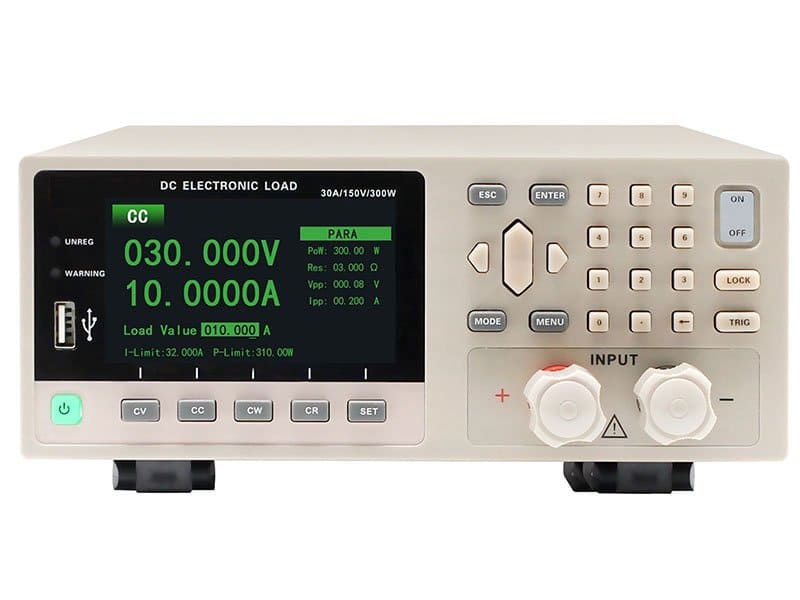

Tải điện tử DC lập trình 150W–300W

Tải điện tử DC lập trình 150W–300W là một bộ tải điện tử DC lập trình chính xác được điều khiển bởi bộ vi xử lý hiệu năng cao. Nó sử dụng màn hình LCD TFT màu sắc trung thực 3,5 inch với menu tiếng Trung và tiếng Anh.

Cung cấp 4 chế độ hoạt động cơ bản (CC/CV/CR/CW) và 10 chế độ chức năng.

Với khả năng bảo vệ toàn diện, bao gồm bảo vệ quá nhiệt, bảo vệ quá dòng, bảo vệ quá công suất, bảo vệ quá áp và bảo vệ dao động vòng lặp, bộ tải điện HT8XX-M hỗ trợ các giao diện RS232, LAN, USB và analog, đáp ứng nhu cầu thử nghiệm và giải pháp đa dạng của bạn.

Ứng dụng

Dòng sản phẩm mô-đun 10kW-20kW Series 04

Thông số kỹ thuật

Model	HT8151		HT 8151A		HT8151B		HT8201
Điện áp đầu vào	15V	150V	15V	150V	50V	500V	15V	150V
Dòng điện đầu vào	3A	30A	3A	30A	1,5A	15A	3A	30A
Công suất đầu vào	150W						200W
Điện áp hoạt động tối thiểu	1.5V@30A				7.5V@15A		1.5V@30A
Thời gian tăng tối thiểu @ dòng điện FS	3A/us
Chế độ CV
Phạm vi	15V	150V	15V	150V	50V	500V	15V	150V
Độ phân giải	0,2mV	2m	0,2mV	2mV	0,7mV	7mV	0,2mV	2mV
Sự chính xác	±(0,03%+0,02%FS)
Chế độ CC
Phạm vi	3A	30A	3A	30A	1,5A	15A	3A	30A
Độ phân giải	0,04mA	0,4mA	0,04mA	0,4mA	0,02mA	0,2mA	0,04mA	0,4mA
Sự chính xác	±(0,03%+0,02%FS)
Chế độ CR
Phạm vi	0,03Ω~50kΩ		0,03Ω~50kΩ		0,1Ω~333kΩ		0,04Ω~50kΩ
Độ phân giải	16 bit
Sự chính xác	±0,1%
Chế độ CP
Phạm vi	150W						200W
Độ phân giải	16 bit
Sự chính xác	±（0,1%+0,1%FS）
Chế độ đèn LED
Băng thông	——		trên 100kHz
Hệ số Rd	——-		0,001~1
Chế độ động
Ta＆Tb	10µs~50s
Độ phân giải tối thiểu	10us
Thời gian tăng tối thiểu
Điện áp đọc lại
Phạm vi	15V	150V	15V	150V	50V	500V	15V	150V
Độ phân giải	0,1mV	1mV	0,1mV	1mV	0,3mV	3mV	0,1mV	1mV
Sự chính xác	±(0,015%+0,01%FS)
Đọc lại dòng điện
Phạm vi	3A	30A	3A	30A	1,5A	15A	3A	30A
Độ phân giải	0,02mA	0,2mA	0,02mA	0,2mA	0,01mA	0,1mA	0,02mA	0,2mA
Sự chính xác	±(0,03%+0,02%FS)
Hiệu ứng gợn sóng đọc lại
Phạm vi (U/I)	——		150V/30A		500V/15A		150V/30A
Băng thông	——-		10Hz~250kHz
Sự chính xác	±1%
Phạm vi bảo vệ
Bảo vệ quá tải	158W						210W
Bảo vệ quá dòng	32A				16A		32A
Bảo vệ quá áp	158V				525V		158V
Bảo vệ quá nhiệt	≒85℃
Thông số kỹ thuật
Kích thước (DàiRộngCao)	358mm214mm88mm
Tổng trọng lượng	3,8 kg

Model	HT8201B		HT 8301		HT8301B		HT8301C
Điện áp đầu vào	50V	500V	30V	150V	50V	500V	15V	150V
Dòng điện đầu vào	1,5A	15A	3A	30A	1,5A	15A	6A	60A
Công suất đầu vào	200W		300W
Điện áp hoạt động tối thiểu	6.5V@15A		1V@30A		4V@15A		1.5V@60A
Thời gian tăng tối thiểu @ dòng điện FS	3A/us				10us		10us
Chế độ CV
Phạm vi	50V	500V	30V	150V	50V	500V	15V	150V
Độ phân giải	0,7mV	7mV	0,2mV	2mV	0,7mV	7mV	0,2mV	2mV
Sự chính xác	±(0,03%+0,02%FS)
Chế độ CC
Phạm vi	1,5A	15A	3A	30A	1,5A	15A	6A	60A
Độ phân giải	0,02mA	0,2mA	0,04mA	0,4mA	0,02mA	0,2mA	0,09mA	0,9mA
Sự chính xác	±(0,03%+0,02%FS)
Chế độ CR
Phạm vi	0,1Ω~333kΩ		0,06Ω~50kΩ		0,12Ω~333kΩ		0,01Ω~25kΩ
Độ phân giải	16 bit
Sự chính xác	±0,1%
Chế độ CP
Phạm vi	200W		300W
Độ phân giải	16 bit
Sự chính xác	±（0,1%+0,1%FS）
Chế độ đèn LED
Băng thông	trên 100kHz
Hệ số Rd	0,001~1
Chế độ động
Ta＆Tb	10us~50s
Độ phân giải tối thiểu	10us
Thời gian tăng tối thiểu	A/us		0,0006~1,5A/us		A/us		A/us
Điện áp đọc lại
Phạm vi	50V	500V	15V	150V	50V	500V	15V	150V
Độ phân giải	0,3mV	3mV	0,1mV	1mV	0,3mV	3mV	1mV	0,1mV
Sự chính xác	±(0,015%+0,03%FS)		±(0,015%+0,01%FS)
Đọc lại dòng điện
Phạm vi	1,5A	15A	3A	30A	1,5A	15A	6A	60A
Độ phân giải	0,01mA	0,1mA	0,02mA	0,2mA	0,01mA	0,1mA	0,04mA	0,4mA
Sự chính xác	±(0,015%+0,05%FS)		±(0,03%+0,02%FS)
Hiệu ứng gợn sóng đọc lại
Phạm vi (U/I)	500V/15A		150V/30A		500V/15A		150V/60A
Băng thông	10Hz~250kHz
Sự chính xác	±1%
Phạm vi bảo vệ
Bảo vệ quá tải	210W		315W
Bảo vệ quá dòng	16A		32A		16A		63A
Bảo vệ quá áp	525V		158V		525V		158V
Bảo vệ quá nhiệt	≒85℃
Thông số kỹ thuật
Kích thước (DàiRộngCao)	358mm214mm88mm
Tổng trọng lượng	3,8 kg
