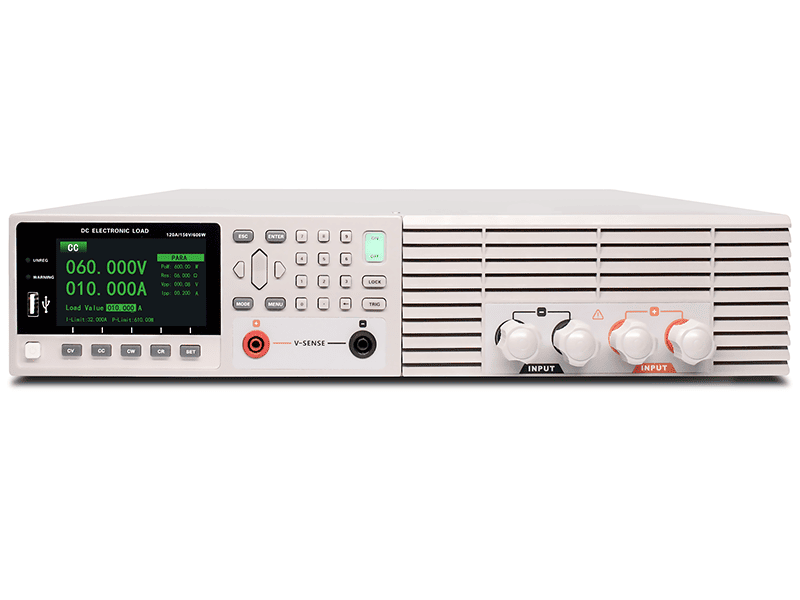

Tải điện tử DC lập trình 600W–1200W

Tải điện tử DC lập trình 600W–1200W là một bộ tải điện tử DC lập trình chính xác được điều khiển bởi bộ vi xử lý hiệu năng cao. Nó sử dụng màn hình LCD TFT màu sắc trung thực 3,5 inch với menu tiếng Trung và tiếng Anh.

Cung cấp 4 chế độ hoạt động cơ bản (CC/CV/CR/CW) và 10 chế độ chức năng.

Với khả năng bảo vệ toàn diện, bao gồm bảo vệ quá nhiệt, bảo vệ quá dòng, bảo vệ quá công suất, bảo vệ quá áp và bảo vệ dao động vòng lặp, bộ tải điện HT8XX-M hỗ trợ các giao diện RS232, LAN, USB và analog, đáp ứng nhu cầu thử nghiệm và giải pháp đa dạng của bạn.

Ứng dụng

Dòng sản phẩm mô-đun 10kW-20kW Series 04

Thông số kỹ thuật

Model	HT8601		HT8601B		HT8122		HT8122B
Điện áp đầu vào	15V	150V	50V	500V	15V	150V	50V	500V
Dòng điện đầu vào	12A	120A	3A	30A	24A	240A	6A	60A
Công suất đầu vào	600W				1200W
Điện áp hoạt động tối thiểu	1.5V@120A		4V@30A		1.5V@240A		4V@60A
Thời gian tăng tối thiểu @ dòng điện FS	25us		25us		25us		25us
Chế độ CV
Phạm vi	15V	150V	50V	500V	15V	150V	50V	500V
Độ phân giải	0,2mV	2mV	0,7mV	7mV	0,2mV	2mV	0,7mV	7mV
Sự chính xác	±(0,03%+0,02%FS)
Chế độ CC
Phạm vi	12A	120A	3A	30A	24A	240A	6A	60A
Độ phân giải	0,1mA	1mA	0,04mA	0,4mA	0,3mA	3mA	0,09mA	0,9mA
Sự chính xác	±(0,03%+0,02%FS)
Chế độ CR
Phạm vi	0,008Ω~13kΩ		0,1Ω~167kΩ		0,004Ω~6kΩ		0,06Ω~83kΩ
Độ phân giải	16 bit
Sự chính xác	±0,1%
Chế độ CP
Phạm vi	600W				1200W
Độ phân giải	16 bit 16 bit
Sự chính xác	±（0,1%+0,1%FS）
Chế độ động
Ta＆Tb	10us~50s
Độ phân giải tối thiểu	10us
Thời gian tăng tối thiểu	3A/us		3A/us		3A/us		3A/us
Điện áp đọc lại
Phạm vi	15V	150V	50V	500V	15V	150V	50V	500V
Độ phân giải	0,1mV	1mV	0,3mV	3mV	0,1mV	1mV	0,3mV	3mV
Sự chính xác	±(0,015%+0,01%FS)
Đọc lại dòng điện
Phạm vi	12A	120A	3A	30A	24A	240A	6A	60A
Độ phân giải	0,09mA	0,9mA	0,02mA	0,2mA	0,1mA	1mA	0,04mA	0,4mA
Sự chính xác	±(0,015%+0,05%FS)		±(0,03%+0,02%FS)
Hiệu ứng gợn sóng đọc lại
Phạm vi (U/I)	150V/120A		500V/30A		150V/240A		500V/60A
Băng thông	10Hz~250kHz
Sự chính xác	±0,1%
Phạm vi bảo vệ
Bảo vệ quá tải	630W		630W		1260W		1260W
Bảo vệ quá dòng	126A		32A		252A		63A
Bảo vệ quá áp	158V		525V		158V		525V
Bảo vệ quá nhiệt	≒85℃
Thông số kỹ thuật
Kích thước (DàiRộngCao)	483mm428mm106mm
Tổng trọng lượng	19,5 kg
