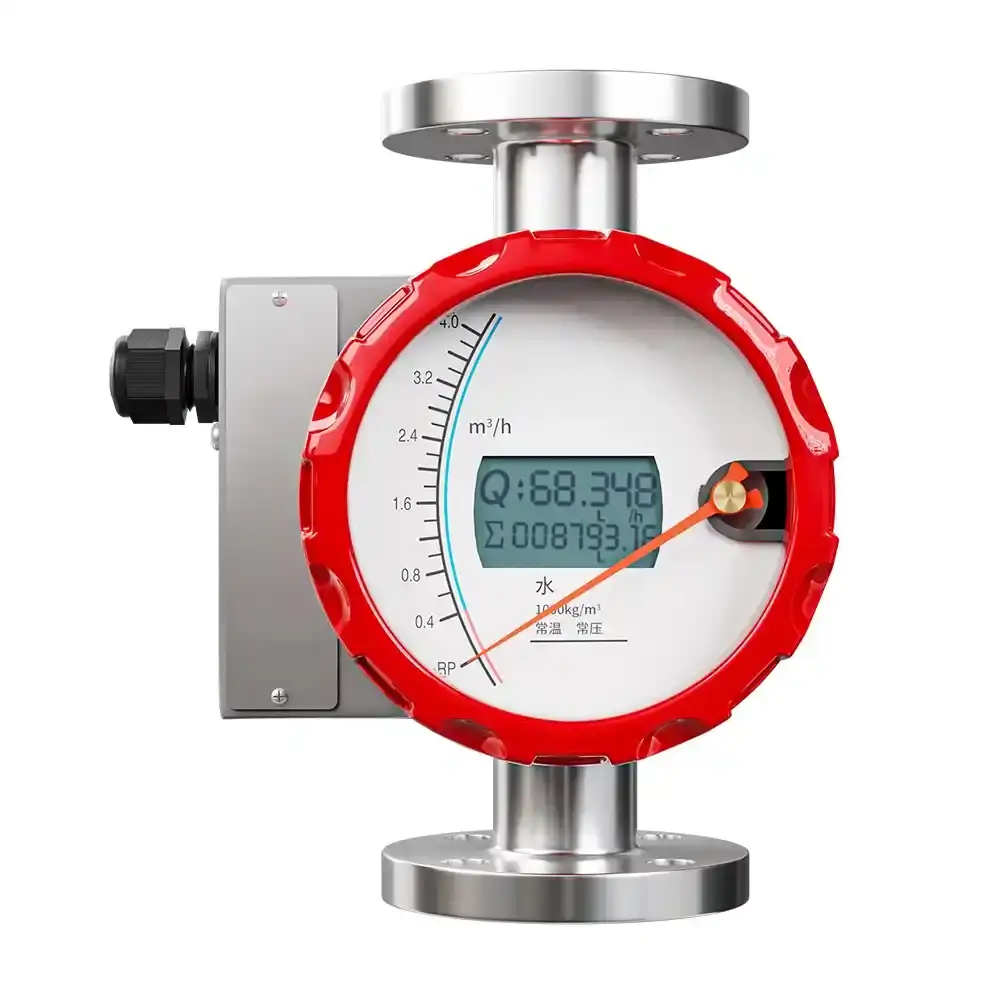

Đồng hồ đo lưu lượng ống kim loại SUP-LZ – SUPMEA

SUP-LZ Metal tube rotameter

Thương hiệu: SUPMEA

LIÊN HỆ MUA HÀNG: 02862726880

Mô tả

Đồng hồ đo lưu lượng ống kim loại SUP-LZ

Đồng hồ đo lưu lượng ống kim loại SUP-LZ là thiết bị đo lưu lượng thể tích của chất lỏng trong một ống kín. Nó thuộc loại lưu lượng kế diện tích thay đổi, đo lưu lượng bằng cách cho phép diện tích mặt cắt ngang mà chất lỏng chảy qua thay đổi, tạo ra hiệu ứng có thể đo được.

Đặc điểm

Khả năng chống xâm nhập: IP65

Tỷ lệ phạm vi: Tiêu chuẩn: 10:1

Áp suất: Tiêu chuẩn: DN15~DN50 ≤4.0MPa DN65~DN200 ≤1.6MPa

Kết nối: Mặt bích, kẹp, ren

Thông số

Phạm vi	Nước (20℃) (0,1~200000) L/h Không khí (20,0,1013MPa) (0,05~2000) m³/h
Tỷ lệ phạm vi	Tiêu chuẩn 10:1 Tùy chọn 20:1
Sự chính xác	Loại tiêu chuẩn: Chất lỏng: 1,5% Khí: 2,5%
Sự chính xác	Loại tùy chỉnh: Chất lỏng: 1,0% Khí: 1,5%
Áp suất	Tiêu chuẩn: DN15~DN50≤4.0MPa DN65~DN200≤1.6MPa Loại áp suất cao: -80 ℃ ~ 200 ℃, DN15~DN100 ≤ 10MPa; 200 ℃ ~ 350 ℃, DN80~DN200 ≤ 6.3MPa
Kết nối	Mặt bích, kẹp, ren, ren thẳng
Nhiệt độ trung bình	Tiêu chuẩn: -20℃~120℃ PTFE -40℃~80℃ Nhiệt độ cao: 120℃~450℃ Nhiệt độ thấp: -80℃~-20℃
Nhiệt độ môi trường	Loại điều khiển từ xa: -40℃~70℃ Loại con trỏ/loại báo động cục bộ: -40℃~80℃
Nguồn điện	Loại tiêu chuẩn: Hệ thống hai dây 24VDC (4-20) mA (12VDC~32VDC) Loại báo động: Hệ thống nhiều dây 24VDC (4-20) mA (12VDC~32VDC) Loại AC: (100~240) VAC 50Hz~60Hz Loại pin: Pin lithium 3.6V@9AH
Điện trở tải	RLmax: 600Ω
Đầu ra cảnh báo	Cảnh báo lưu lượng tức thời cho giới hạn trên và dưới, đầu ra Darlington cách ly bằng optocoupler (nguồn cấp bên trong 24VDC, tối đa 8mA, nguồn cấp bên ngoài lên đến 250mA@ 36VDC)
	Loại cảnh báo cục bộ: cảnh báo lưu lượng tức thời giới hạn trên, giới hạn dưới, hoặc cả giới hạn trên và dưới, đầu ra tiếp điểm công tắc lưỡi gà (tốc độ tiếp xúc 1A @ 30VDC). Tùy chọn tiếp điểm thường mở/đóng.
	Khoảng giữ cảnh báo: Tối đa 60% phạm vi toàn thang đo, Khoảng cách tối thiểu giữa cảnh báo giới hạn trên và giới hạn dưới: 10% toàn thang đo.
Đầu ra xung	Tín hiệu xung tích lũy là tín hiệu đầu ra của ống Darlington cách ly tín hiệu quang (nguồn điện 24VDC bên trong, dòng điện tối đa 8mA).
Bảo vệ chống xâm nhập	IP65
