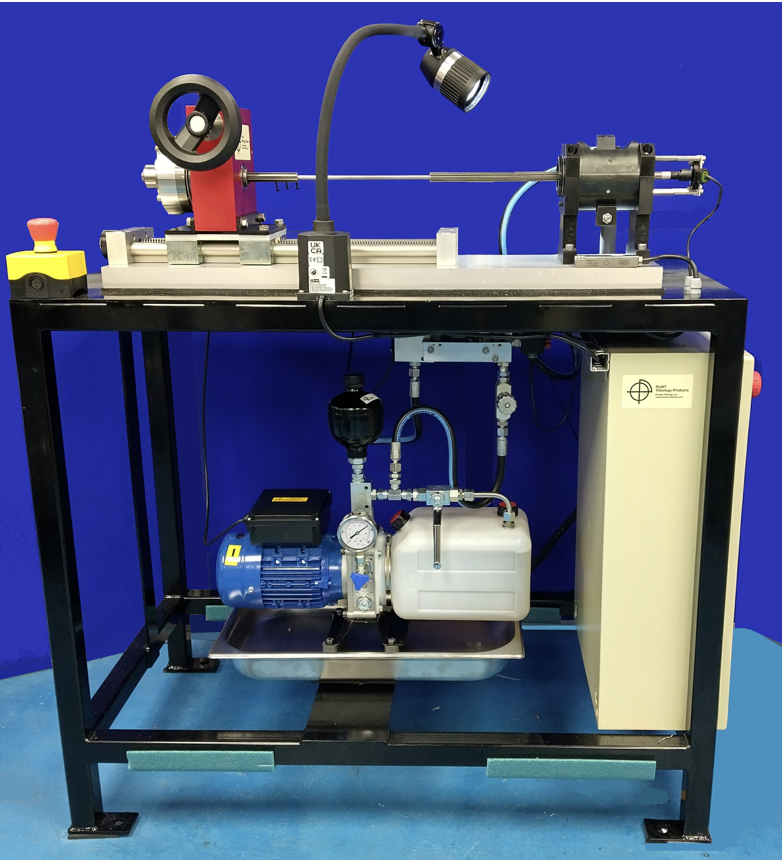

Giàn trượt tác động TE 43, hãng PLINT

Mô tả

Giàn kiểm tra tác động TE 43 sử dụng thanh xoắn để tạo lực kháng. Tốc độ lò xo của thanh xoắn được điều chỉnh bằng cách thay đổi chiều dài làm việc thông qua vị trí kẹp. Thanh xoắn được kết nối với đầu dò mô-men xoắn để đo lực tác động chính xác.

Hệ thống sử dụng hộp số sâu điều chỉnh thủ công để tạo mô-men xoắn cho thanh xoắn. Ngoài ra, thiết bị được trang bị thanh trượt tuyến tính giúp thay đổi chiều dài hiệu quả của thanh xoắn một cách dễ dàng.

Chuyển động va đập được tạo ra bằng xi lanh thủy lực cỡ nhỏ. Loại xi lanh này thường được sử dụng trong các ứng dụng đục lỗ công nghiệp. Hệ thống điều khiển thủy lực cho phép điều chỉnh tốc độ va chạm theo yêu cầu thử nghiệm.

Chiều dài vết mài mòn phụ thuộc vào số vòng quay của cánh tay trục. Với thiết kế hiện tại, góc quay khoảng 6,5° sẽ tạo ra vết mài mòn dài khoảng 2,5 mm. Chiều dài tối đa của vết mài mòn có thể đạt 4 mm.

Sau cú va chạm ban đầu, lực cản sẽ tăng dần khi cánh tay trục tiếp tục quay. Bộ mã hóa tích hợp sẽ ghi nhận chuyển động quay của mẫu thử. Đồng thời, mô-men xoắn trên thanh xoắn cũng được đo và ghi lại liên tục.

Máy nội soi USB tích hợp cho phép quan sát trực tiếp vết mài mòn trong quá trình thử nghiệm. Người dùng có thể theo dõi liên tục hoặc chụp ảnh theo từng giai đoạn. Điều này giúp phân tích hình thái bề mặt tiếp xúc khi các tác động được tích lũy theo thời gian.
