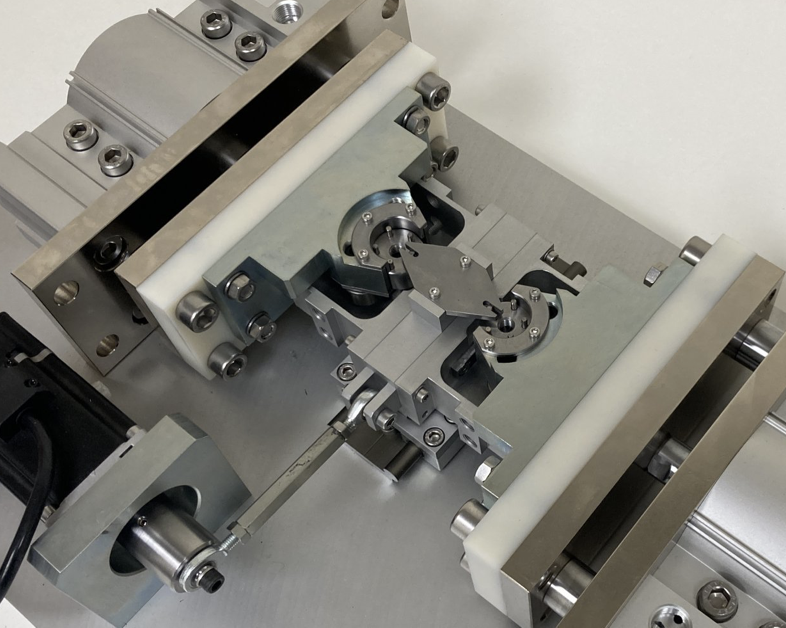

TE 55 MICRO-PITTING & VÒNG BI FRETTING RIG, hãng PLINT

TE 55 MICRO-PITTING & VÒNG BI FRETTING RIG, hãng PLINT

Mô tả

Máy bao gồm một ổ đĩa qua lại, với các xi lanh dẫn hướng được gắn ở hai bên của một
lắp ráp qua lại. Các mẫu vật tấm được gắn ở hai bên của bộ chuyển động
lắp ráp, với các mẫu con lăn 20 mm được nạp tiếp xúc. Tải trọng được áp dụng thông qua một cặp bộ theo dõi cam con lăn kim, tiếp xúc lăn với con lăn thử nghiệm.

Thông số kỹ thuật

Cấu hình liên hệ:	Con lăn trên phẳng
Đường kính con lăn:	20 mm
Chiều rộng phẳng:	5 đến 10 mm
Biên độ – Kiểm tra băn khoăn:	+/-1 mm
Tỷ lệ trượt-cuộn – Kiểm tra băn khoăn:	0% ở giữa hành trình – 0,5% ở cuối hành trình
Biên độ – Kiểm tra vi điểm:	+/-4 mm
Tỷ lệ trượt-cuộn – Kiểm tra Micro-Pitting:	0% ở giữa đột quỵ – 8,7% ở cuối đột quỵ
Bộ truyền động tải:	Xi lanh khí nén – Đường kính 80 mm
Đo lường tải:	Đầu dò áp suất với màn hình PLC
Áp suất tiếp xúc (thép):
Áp suất (Bar)	Pmax GPa – tiếp xúc rộng 10 mm
1,00	0,43
2,00	0,61
3,00	0,75
4,00	0,86
5,00	0,96
5,40	1,00
6.00	1,06
7	1,14
Phạm vi nhiệt độ:	Môi trường xung quanh đến 80°C
Động cơ và ổ đĩa:	Động cơ bánh răng một pha 400 W
Tần suất tối đa:	10 Hz
Bộ điều khiển:	PLC với giao diện người dùng màn hình cảm ứng
Các thông số được kiểm soát thủ công	Tải – Bộ điều chỉnh áp suất thủ công
	Tốc độ quay – PLC
Các thông số được kiểm soát tự động	Nhiệt độ hồ chứa – Điều khiển PID – PLC
	Thời gian thử nghiệm – Bộ đếm hàng loạt – PLC
Các dịch vụ
Điện:	220/240V, một pha, 50 Hz, 1,2 kW
	110/120 V, một pha, 60 Hz, 1,2 kW
Khí nén:	4 cfm ở 8 bar (điển hình)
