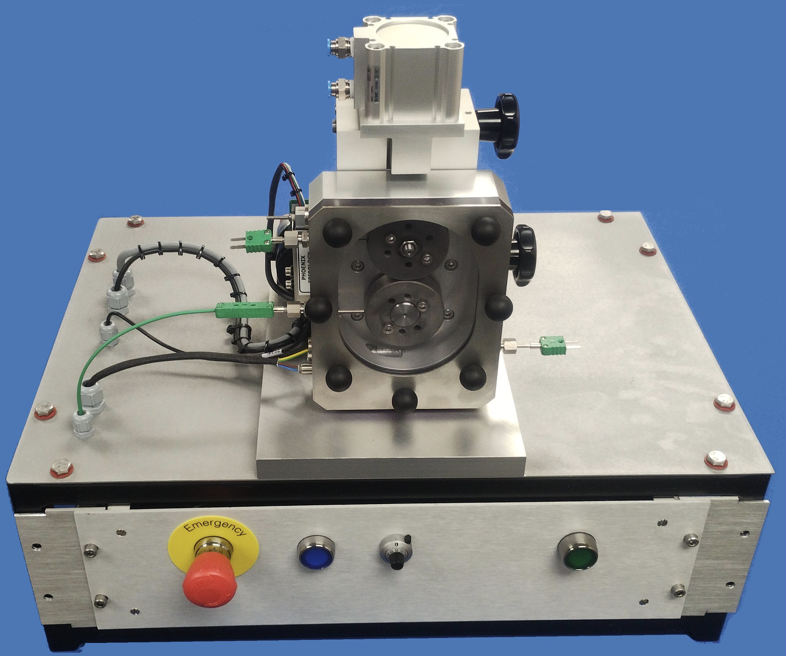

MÁY KIỂM TRA MA SÁT VÀ MÀI MÒN ĐA NĂNG TE 53, hãng PLINT

Mô tả

Một vỏ ổ trục mang hai trục song song. Trục dưới mang một vòng hoặc con lăn cấu hình phẳng và được kết nối với một động cơ servo d.c. Trục trên được mang trong một ổ trục hình cầu ở một đầu cho phép quay xung quanh đường tiếp xúc bánh răng và có một ổ trục nổi ở đầu kia. Điều này cho phép trục xoay tự do theo trục dọc và trục ngang.
Chuyển động ngang theo hướng vuông góc với trục trục trên và được chống lại bởi một đầu dò đo biến dạng. Điều này đưa ra các phép đo lực tiếp tuyến trong tiếp điểm, được hiển thị dưới dạng lực ma sát trên bộ điều khiển.

Thông số kỹ thuật

Hình học tiếp xúc:	Hình trụ chéo
	Bóng trên hình trụ
	Chặn trên Ring
	Hai con lăn
Khoảng cách trung tâm trục:	60 milimét
Kích thước con lăn:	đường kính 60 mm
Mẫu vật trượt:	Bóng, con lăn hoặc khối 12,7 mm
Phạm vi tốc độ:	30 đến 850 vòng/phút
Vận tốc tương đương:	lên đến 4,7 m/s
Bánh răng tỷ lệ trượt:	0,00%, 3,33%, 5,00%, 10,00%, 15,00% & 20,00%
Phạm vi ma sát:	130 N
Đo lường ma sát:	Databeam (đầu dò đo biến dạng)
Phạm vi tải:	50 đến 750 N
Bộ truyền động tải:	Xi lanh khí nén
Kiểm soát tải:	Bộ điều chỉnh áp suất chính xác
Đo lường tải:	Bộ chuyển đổi áp suất
Nhiệt độ tắm:	môi trường xung quanh đến 150°C
Công suất lò sưởi:	150 W
Cảm biến nhiệt độ:	cặp nhiệt điện loại k
Giao diện:	Mô-đun giao diện liên kết nối tiếp USB
Phần mềm:	BÙ 2000
Động cơ:	Động cơ servo d.c. không chổi than – 200 W

Các thông số được kiểm soát tự động	Tốc độ quay
	Nhiệt độ hồ chứa
	Thời lượng kiểm tra

Các thông số được kiểm soát thủ công	Tải

Các thông số đo được	Tốc độ quay
	Tải
	Lực ma sát
	Nhiệt độ
	Số lượng các cuộc cách mạng
	Thời lượng kiểm tra
	Tốc độ trượt
	Hệ số ma sát
	Khoảng cách trượt

Các dịch vụ
Điện:	220/240V, một pha, 50 Hz, 1,2 kW
	110/120 V, một pha, 60 Hz, 1,2 kW
