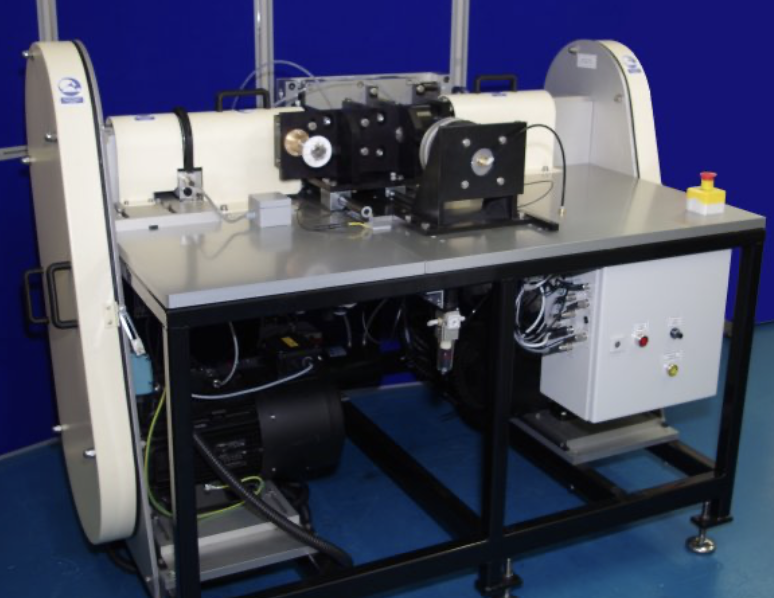

MÁY HAI CON LĂN TE 72, hãng PLINT

MÁY HAI CON LĂN TE 72, hãng PLINT

Mô tả

Máy hai con lăn TE 72 có hai động cơ, một để cung cấp công suất đầu vào và một để hấp thụ công suất truyền. Thiết kế thuộc loại con lăn “treo quá”, với các con lăn thử nghiệm được lắp quá mức ở cuối trục thử nghiệm của máy, trái ngược với sự sắp xếp “được hỗ trợ đầy đủ”, trong đó các con lăn thử nghiệm được gắn trên trục giữa các vòng bi, như với Máy hai con lăn TE 74.

• Thông số kỹ thuật

  Cấu hình hai con lăn tiêu chuẩn

  Kiểu:	Năng lượng lưu thông
  	Con lăn nhô ra
  	Trục chính đối lập
  	Khoảng cách trung tâm trục thay đổi
  Liên hệ:	Tiếp xúc đường thẳng, điểm hoặc hình elip
  Hình học:	Con lăn trên con lăn
  Góc nghiêng tối đa:	+/-3 độ
  Điều kiện kiểm tra:	Cuộn tinh khiết
  	Trượt/Lăn
  Môi trường:	Khô & Bôi trơn
  Đường kính con lăn tối đa:	120 milimét
  Đường kính con lăn tối thiểu:	50 milimét
  Khoảng cách trung tâm trục tối đa:	120 milimét
  Khoảng cách trung tâm trục tối thiểu:	50 milimét
  Độ dày con lăn tối đa:	30 mm
  Tải trọng tối đa:	5 kN
  Tỷ lệ trượt-cuộn:	0 – 200 % (cán thuần túy đến trượt thuần túy)
  Nhiệt độ con lăn:	Môi trường xung quanh đến 150°C
  Đo nhiệt độ:	Số lượng 2: IR không tiếp xúc
  Công suất động cơ tối đa:	7,5 kW @ 1500 vòng/phút
  Tốc độ động cơ tối đa:	3000 vòng/phút
  Tỷ lệ ổ đĩa:	2:1, 1:1, 1:2
  Tốc độ lăn tối đa:	6000 vòng/phút với tỷ lệ dây đai 2:1
  Mô-men xoắn tối đa 2:1 Tỷ lệ vành đai:	24 Nm @ 3000 vòng/phút
  Mô-men xoắn tối đa 2:1 Tỷ lệ vành đai:	12 Nm @ 6000 vòng/phút
  Tỷ lệ dây đai mô-men xoắn tối đa 1:1:	48 Nm @ 1500 vòng/phút
  Tỷ lệ vành đai mô-men xoắn tối đa 1:2:	96 Nm @ 750 vòng/phút
  Con lăn lập chỉ mục trên trống
  Liên hệ:	Tiếp xúc hình elip
  Hình học:	Con lăn lập chỉ mục trên trống
  Đường kính trống tối đa:	60 milimét
  Đường kính trống tối thiểu:	50 milimét
  Đường kính con lăn tối đa:	120 milimét
  Đường kính con lăn tối thiểu:	100 milimét
  Hành trình trục tối đa:	30 mm
  Các thông số được kiểm soát	Tốc độ động cơ
  	Chênh lệch tốc độ động cơ
  	Tải trọng được áp dụng
  	Thời gian kiểm tra
  Các thông số đo được	Tốc độ động cơ
  	Chênh lệch tốc độ động cơ
  	Số vòng quay
  	Tải trọng được áp dụng
  	Mô-men xoắn truyền
  	Điện trở tiếp xúc điện
  	Nhiệt độ bề mặt con lăn (khô)
  	Nhiệt độ bề mặt con lăn (khô)
  	Đầu ra cảm biến rung
  Các thông số được tính toán	Lực kéo
  	Hệ số lực kéo
  	Công suất ma sát
  Các dịch vụ
  Điện:	380/415V, ba pha cộng trung tính, 50/60 Hz, 16 kW
  Không khí sạch, khô:	4 cfm ở 8 bar (120 psi)
  Nước chính và cống thoát nước:	10 l/phút (điển hình)
