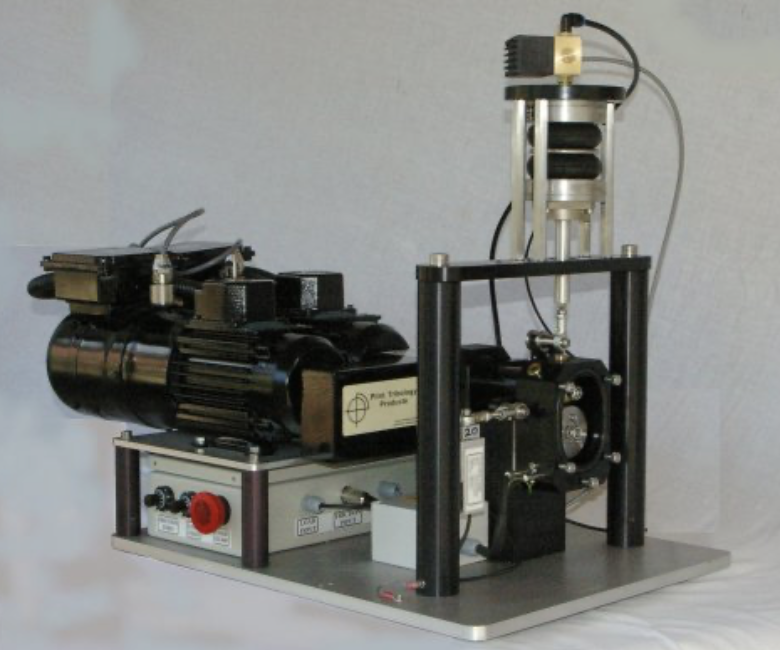

MÁY KÉO MINI TE 54, hãng PLINT

Mô tả

Máy kéo mini TE 54 có hai động cơ, một để cung cấp năng lượng đầu vào và một để hấp thụ năng lượng truyền qua. Thiết kế thuộc loại con lăn “treo quá mức”, với các con lăn thử nghiệm được gắn quá mức ở đầu trục thử nghiệm của máy. Tải là thông qua ống thổi khí nén điều khiển servo, với phản hồi chuyển đổi lực.

Thông số kỹ thuật

Đường kính mẫu bóng:	25 mm
Đường kính mẫu đĩa trên:	25 mm
Chiều rộng mẫu đĩa trên:	8 mm
Đường kính mẫu đĩa dưới:	50 milimét
Tốc độ bóng tối đa:	4.000 vòng/phút
Tốc độ vòng tối đa:	2.000 vòng/phút
Tốc độ bề mặt tối đa:	5,24 m/s
Tải trọng tối đa:	500 N
Áp suất Hertz tối đa (thép):	2.0 GPa
Nhiệt độ tắm dầu:	môi trường xung quanh đến 150°C
Công suất lò sưởi:	250 W
Cảm biến nhiệt độ:	cặp nhiệt điện loại k
Hệ thống tải:	Ống thổi khí nén với phản hồi lực
Ổ đĩa vector AC:	Hai vòng kín 0,75 kW với liên kết DC chung
Động cơ:	Liên tục: 0,75 kW @ 50 Hz @ 1.450 vòng/phút
Phản hồi:	Bộ mã hóa 2.048 ppr
Tỷ lệ ổ đĩa:
Động cơ:Ball:	1:1
Động cơ:Ring:	2:1
Giao diện:	Mô-đun giao diện liên kết nối tiếp
Phần mềm:	BÙ 2000

Các thông số được kiểm soát	Tốc độ động cơ
	Chênh lệch tốc độ động cơ
	Tải trọng được áp dụng
	Kiểm tra nhiệt độ bồn tắm

Các thông số đo được:	Tốc độ động cơ
	Chênh lệch tốc độ động cơ
	Tải trọng được áp dụng
	Lực kéo
	Kiểm tra nhiệt độ bồn tắm

Các tham số dẫn xuất	Vận tốc kéo
	Vận tốc trượt
	Tỷ lệ trượt/cuộn
	Hệ số lực kéo

Các dịch vụ
Điện:	380/415 V, ba pha, 50/60 Hz, 1,5 kW, với trung tính & nối đất
	220/240 V, ba pha, 50/60 Hz, 1,5 kW, với trung tính & nối đất
Không khí sạch, khô:	4 cfm ở 8 bar (120 psi)
