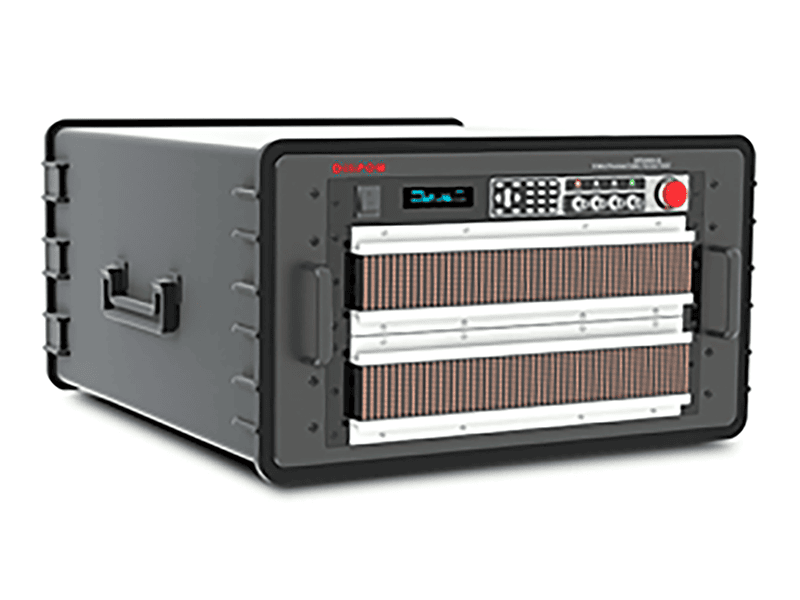

DP5000X-D Distributed Wire/Cable Harness Tester

Thương hiệu: HOPE INSTRUMENT

LIÊN HỆ MUA HÀNG: 02862726880

Danh mục: Máy kiểm tra bộ dây cáp

Mô tả

Máy kiểm tra bó dây/cáp phân phối DP5000X-D

Chức năng mạnh mẽ, phù hợp với nhiều nhu cầu kiểm tra khác nhau.
Phương pháp bốn dây, tối đa hóa việc sử dụng điểm kiểm tra.
Việc xét nghiệm phân tán được mở rộng đến 20.000 điểm.
Thiết kế bảng mạch thử nghiệm dạng mô-đun giúp dễ dàng mở rộng.
Độ phân giải tối thiểu của phép thử điện trở bật là 10μΩ
Nguồn điện áp thấp có thể lập trình 0~10V/1A
Nguồn điện cao áp lập trình được 0~1500V DC/1000V AC
Bộ phận chống tĩnh điện (ESD), kích thích dòng điện không đổi 1mA, phạm vi đo 0~100V.
Kiểm tra LCR, tần số kiểm tra 50~10kHz

Ứng dụng

Kiểm tra hệ thống dây dẫn phân tán cho tàu vũ trụ và vệ tinh.
Kiểm tra hệ thống dây dẫn phân phối của máy bay
Kiểm tra hệ thống dây dẫn điện phân phối cho hệ thống giao thông đường sắt

Thông số kỹ thuật

Model			DP5000/DP5000S
Chế độ đo			Bốn dây bên trong + bốn dây bên ngoài
Số điểm kiểm tra tối đa			1024/512
Điện áp đầu ra AC			50-1000V DC
Điện áp đầu ra DC			0-1500V DC
Độ chính xác đầu ra điện áp cao			±3%
Độ chính xác cao trong đo điện áp			±3%
Thời gian đo điện áp cao			0,02s – 60s, không bao gồm độ trễ của người dùng.
Thời gian đo điện áp thấp			0,02s – 60s, không bao gồm độ trễ của người dùng.
Thời gian đo O/S			500μS (1024 điểm, không bao gồm độ trễ của người dùng)
Các mục kiểm tra và phạm vi	O/S, O/S ngắt quãng, mạch hở ngắt quãng nhanh		2kΩ-100 kΩ
	Độ dẫn điện của dây dẫn bên trong (kiểm tra bốn dây)		0,1Ω-1MΩ
	Kiểm tra độ dẫn điện bốn dây bên ngoài	Phạm vi đo	1μΩ-100Ω
		Tín hiệu dòng điện	≤1A
	Dòng rò AC Hipot		0,01mA-10mA
	Dòng rò DC Hipot		0,1μA-5mA
	Điện trở cách điện DC Hipot		1MΩ-5GΩ
		Phạm vi đo	100mΩ-20MΩ
	Điện trở DC	Tín hiệu mức	0-5V
		Tín hiệu dòng điện	≤10mA
		Phạm vi đo điện dung	10pF-100mF
		Phạm vi đo điện trở	100mΩ-20MΩ
	LCR	Phạm vi đo điện cảm	10nH~100H
		Tín hiệu tần số	50Hz/60Hz/100Hz/120Hz/1kHz/10kHz/50kHz
		Chế độ phạm vi	AUTO/HOLD
		Tín hiệu mức	0,1/0,3V/1V
	Điốt/Điốt Zener	Phạm vi thử nghiệm	0-100V
		Tín hiệu kiểm tra	1mA/100V
	Kiểm tra một phía		Có
	Thẩm phán đầu cuối O/S		Có
Chức năng nâng cao			Kiểm tra liên tục theo chương trình / Tìm kiếm điểm tự động / Tự động chẩn đoán
Chế độ quét thử nghiệm			Tự động/thủ công/bên ngoài
Tín hiệu đo			tín hiệu đo điện áp thấp
Bộ nhớ lưu trữ			Số lượng tập tin kiểm thử tối đa 500 bộ.
Điện áp hệ điều hành			5V
Bảng			Hệ thống/ Nhanh/ Chỉnh sửa/ Chức năng
Chỉ báo			Đạt/ Không đạt Đèn báo LED đỏ-xanh HV/ Màn hình hiển thị/ Âm thanh
Kích thước (RộngCaoSâu)			483265510 mm
Cân nặng			25 kg
