Mô tả

Nguyên lý hoạt động

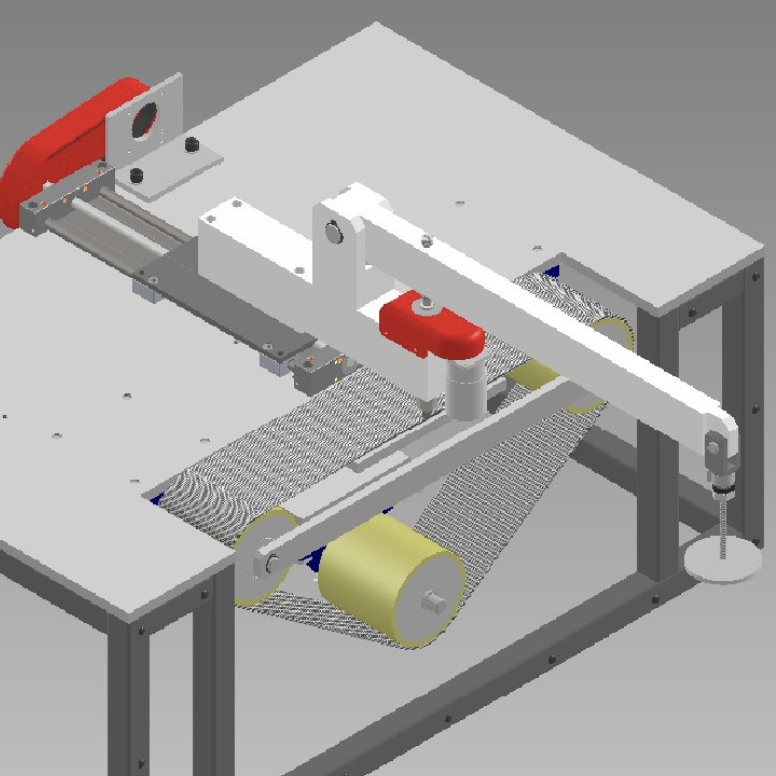

Máy kiểm tra mài mòn đai ST-BA sử dụng phương pháp pin-on-quay-belt để đánh giá khả năng chống mài mòn của vật liệu. Trong quá trình thử nghiệm, chốt xoay được ép lên đai mài mòn dưới tải trọng được kiểm soát bằng hệ thống trọng lượng chuẩn. Điều này giúp đảm bảo kết quả thử nghiệm có tính nhất quán và độ lặp lại cao.

Mô phỏng điều kiện làm việc thực tế

Cơ chế trượt tuyến tính có động cơ giúp chốt di chuyển dần trên bề mặt vật liệu mài mòn mới theo chiều dài đường thử. Thiết kế này mô phỏng gần giống các điều kiện mài mòn thực tế trong môi trường làm việc.

Hệ thống điều khiển chính xác

Để duy trì các điều kiện thử nghiệm ổn định, hệ thống truyền động cho phép điều chỉnh tốc độ quay của cả chốt và đai mài mòn. Thanh trượt lập chỉ mục dẫn hướng chốt dọc theo dây đai, giúp phân bố mài mòn đồng đều trên toàn bộ bề mặt thử nghiệm.

Đánh giá và so sánh vật liệu

Các đường mài mòn liên tiếp được bố trí riêng biệt nhằm tránh chồng lấn. Điều này cho phép kiểm tra mẫu tham chiếu trên một vùng chưa sử dụng, song song với đường thử của mẫu chính. Nhờ đó, kết quả so sánh giữa các vật liệu trở nên chính xác và đáng tin cậy hơn.

Ứng dụng

Thiết bị cung cấp phương pháp đánh giá mài mòn chính xác và tiêu chuẩn hóa. Máy phù hợp để thử nghiệm kim loại, gốm sứ, polyme và các loại lớp phủ kỹ thuật. Đây là giải pháp lý tưởng cho nghiên cứu vật liệu, kiểm soát chất lượng và các ứng dụng công nghiệp.

Tiêu chuẩn áp dụng

Máy kiểm tra mài mòn đai ST-BA được thiết kế và vận hành theo tiêu chuẩn ASTM G132.

Thông số kỹ thuật

Ghim:Đường kính 2 – 10 mmTốc độ quay của pin:15 – 50 vòng/phútTải trọng tối đa:200N (trọng lượng chết)Áp suất tiếp xúc danh nghĩa:1 – 2,5 MPaTốc độ trượt:10 – 100 ms^-1Chiều dài đường mòn:4 – 10 mChiều rộng đai:100 milimétChiều dài đai:1.200 – 2.000 mmMài mòn:150 hạt garnetChất mài mòn thay thế:80 – 220 gritỔ đĩa vành đai:d.c. động cơ giảm tốcỔ đĩa Pin:d.c. động cơ giảm tốcỔ đĩa lập chỉ mục:động cơ servo a.cNhiệt độ:Môi trường xung quanhKiểm soát và tự động hóa:PLC & Giao diện màn hình cảm ứng

Các thông số được kiểm soát tự động

:

Tốc độ quay của pinTốc độ trượtThời lượng kiểm traCác thông số được kiểm soát thủ côngTải

Phân tích sau bài kiểm tra

Mất hao mòn vật liệuTỷ lệ hao mònHồ sơ theo dõi WearHiệu suất vật liệu so sánh

Các dịch vụ

Điện:Ổ đĩa vành đai:24 VDC, 17,2 A, 10 Nm, 102 WỔ đĩa Pin:12 VDC, 10 NcmỔ đĩa lập chỉ mục:230 V, 1,1 A, 3,4 Nm (đỉnh)
