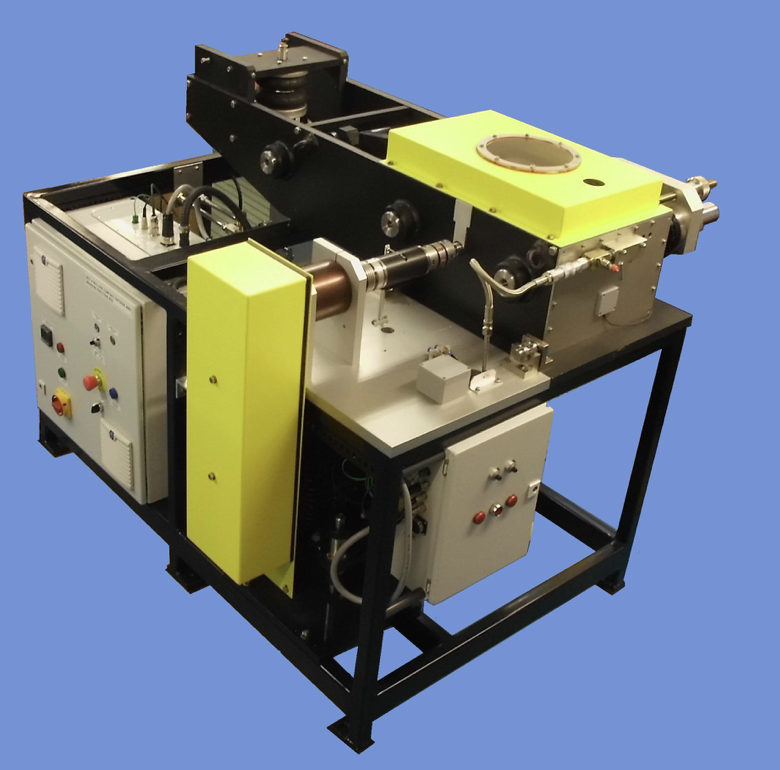

Máy thử nghiệm mỏi do tiếp xúc lăn và ma sát ổ lăn RCF 4 , hãng PLINT

Máy thử nghiệm mỏi do tiếp xúc lăn và ma sát ổ lăn RCF 4 , hãng PLINT

Mô tả

RCF 4 Rolling Contact Fatigue & Bearing Friction Rig có thể được sử dụng cho cả kiểm tra độ bền và đo tổn thất ma sát chịu lực chính xác. Có sẵn hai cụm thử nghiệm:
• tải trọng xuyên tâm và trục kết hợp
• tải trọng trục hai chiều
Tải trọng được áp dụng bằng các ống thổi khí nén điều khiển servo với phản hồi đầu dò lực.
Một đầu dò mô-men xoắn thẳng hàng được cung cấp để đo ma sát, với tốc độ tối đa cho phép là 10.000 vòng / phút.
Nhiệt độ vòng bi bên ngoài được đo bằng cặp nhiệt điện và một cảm biến rung với mạch kích hoạt mức có thể điều chỉnh được cung cấp để dừng máy khi bị mỏi tiếp xúc lăn.
Một mô-đun dịch vụ bôi trơn tích hợp được trang bị theo tiêu chuẩn kết hợp bể chứa với lò sưởi ngâm, bơm phân phối, bơm nhặt rác, bộ trao đổi nhiệt dầu thành nước để làm mát và thay đổi bộ lọc.

• Thông số kỹ thuật

  Thông số kỹ thuật
  Động cơ:	Động cơ vector a.c. 4 kW và ổ đĩa với phản hồi bộ mã hóa
  Tốc độ động cơ tối đa:	3.000 vòng/phút
  Lái xe tốc độ cao:	Thắt lưng phẳng
  Tỷ lệ:	6.7:1
  Lái xe tốc độ thấp:	Dây đai thời gian
  Tỷ lệ:	1:2 và 2:1
  Tốc độ trục chính tối đa:	10.000 vòng/phút
  Phạm vi đầu dò mô-men xoắn:	50 Nm
  Tỷ lệ cung cấp chất bôi trơn tối đa:	6,8 l/phút
  Nhiệt độ cung cấp chất bôi trơn tối đa:	Môi trường xung quanh đến 150°C
  Bộ lọc thay đổi:	3 micron
  Giao diện:	Giao diện vi điều khiển USB Phoenix Tribology
  Phần mềm:	BÙ 2020
  Các thông số được kiểm soát	Tốc độ động cơ
  	Tải trọng được áp dụng
  	Kiểm tra nhiệt độ chất lỏng
  	Thời gian kiểm tra
  Các thông số được ghi lại	Tốc độ động cơ
  	Tải trọng được áp dụng
  	Tổng ma sát ổ trục
  	Nhiệt độ đầu vào chất bôi trơn
  	Chịu nhiệt độ cuộc đua bên ngoài
  	Đầu ra cảm biến rung
  RCF 4/1 Tải trọng xuyên tâm và dọc trục kết hợp
  Cấu hình:	Bốn vòng bi nối tiếp
  Các loại vòng bi:	Con lăn hình nón, hình cầu, hình trụ, tiếp xúc góc cạnh, bóng rãnh sâu
  Đường kính trục:	40 mm đến 65 mm
  Đường kính ngoài chịu lực tối đa:	140 milimét
  Tải trọng trục tối đa trên mỗi ổ trục:	16 kN
  Tải trọng xuyên tâm tối đa trên mỗi ổ trục:	40 kN
  Tải trọng trục tối đa:	16 kN
  Tải trọng xuyên tâm tối đa:	80 kN
  Lắp ráp thử nghiệm RCF 4/2 – Tải trọng trục hai chiều
  Cấu hình:	Hai vòng bi sâu nối tiếp
  Các loại vòng bi:	Lùm cây sâu và tiếp xúc góc cạnh (tải một chiều)
  Đường kính trục:	20 mm đến 40 mm
  Đường kính ngoài chịu lực tối đa:	90 mm
  Tải trọng trục tối đa trên mỗi ổ trục:	4 kN
  Tải trọng trục tối đa:	4 kN
  Các dịch vụ
  Điện:	415 V, ba pha, 50/60 Hz, 7,5 kW
  Không khí sạch, khô:	4 cfm ở 8 bar (120 psi)
  Nước chính và cống thoát nước:	10 l/phút (điển hình)
