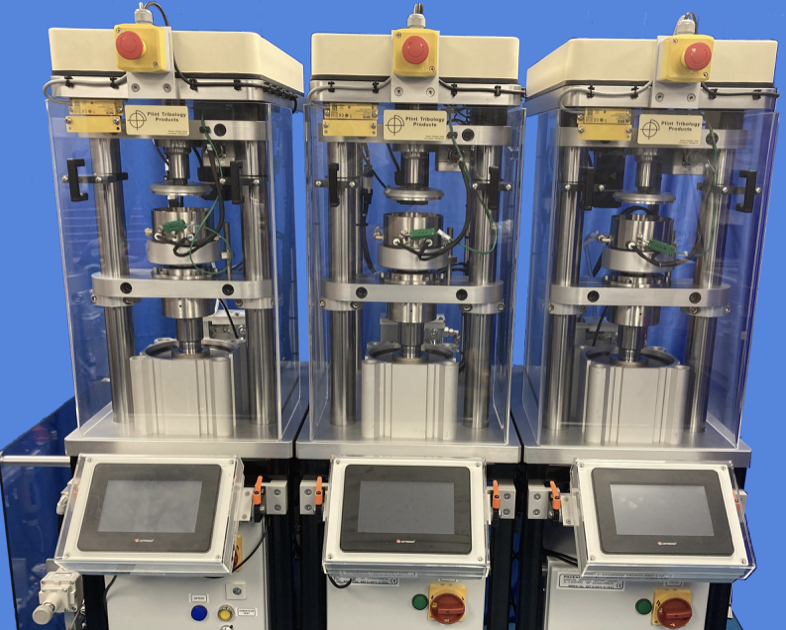

Máy thử nghiệm mỏi do tiếp xúc lăn RCF 5, hãng PLINT

RCF 5 ROLLING CONTACT FATIGUE MACHINE – 3000 rpm

Thương hiệu: PLINT (Anh Quốc)

LIÊN HỆ MUA HÀNG: 02862726880

Mô tả

Máy thử nghiệm mỏi do tiếp xúc lăn RCF 5, hãng PLINT

Giới thiệu

Máy thử nghiệm mỏi do tiếp xúc lăn RCF 5 của PLINT được thiết kế để đánh giá tuổi thọ mỏi của vòng bi và các chi tiết chịu tải trong điều kiện tiếp xúc lăn. Trên thực tế, ngay cả những phần tử cán có cùng thiết kế, cùng vật liệu và được thử nghiệm trong các điều kiện giống nhau vẫn có thể cho kết quả tuổi thọ khác biệt đáng kể.

Nguyên nhân chủ yếu đến từ sự không đồng nhất của thép chế tạo vòng bi. Vì vậy, việc thực hiện nhiều lần thử nghiệm lặp lại là cần thiết để đảm bảo độ tin cậy của kết quả. Số lượng mẫu thử phụ thuộc vào mức độ chính xác mong muốn, nhưng thường dao động từ 10 đến 30 mẫu hoặc nhiều hơn.

Mô tả thiết bị

Máy được thiết kế dạng đứng đặt sàn và có thể vận hành như một thiết bị độc lập hoặc kết hợp thành hệ thống nhiều trạm thử nghiệm. Khi sử dụng nhiều trạm, các thiết bị có thể chia sẻ chung nguồn tải khí nén, giúp giảm chi phí đầu tư và đảm bảo tải trọng được phân phối đồng đều cho từng trạm.

Mỗi trạm thử nghiệm được trang bị bộ điều khiển PLC với màn hình cảm ứng trực quan. Người dùng có thể điều chỉnh độc lập tốc độ động cơ và nhiệt độ của từng cụm thử nghiệm. Hệ thống cảm biến rung tích hợp liên tục theo dõi tình trạng hoạt động của mẫu thử và tự động dừng động cơ khi phát hiện dấu hiệu mỏi tiếp xúc lăn.

Các bộ truyền động tải được kết nối song song với nguồn khí nén chung. Tải trọng được thiết lập thông qua bộ điều áp chính xác và được giám sát bằng bộ chuyển đổi áp suất đã hiệu chuẩn. Ngoài ra, các van khóa thủ công cho phép cách ly từng trạm thử nghiệm khi cần bảo trì hoặc thay thế mẫu.

Mỗi trạm được trang bị hệ thống tuần hoàn chất bôi trơn độc lập nhằm đảm bảo điều kiện bôi trơn ổn định trong suốt quá trình thử nghiệm. Điều này giúp nâng cao độ chính xác và độ lặp lại của kết quả đo.

Thiết bị có thiết kế gọn gàng, tối ưu diện tích lắp đặt và dễ dàng vận hành. Giao diện điều khiển thân thiện giúp giảm thời gian đào tạo và nâng cao hiệu quả sử dụng trong phòng thí nghiệm cũng như các trung tâm nghiên cứu vật liệu.

Thông số kỹ thuật

Thông số	Giá trị
Hình học thử nghiệm	Bộ chuyển đổi vòng bi tiếp xúc góc hình nón (Vòng bi 7206)
	Vòng bi lực đẩy trên bộ chuyển đổi đĩa (Vòng bi 51208)
	Vòng bi lực đẩy con lăn trên bộ chuyển đổi đĩa (Vòng bi 81208 TN)
Chuyển động	Quay
Tải trọng trục	200 – 10.000 N
Tốc độ	30 – 3.000 vòng/phút
Công suất động cơ	400 W tại 3.000 vòng/phút
Nhiệt độ làm việc	Nhiệt độ môi trường đến 120°C
Số lượng trạm thử nghiệm	Tối đa 6
Hệ thống điều khiển	PLC
Mô-đun bôi trơn	Bao gồm

Các thông số điều khiển

Thông số	Mô tả
Tải trọng	Hệ thống khí nén với bộ truyền động song song
Tốc độ quay	Điều khiển độc lập cho từng trạm
Nhiệt độ	Điều khiển độc lập cho từng trạm
Mức rung động	Giám sát riêng cho từng trạm

Các thông số được ghi nhận

Thông số	Mô tả
Tải trọng	Đo bằng đầu dò áp suất cho từng cụm lắp đặt
Nhiệt độ	Ghi nhận tại từng trạm thử nghiệm
Thời gian thử nghiệm	Ghi nhận riêng cho từng trạm

Yêu cầu lắp đặt

Dịch vụ	Thông số
Nguồn điện	220/240 V, 1 pha, 50 Hz, 2 kW
	110/120 V, 1 pha, 60 Hz, 2 kW
Khí nén sạch và khô	4 cfm tại 8 bar (120 psi)

Ưu điểm nổi bật

Đánh giá chính xác tuổi thọ mỏi do tiếp xúc lăn của vòng bi và chi tiết cơ khí.
Hỗ trợ tối đa 6 trạm thử nghiệm hoạt động đồng thời.
Điều khiển PLC hiện đại với màn hình cảm ứng trực quan.
Theo dõi rung động và tự động dừng khi phát hiện hư hỏng.
Hệ thống bôi trơn độc lập cho từng trạm thử nghiệm.
Thiết kế gọn gàng, dễ vận hành và bảo trì.
Phù hợp cho các phòng nghiên cứu vật liệu, nhà sản xuất vòng bi và trung tâm kiểm định chất lượng.
