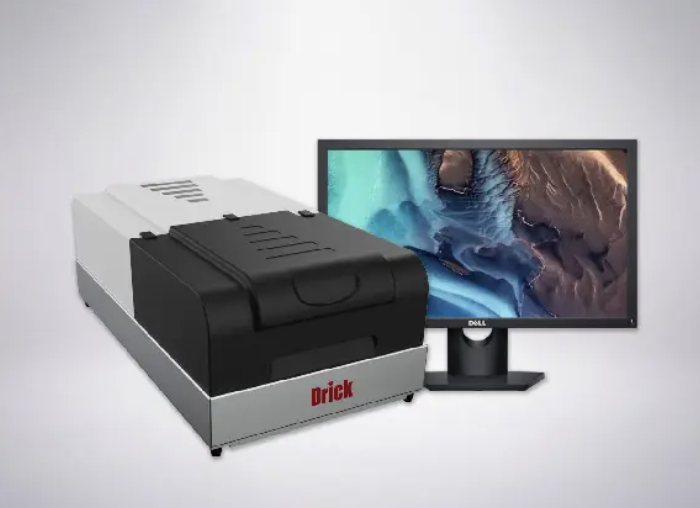

Máy đo độ thấm khí DRK310- Phương pháp chênh lệch áp suất, hãng Drick

Máy đo độ thấm khí DRK310- Phương pháp chênh lệch áp suất, hãng Drick

Các sản phẩm

Kiểm tra tính thấm khí.

Thích hợp để kiểm tra độ thấm khí O2, CO2, N2 và các loại khí không độc hại khác của màng nhựa, màng composite, vật liệu có rào cản cao, tấm, lá kim loại, cao su và các vật liệu khác

Nguyên tắc dụng cụ

1.Áp suất chênh lệch phương pháp

Đặt mẫu đặt trước giữa buồng áp suất cao và buồng áp suất thấp, nén và bịt kín, sau đó hút bụi các buồng áp suất cao và áp suất thấp cùng lúc; sau khi hút bụi trong một khoảng thời gian nhất định và độ chân không giảm xuống giá trị yêu cầu, đóng buồng áp suất thấp và chuyển sang buồng áp suất cao Đổ đầy khí thử vào buồng và điều chỉnh áp suất của buồng áp suất cao để duy trì chênh lệch áp suất không đổi ở cả hai phía của mẫu; khí thấm từ phía áp suất cao của mẫu đến phía áp suất thấp dưới tác động của chênh lệch áp suất; đo chính xác sự thay đổi áp suất trong buồng áp suất thấp và tính toán các thông số hiệu suất thấm khí của mẫu.

2.Tiêu chuẩn tuân thủ

YBB 00082003, GB/T 1038, ASTM D1434, ISO 2556, ISO 15105-1, JIS K7126-A.

3.Kỹ thuật đặc trưng

Cảm biến chân không và cảm biến áp suất có độ chính xác cao nhập khẩu, độ chính xác kiểm tra cao;

Điều khiển nhiệt độ hai chiều nóng và lạnh bán dẫn, loại song song, độ tin cậy cao;

Các bộ phận đường ống van chính xác, bịt kín kỹ lưỡng, chân không tốc độ cao, giải hấp triệt để, giảm sai sót kiểm tra;

Thiết kế chống rò rỉ bên mẫu, giảm rò rỉ khi lắp đặt mẫu;

Kiểm soát áp suất chính xác để duy trì chênh lệch áp suất giữa buồng áp suất cao và áp suất thấp trong phạm vi rộng;

Công nghệ cơ bản được cấp bằng sáng chế để loại bỏ rò rỉ nền hệ thống và giảm lỗi kiểm tra;

Tự động thông minh: tự kiểm tra khi bật nguồn, để tránh không thể tiếp tục kiểm tra; một nút bấm bắt đầu thực hiện bài kiểm tra hoàn toàn tự động.

Ghi dữ liệu: Ghi đồ họa, toàn bộ quy trình và phần tử đầy đủ, dữ liệu sẽ không bị mất sau khi mất điện.

Bảo mật dữ liệu: Mô-đun phần mềm “Hệ thống máy tính theo tiêu chuẩn GMP” tùy chọn, với chức năng quản lý người dùng, quản lý quyền, theo dõi kiểm tra dữ liệu và các chức năng khác.

Môi trường làm việc: trong nhà. Không cần môi trường nhiệt độ và độ ẩm không đổi (giảm chi phí sử dụng) và dữ liệu thử nghiệm không bị ảnh hưởng bởi nhiệt độ và độ ẩm môi trường.

Thông số

Mục	Thông số	Mục	Thông số
Lỗi kiểm tra	0,01cm3/m2·ngày·0,1MPa	Sự định cỡphương pháp	Phim đứng
Lỗi chân không	0,1Pa	Phạm vi chân không	1333,33 Pa
chân không	<10 ngày	chân khônghiệu quả	thấp hơn 27Pa trong 20phút
Phạm vi nhiệt độ	15oC～50oC	Nhiệt độlỗi điều khiển	± 0,1oC
Mẫu vậtđộ dày	3mm	Khu vực thử nghiệm	50cm2(Hình tròn)
Kiểm tra không khí	O2,N2,CO2 và khí không độc hại	Áp suất thử	0,1～0,2 MPa
Giao diện khí	1/8”	Áp suất không khí	0,1～0,8 MPa
Nguồn điện	AC220V 50Hz	Quyền lực	<1500W
Người mẫu	DRK310
Phạm vi kiểm tra	0,1-50.000
Số lượng mẫu vật	1
Số lượngcảm biến chân không	1
Phương pháp thử	Buồng đơn
Kích thước máy chủ	585×640×380mm(Dài/Rộng/Cao)
trọng lượng máy chủ	50Kg

Cấu hình tiêu chuẩn

Máy chủ kiểm tra, bơm chân không, phần mềm kiểm tra, bộ lấy mẫu, máy tính DELL (không có BSG-11), ống thổi chân không, van giảm áp xi lanh khí và phụ kiện đường ống, mỡ bịt kín, màn hình DELL 21,5 inch và máy chủ được tích hợp vào máy chủ thử nghiệm .

Phụ kiện tùy chọn:thiết bị kiểm tra container, bộ phận kiểm soát độ ẩm.

Các bộ phận tự cung cấp:kiểm tra khí và xi lanh
