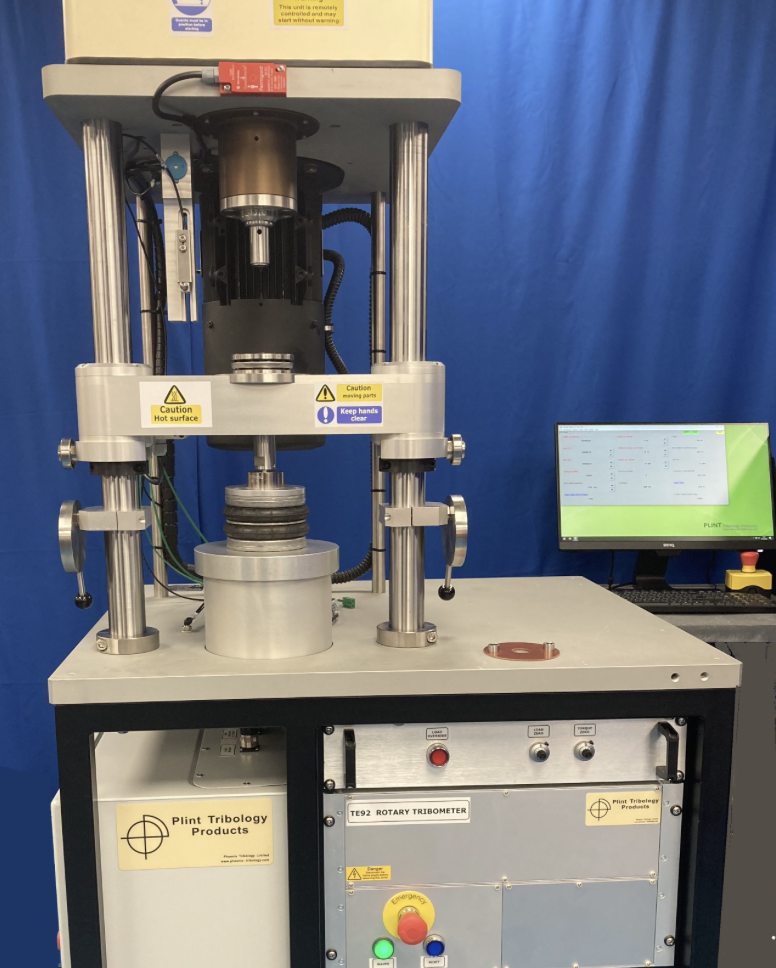

Máy đo ma sát quay TE 92, hãng PLINT

Mô tả

Máy đo Tribometer quay TE 92 là một máy kiểm tra đa năng cho công việc nghiên cứu và phát triển vật liệu và chất bôi trơn. Với tải trọng trục và nền tảng thử nghiệm mở, máy có thể chứa nhiều hình học thử nghiệm. Có sẵn hai phiên bản của máy.

Đo tải và mô-men xoắn

Bộ điều hợp thử nghiệm được gắn trên dầm chữ thập với vòng bi tuyến tính được gắn trên các cột máy, được nạp từ bên dưới bằng ống thổi khí nén với đầu dò lực thẳng hàng để đo và điều khiển tải trọng. Có hai cụm tải có thể hoán đổi cho nhau TE 92/1 và TE 92/2, cung cấp tỷ lệ giảm tải 500:1.
Các bộ điều hợp thử nghiệm được đặt trên ổ đỡ lực đẩy cho phép quay tự do dưới tác động của mô-men xoắn ma sát, được chống lại bởi bộ chuyển đổi lực đo biến dạng.

Đo nhiệt độ

Cặp nhiệt điện được đặt trong bộ điều hợp thử nghiệm để đo nhiệt độ của mẫu thử (vật liệu hoặc chất bôi trơn) và phép đo này được sử dụng làm phản hồi cho phần mềm điều khiển nhiệt độ PID.

Đo độ rung

Một cảm biến áp điện được cung cấp để theo dõi độ rung. Độ nhạy của mạch phát hiện có thể được điều chỉnh bởi người vận hành. Sự gia tăng đột ngột mức độ rung, ví dụ, gây ra bởi hư hỏng rỗ trong thử nghiệm mỏi tiếp xúc lăn, sẽ làm ngắt mạch và dừng động cơ.

Thông số kỹ thuật

	TE 92	TE 92HS
Tốc độ quay:	30 đến 3.000 vòng/phút	30 đến 3.000 vòng/phút
	60 đến 6.000 vòng/phút	100 đến 10.000 vòng/phút
Tải trọng mang trục chính:	10.000 N @ 3.000 vòng/phút	10.000 N @ 3.000 vòng/phút
		4.000 N @ 10.000 vòng/phút
Tốc độ trục chính tối đa:	6.000 vòng/phút	10.000 vòng/phút

Công suất mô-men xoắn:	14 Nm @ 30 đến 1500 vòng/phút	14 Nm @ 30 đến 1500 vòng/phút
	7 Nm @ 3.000 vòng/phút	7 Nm @ 3.000 vòng/phút
	3,5 Nm @ 6.000 vòng/phút	2,1 Nm @ 10.000 vòng/phút
Động cơ:	2,2 kW ac @ 1.500 vòng/phút	2,2 kW ac @ 1.500 vòng/phút
	Quá tải 100% trong 30 giây	Quá tải 100% trong 30 giây
