Máy thử mài mòn Fretting sử dụng cơ cấu áp điện TE 44

Mô tả

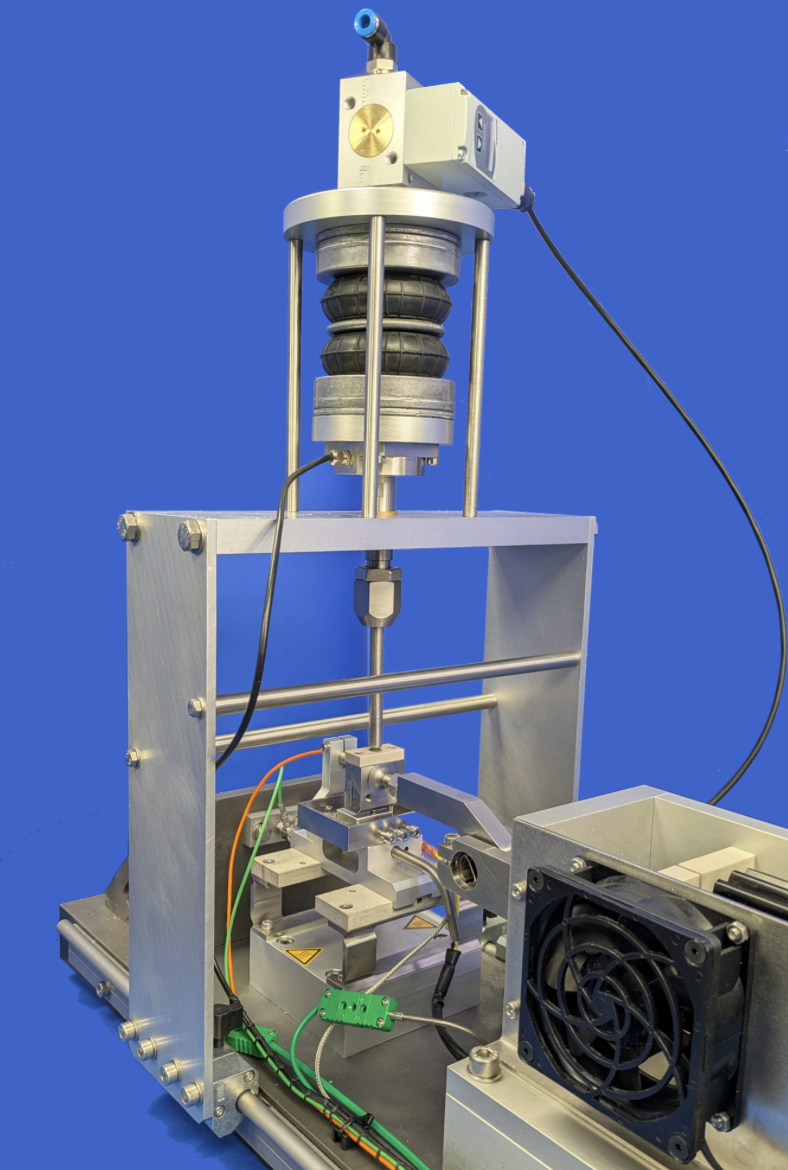

TE 44 Piezo Fretting Rig là thiết bị thử nghiệm mài mòn vi dao động (fretting) sử dụng bộ truyền động áp điện (piezoelectric actuator) được điều khiển bởi bộ điều khiển tương tự tần số cao. Hệ thống nhận tín hiệu điều khiển thông qua thẻ thu thập dữ liệu và điều khiển 16 bit kết nối với máy tính chạy phần mềm COMPEND 2020. Các chức năng điều khiển thích ứng theo thời gian thực cho phép thiết bị duy trì độ chính xác cao ngay cả khi làm việc với các tải trọng phi tuyến. Thiết bị hỗ trợ các dạng sóng hình sin, hình vuông và hình tam giác với tần số dao động lên đến 100 Hz.

Chế độ thử nghiệm linh hoạt

Hệ thống tải khí nén điều khiển servo được trang bị để thực hiện các phép thử fretting chuyển động song song thông thường. Khi hệ thống tải này được vô hiệu hóa, hướng của mẫu thử có thể được thay đổi từ chuyển động song song sang chuyển động vuông góc. Nhờ đó, thiết bị có thể thực hiện nhiều loại thử nghiệm khác nhau như fretting Hertzian, fretting va đập (impact fretting), đo độ cứng vi mô cảm biến độ sâu (depth-sensing microhardness) và các phép thử độ cứng cảm biến độ sâu khác.

Chức năng gia nhiệt mẫu được tích hợp cho cấu hình thử nghiệm fretting chuyển động song song, cho phép đánh giá đặc tính ma sát và mài mòn trong điều kiện nhiệt độ cao.

Các cảm biến bao gồm:
Đầu dò Piezo cho:
• Lực ma sát
• Tải trọng Hertzian Fretting
• Lực tác động
Đầu dò đo biến dạng cho:
• Tải chuyển động song song
Đầu dò đo biến dạng cho:
• Độ cứng Indentation Force
Đầu dò điện dung cho:
• Đo lường dịch chuyển

Các thông số đo được

Thông số	Giá trị đo
Tần số	Frequency
Dịch chuyển hành trình	Stroke displacement
Tải trọng	Load
Lực ma sát	Friction force
Nhiệt độ	Temperature
Độ sâu vết lõm	Indentation depth
Độ cứng vi mô cảm biến độ sâu	Depth-sensing microhardness
