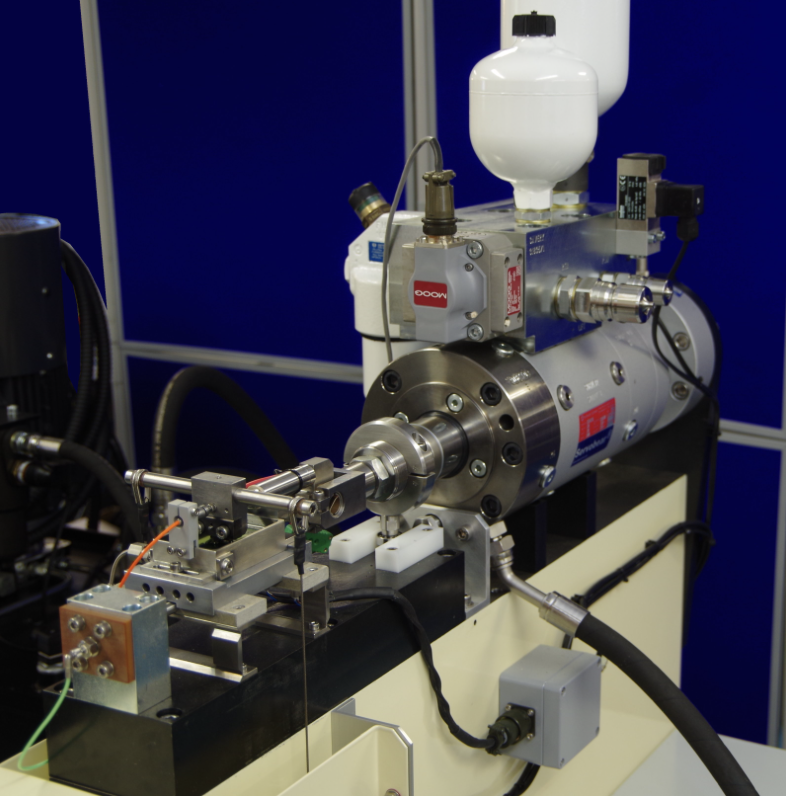

Máy trượt và FRETTING KHÔ & BÔI TRƠN, hãng PLINT

Mô tả

Máy trượt và xoay vòng quay khô & bôi trơn DN 44 kết hợp bộ truyền động thủy lực servo được điều khiển bởi bộ điều khiển tương tự tần số cao, lấy được các điểm đặt của nó thông qua điều khiển 16 bit và thẻ thu thập dữ liệu từ PC tiêu chuẩn, chạy phần mềm COMPEND 2020. Các tính năng điều khiển thích ứng thời gian thực được cung cấp trong phần mềm cho phép điều khiển bộ truyền động có độ chính xác cao khi làm việc với tải phi tuyến tính cao. Các dạng sóng hình sin, hình vuông, hình tam giác và ngẫu nhiên có thể được lập trình và tùy thuộc vào khả năng vật lý của hệ thống thủy lực, tần số dao động lên đến 200 Hz có thể được kiểm soát.

Máy phát tín hiệu nhiễu loạn nhỏ DN 44/1

Bộ tạo tín hiệu bổ sung tùy chọn và hệ thống phân tích tín hiệu này cho phép tạo ra chuyển động trượt kết hợp với rung động đồng trục. Bộ khuếch đại servo tiêu chuẩn kết hợp một điểm nối tổng hợp trên giai đoạn đầu vào với đầu vào kép. Điều này có nghĩa là với việc bổ sung bộ phát tín hiệu thứ hai, hai đầu vào tín hiệu riêng biệt, một tần số thấp và hành trình dài và một tần số cao và hành trình ngắn, có thể được kết hợp, do đó tạo ra chuyển động qua lại với độ rung chồng lên nhau từ một bộ truyền động thủy lực servo duy nhất.

Thông số kỹ thuật

Loại liên hệ:	Bóng/Phẳng
	Căn hộ/Phẳng
	Đường thẳng/Phẳng
Loại chuyển động:	Hình Sin, Hình vuông, Hình tam giác và Ngẫu nhiên
Tải:	5 đến 1.000 N
Lực ma sát:	Tối đa +/-500 N
Đột quỵ – biến đổi liên tục:	10 micron đến 20 mm
Tần suất:	0,1 Hz đến 200 Hz
Môi trường:	Khô hoặc bôi trơn
Nhiệt độ:	Môi trường xung quanh đến 600°C
Van Servo phản ứng siêu cao:	12 l/phút
Vòng bi truyền động:	Thủy tĩnh
Tải trọng động:	5,7 kN
Tải trọng tĩnh:	8,6 kN
Bộ nguồn thủy lực:	12 l/phút ở 250 bar
Giao diện tốc độ cao:	Cổng USB ADC
Giải pháp:	16 bit
Số lượng kênh đầu vào:	1 đến 6
Tốc độ dữ liệu tối đa:	Tất cả các kênh ở 50 kHz
Giao diện:	Mô-đun giao diện liên kết nối tiếp
Phần mềm:	BÙ 2000

Máy phát tín hiệu nhiễu loạn nhỏ DN 44/1
Loại chuyển động:	Đột quỵ trượt hình sin với nhiễu loạn hình sin chồng lên nhau đồng tuyến tính
Chuyển động trượt:
Đột quỵ tối đa:	20 mm (Biên độ: 10 mm)
Loại chuyển động:	Hình sin
Tần số (FS):	0 đến 5 Hz
Chuyển động rung:
Đột quỵ/Tần số:	200 micron (Biên độ 100 micron) @ 0 đến 200 Hz
	100 micron (Biên độ 50 micron) @ 0 đến 300 Hz
Tần số (FP):	0 – 300 Hz
Yêu cầu kiểm soát:	FP phải lớn hơn FS x 20

Các thông số được kiểm soát	Tần suất
	Đột quỵ
	Tải
	Nhiệt độ
	Thời lượng kiểm tra

Các thông số đo được	Tần suất
	Đột quỵ
	Tải
	Ma sát
	Nhiệt độ
	Điện trở tiếp xúc điện

Các dịch vụ
Điện:	380/415V, ba pha + trung tính, 50 Hz, 7,5 kW
	380/415V, ba pha + trung tính, 60 Hz, 7,5 kW
Nước chính và cống thoát nước:	10 l/phút (điển hình)
