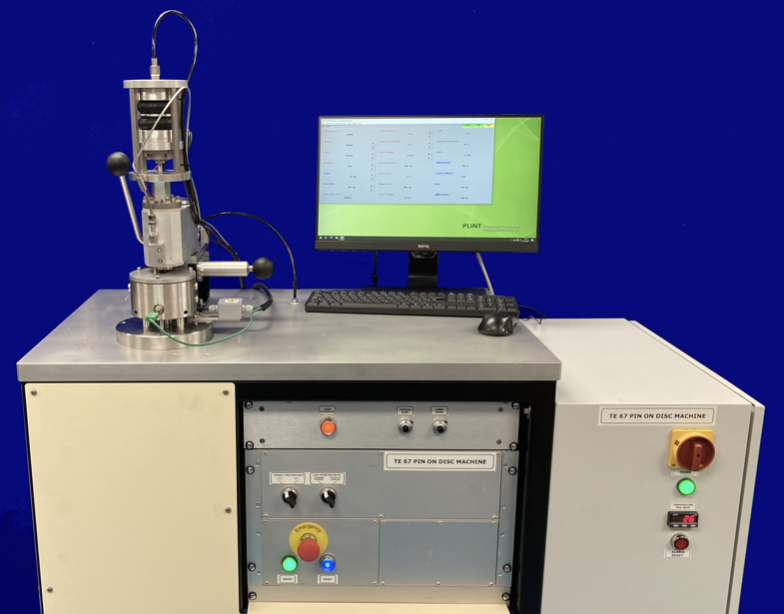

Máy thử ma sát và mài mòn chốt trên đĩa TE 67, hãng PLINT

Mô tả

TE 67 Pin-on-Disc có cấu hình thử nghiệm kinh điển, trong đó một chốt hoặc viên bi được đặt theo phương thẳng đứng lên bề mặt của đĩa quay theo phương ngang. Thiết bị cũng có thể được sử dụng với nhiều cấu hình và hình học thử nghiệm khác nhau.

Các đặc điểm chính của thiết bị gồm:

Giá đỡ đĩa và chốt có độ cứng cao, giúp duy trì tiếp xúc phẳng và ổn định giữa các bề mặt.
Sử dụng hệ thống tải khí nén tác dụng lên chốt nhằm giảm ảnh hưởng của quán tính tải trong quá trình tiếp xúc.

Hệ thống tải khí nén là một điểm khác biệt của TE 67 so với các thiết kế Pin-on-Disc sử dụng tải trọng chết và dầm tải. Quán tính của hệ thống tải có thể ảnh hưởng đáng kể đến đặc tính ma sát và mài mòn trong quá trình thử nghiệm.

Đĩa thử nghiệm được gắn trên trục chính của máy và dẫn động bằng động cơ xoay chiều điều khiển vector. Hệ thống phản hồi từ bộ mã hóa giúp duy trì tốc độ quay ổn định và cho phép điều chỉnh tốc độ chính xác.

Cụm giá đỡ chốt gồm một khối nhôm có khả năng xoay quanh trục thẳng đứng đi qua tâm. Bán kính đường chạy thử nghiệm được thiết lập bằng cách di chuyển cụm giá đỡ chốt theo phương xuyên tâm.

Thông số kỹ thuật

Thông số	Giá trị
Tốc độ quay	20 đến 2.000 vòng/phút
Tốc độ trượt tương đương	0,05 đến 8 m/s
Bán kính đường chạy thử nghiệm	0 đến 35 mm
Cụm tải khí nén
Phạm vi tải	25 đến 1.000 N
Biên độ tải theo chu kỳ	Lên đến 50% giá trị đặt
Loại tải theo chu kỳ	Sóng hình sin hoặc sóng tam giác
Tốc độ tải theo chu kỳ	Tối đa 1 Hz
Cụm tải trọng chết
Phạm vi tải	5 đến 100 N
Lực ma sát	0 đến 50 N và 0 đến 1.000 N
Đo độ mài mòn	LVDT, 0 đến 2,5 mm
Độ phân giải	Tốt hơn 1 µm
Điện thế tiếp xúc	Tín hiệu DC 40 mV
Cảm biến nhiệt độ	Cặp nhiệt điện loại K
Mẫu đĩa	Đường kính 75 mm × dày 8 mm
Mẫu chốt	Đường kính 8 mm × dài 35 đến 68 mm
Mẫu bi	Đường kính 6 mm
Giao diện	Mô-đun giao diện kết nối nối tiếp
Phần mềm	COMPEND 2000
Động cơ	Động cơ xoay chiều điều khiển vector, 2,2 kW

Các thông số được kiểm soát

Tốc độ quay
Nhiệt độ
Tải trọng
Thời lượng thử nghiệm

Các thông số được ghi lại

Tốc độ quay
Độ mài mòn
Lực ma sát
Nhiệt độ
Điện thế tiếp xúc
Số vòng quay
Thời lượng thử nghiệm
Tốc độ trượt
Hệ số ma sát
Khoảng cách trượt

TE 67/HT – Pin-on-Disc nhiệt độ cao

Thông số	Giá trị
Thử nghiệm bôi trơn	Lên đến 200°C
Thử nghiệm khô	Lên đến 400°C trong không khí
Công suất gia nhiệt không khí	2,8 kW
Cảm biến nhiệt độ	Nhiệt kế quang học với đầu ra cặp nhiệt điện loại K

Bộ chuyển đổi tấm qua lại TE 67/R

Thông số	Giá trị
Hành trình	0 đến 50 mm, điều chỉnh liên tục
Tần số	2 đến 25 Hz
Tần số tối đa ở hành trình 50 mm	5 Hz
Tần số tối đa ở hành trình 2 mm	25 Hz
Công suất gia nhiệt	800 W
Nhiệt độ	Nhiệt độ môi trường đến 400°C
Kích thước tấm	38 × 58 × 4 mm

Vỏ bọc bôi trơn TE 67/LE

Thông số	Giá trị
Thể tích bồn	150 ml
Công suất gia nhiệt	400 W
Phạm vi nhiệt độ	Nhiệt độ môi trường đến 200°C

Hệ thống tuần hoàn chất bôi trơn TE 67/LS

Thông số	Giá trị
Thể tích bồn	1,2 lít
Lưu lượng bơm nhu động	Tối đa 1 lít/phút
Công suất gia nhiệt	550 W
Phạm vi nhiệt độ	Nhiệt độ môi trường đến 100°C

TE 67/PV – Cấu hình Vee Block/Ring

Thông số	Giá trị
Cấu hình tiếp xúc	Chốt trên Vee Block
	Ring trên Block
	Block phù hợp trên Ring
Mẫu chốt trên Vee	Mẫu Falex tiêu chuẩn
Mẫu vòng	Đường kính tối đa 35 mm × rộng tối đa 10 mm
Tải trọng tối đa	20.000 N
Nhiệt độ bồn gia nhiệt	200°C

Các dịch vụ

Thông số	Giá trị
Điện	220/240 V, một pha, 50 Hz, 7,5 kW
	110/120 V, một pha, 60 Hz, 7,5 kW
Khí sạch, khô	4 cfm ở 8 bar (120 psi)
TE 67/HT2	Propan với bộ điều chỉnh 4 bar, mức tiêu thụ 340 g/giờ

Kích thước và khối lượng

Thông số	Giá trị
Máy đứng sàn	Rộng 900 × sâu 600 × cao 1.200 mm, 300 kg
Tủ gắn trên bàn	Rộng 530 × sâu 800 × cao 300 mm, 20 kg
Thông số đóng gói	1,93 m³, GW 520 kg, NW 380 kg
