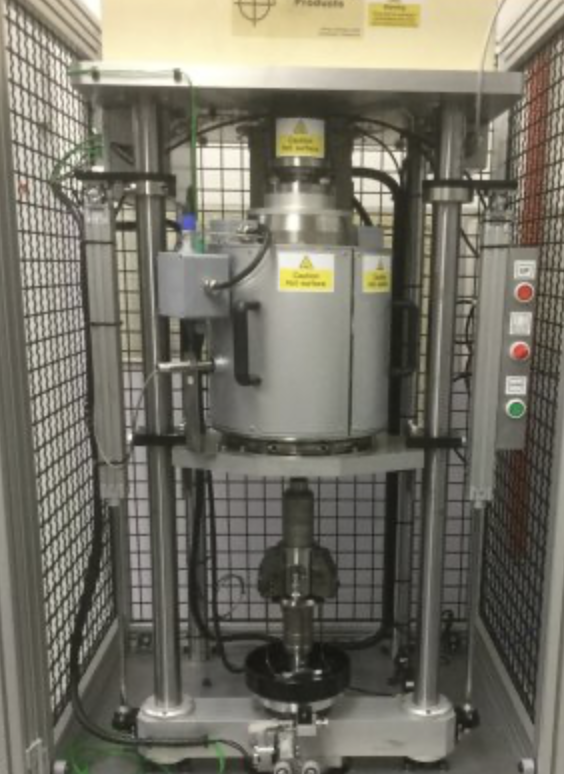

Máy đo ma sát vòng/lót ba trạm TE 47, hãng PLINT

Mô tả

Máy đo vòng/lót ba trạm TE 47 cho phép ba mẫu vòng piston lý tưởng chạy trên một lớp lót xi lanh không được sửa đổi. Sự khác biệt chính giữa thiết bị này và máy đo độn tương ứng thông thường hơn là thay vì chạy lên và xuống lớp lót, các mẫu được chạy xung quanh chu vi bên trong của lớp lót trong vòng quay liên tục, cho phép đạt được tốc độ trượt cao hoặc chuyển động dao động.
Một mẫu lót xi lanh hoàn chỉnh (không sửa đổi) được gắn bằng ống kẹp mở rộng vào trục chính thử nghiệm. Đầu dưới của mẫu lót được hỗ trợ bởi một ổ trục ổn định được mang trên đầu chéo thứ cấp. Một cụm trục spline, được gắn trên đầu chéo chính, mang theo một băng chuyền mẫu vòng. Vòng quay có thể tự do trượt theo trục, trong khi vòng quay của nó bị cản trở bởi spline.

Thông số kỹ thuật

Máy cơ sở
Tốc độ quay:	2 đến 2.000 vòng/phút
Động cơ:	4 kW ac @ 1500 vòng/phút
	50% quá tải có sẵn trong 30 giây
Hệ thống tải:	Ống thổi khí nén
Lực tải:	Đầu dò đo biến dạng x 1
Mô-men xoắn ma sát:	Đầu dò đo biến dạng x 1
Nhiệt độ lót tối đa:	250°C
Cảm biến nhiệt độ:	Nhiệt kế quang học x 1
	cặp nhiệt điện loại k x 3
Giao diện:	Mô-đun giao diện liên kết nối tiếp
	Thẻ thu thập dữ liệu tốc độ cao HSD
Phần mềm:	BÙ 2000

Ví dụ về lớp lót nhỏ
Mẫu nhẫn điển hình:
	Chiều rộng liên hệ:	10 milimét
	Độ dày mẫu vật:	3 mm
	Bán kính vương miện tiếp xúc:	25 mm
Xi lanh lót điển hình:
	Đường kính bên trong:	83 milimét
	Đường kính ngoài:	90 mm
	Chiều dài:	130 milimét
Tải mẫu tối đa:	500 N
Tốc độ quay tối đa:	2.000 vòng/phút
Chuyển động dao động:	+/-10 độ ở 25 Hz
	+/-15 độ ở 20 Hz
	+/-20 độ ở 18 Hz
	+/-25 độ ở 15 Hz
	+/-35 độ ở 10 Hz
	+/-45 độ ở 8 Hz

Ví dụ về lớp lót lớn
Mẫu nhẫn điển hình:
	Chiều rộng liên hệ:	20 mm
	Độ dày mẫu vật:	4 milimét
	Bán kính vương miện tiếp xúc:	50 milimét
Xi lanh lót điển hình:
	Đường kính bên trong:	170 milimét
	Đường kính ngoài:	193 milimét
	Chiều dài:	370 milimét
Tải mẫu tối đa:	750 N
Tốc độ quay tối đa:	1.500 vòng/phút
Chuyển động dao động:	+/-10 độ ở 5 Hz
	+/-15 độ ở 4 Hz
	+/-20 độ ở 3 Hz
	+/-25 độ ở 2 Hz

Các thông số được kiểm soát	Tốc độ quay
	Nhiệt độ
	Tải
	Thời lượng kiểm tra

Các thông số được ghi lại	Tốc độ quay
	Mô-men xoắn ma sát
	Nhiệt độ
	Số lượng các cuộc cách mạng
	Thời lượng kiểm tra
	Tốc độ trượt
	Hệ số ma sát
	Khoảng cách trượt

Các dịch vụ
Điện:	380/415 V, ba pha, 50/60 Hz, với trung tính và nối đất, 7,5 kW
Không khí sạch, khô:	4 cfm ở 8 bar (120 psi)

Cài đặt
Máy đứng sàn:	900 mm x 600 mm sâu x 2000 mm cao, 250 kg
Tủ đứng trên sàn:	Cao 600 mm x 600 mm x 1800 mm, 150 kg
Thông số kỹ thuật đóng gói:	2,2 m3, GW 550 kg, NW 400 kg
