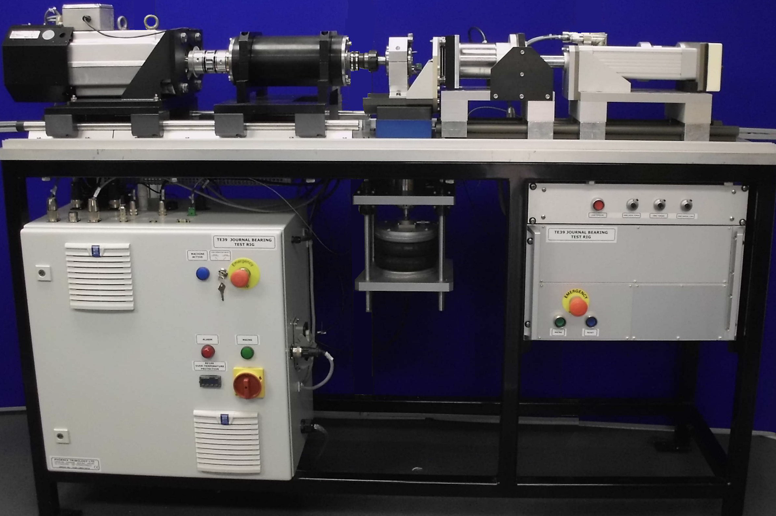

Thiết bị thử ma sát ổ trục TE 39, hãng PLINT

Mô tả

Giàn khoan được xây dựng với hình dạng tương tự như máy tiện thông thường, bao gồm “đầu-stock”, để mang các mẫu trục, “tail-stock”, gắn một lực dọc trục kết hợp và đầu dò mô-men xoắn xuyên tâm, và một “công cụ-post”, để gắn mẫu vật và tác dụng lực xuyên tâm.
Các cụm đầu cổ và đuôi được gắn trên thanh trượt tuyến tính tiêu chuẩn, trên các khối ổ trục, bằng kẹp thủ công.

Cổ phiếu đuôi

Cổ đuôi bao gồm một giá đỡ gắn trượt tuyến tính, hỗ trợ đầu dò lực dọc trục và mô-men xoắn kết hợp, không quay, được gắn theo chiều ngang. Lực duy nhất tác động lên cụm là lực dọc trục và một cặp thuần túy được tạo ra bởi ma sát trong ổ trục thử nghiệm.

Thông số kỹ thuật

Tải trọng xuyên tâm tối đa:	5 kN
Đường kính ổ trục/trục:	5 đến 30 mm
Trục chính côn:	DIN 69871A, côn ISO 50

Chuyển động quay:
Tốc độ:	0 đến 2000 vòng/phút
Mô-men xoắn liên tục:	56,4 Nm
Mô-men xoắn cực đại:	136 Nm

Chuyển động dao động:
Biên độ:	Biến đổi 0 đến +/-20°
Tần suất:	0.001 đến 1 Hz

Chuyển động trục:
Lực đẩy tối đa:	5 kN
Đột quỵ:	0 đến 30 mm
Tần suất:	0.001 đến 1 Hz

Vòng bi khí:
Áp suất đầu vào	0,41 MPa
Tải trọng lý tưởng ở độ cao bay 5um	6672 N
Độ cứng	1009 N/μm
Dòng chảy	4,96 NLPM
Chiều cao bay	5 micron
Vật liệu truyền thông xốp	Cacbon
Phạm vi áp suất khả thi	0,414 – 0,552 MPa
Cung cấp áp suất tối đa cho phép	0,689 MPa
Các bề mặt hướng dẫn chung	Nhôm phủ cứng
Hướng dẫn hoàn thiện bề mặt	16 RMS


Các thông số được kiểm soát	Tần số (xoay, dao động, qua lại)
	Biên độ (dao động, qua lại)
	Thời lượng kiểm tra
	Tải

Các thông số đo được	Tần suất
	Biên độ
	Tải
	Mô-men xoắn ma sát
	Lực ma sát trục
	Ma sát RMS
	Tiềm năng liên hệ

Các dịch vụ
Điện:	380/415V, ba pha cộng trung tính, 50/60 Hz, 20 kW
Không khí:	4 cfm ở 8 bar (120 psi)
