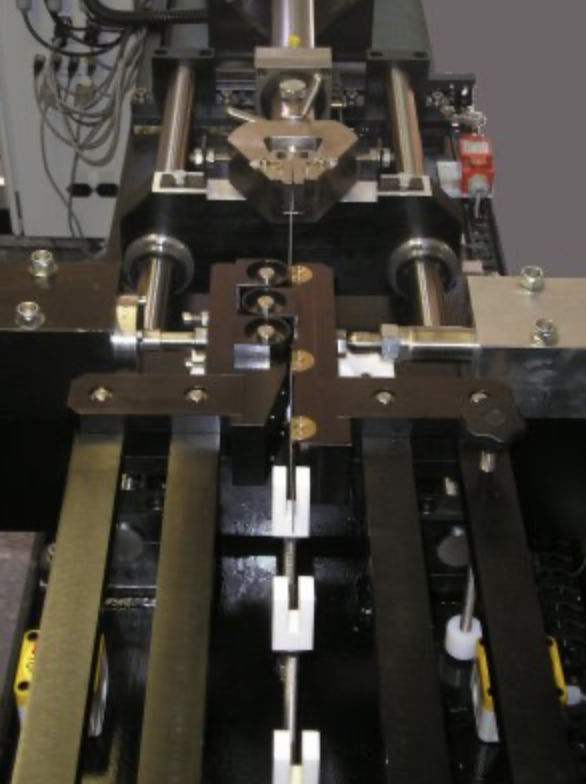

Máy thử ma sát kéo tấm/kéo gân DN 33, hãng PLINT

Mô tả

Máy kiểm tra dải kéo DN 33/hạt vẽ bao gồm bộ truyền động vít bi cơ điện hành trình dài được gắn theo chiều ngang trên tấm giường bằng thép thẳng hàng với vật cố định dụng cụ. Bộ truyền động có một LVDT tích hợp để đo dịch chuyển và được điều khiển bằng ổ đĩa vectơ a.c. tiêu chuẩn với phản hồi của bộ mã hóa.
Dụng cụ dụng cụ bao gồm hai cánh tay khớp nối, mỗi cánh tay mang một nửa công cụ vẽ. Các cánh tay được kết nối với một điểm cố định trên tấm giường máy bằng bộ chuyển đổi lực, theo cách đo lực vẽ kết hợp trên các cánh tay. Lực kẹp trên dụng cụ kéo là bằng xi lanh thủy lực với phản hồi đầu dò lực và được điều khiển bằng van điều khiển tỷ lệ.
Mẫu vật tiêu chuẩn là một dải vật liệu dài có chiều rộng lên đến 25 mm, được kết nối với bộ truyền động bằng tay cầm cơ học tiêu chuẩn.

Thông số kỹ thuật

Tốc độ vẽ:	200 đến 2.000mm/phút
Độ phân giải tốc độ:	+/- 1% tốc độ tối đa
Lực kẹp tối đa:	1 kN đến 68 kN
Tế bào tải lực kẹp:	100 kN
Lực kéo tối đa:	54,8 kN (18,4 kN cho tuổi thọ 2500 km)
Tế bào tải lực vẽ:	100 kN
Độ dài bản vẽ tối đa:	400 mm
Kích thước dải tối đa:	525 mm x 70 mm
Kích thước công cụ:	35 mm x 45 mm (điển hình)
Kết thúc công cụ:	0,05 – 0,02 micron Ra
Điều kiện liên hệ:	Căn hộ trên căn hộ
	Hình trụ trên phẳng (trượt)
	Hình trụ trên phẳng (lăn)
	Vẽ hạt
	Hạt cố định/Chạt lăn
Căn hộ tiêu chuẩn VDA trên căn hộ:	Chiều dài 145 mm x Chiều rộng 70 mm
Các tính năng bổ sung:	Dải sưởi ấm – Gốm
	Làm nóng dụng cụ – Hộp mực
	Cặp nhiệt điện x 2
	Pyrometers x 2
Thiết bị truyền động:	Vít bi điện đẩy với a.c. Động cơ Servo
Lực kẹp:	Ram thủy lực
Bộ nguồn:	2 l/phút ở 210 bar
Giao diện:	Mô-đun giao diện liên kết nối tiếp USB
Phần mềm:	BÙ 2000

Các thông số được kiểm soát tự động	Tốc độ vẽ
	Tải Mẫu

Các thông số đo được	Tốc độ vẽ
	Tải Mẫu
	Lực ma sát vẽ
	Vẽ sự dịch chuyển

Các dịch vụ
Điện:	220/240V, một pha, 50 Hz, 7,5 kW
	110/120 V, một pha, 60 Hz, 7,5 kW

Cài đặt
Đứng trên sàn:	Rộng 900 mm x sâu 600 mm x cao 1.200 mm, 250 kg
Tủ điều khiển:	530 mm x 800 mm x cao 300 mm, 20 kg
