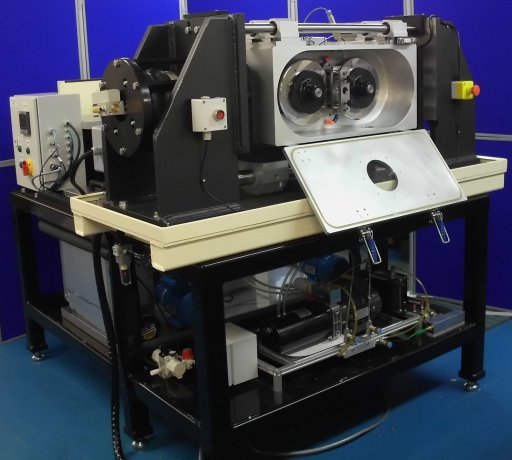

Máy thử nghiệm mỏi do tiếp xúc lăn RCF 3, hãng PLINT

Mô tả

Máy mỏi tiếp xúc lăn RCF 3 là phiên bản sửa đổi của Máy hai con lăn TE 73H. Nó cung cấp cấu hình kiểm tra ba con lăn tương tự như máy GE Polymet đã lỗi thời hiện nay. Hai con lăn có đường kính lớn được nạp đối diện với một mẫu thanh có đường kính nhỏ. Trong thiết kế Polymet ban đầu, cái sau đã được điều khiển. Trong thiết kế hiện tại, hai con lăn bên ngoài được điều khiển, cho phép đạt được tốc độ quay cao hơn nhiều, đồng thời loại bỏ đáng kể khả năng trượt trong các tiếp điểm của con lăn.
Máy được thiết kế để thực hiện các thử nghiệm mỏi tiếp xúc lăn trong điều kiện bôi trơn đàn hồi thủy động lực học, với nguồn cấp dầu bôi trơn được lọc tốt, do đó giảm thiểu khả năng hao mòn kết dính, mài mòn hoặc oxy hóa hoặc bề mặt lan truyền vi rỗ; do đó, cơ chế lỗi dự định là do áp suất được tạo ra, lan truyền dưới bề mặt, bong tróc hoặc bong tróc.

Thông số kỹ thuật

Cấu hình liên hệ:	Con lăn phẳng trên con lăn phẳng (Liên hệ đường dây)
	Con lăn phẳng trên con lăn vương miện (Tiếp xúc hình elip)
Tải trọng tối đa:	21 kN
Tốc độ tải:	50 N/gii giây
Phạm vi nhiệt độ:	Môi trường xung quanh đến 150°C
Đường kính con lăn thử nghiệm:	20 mm đến 50 mm
Lái xe lăn:
Đường kính:	200 mm đến 250 mm
Tốc độ tối đa:	6.000 vòng/phút
Cảm biến rung:	Loại áp điện với độ nhạy ngưỡng và thời gian cắt có thể điều chỉnh
Giao diện:	Mô-đun giao diện liên kết nối tiếp
Phần mềm:	BÙ 2000
Động cơ:	Động cơ vector a.c. 4 kW, bộ mã hóa 2048 ppr, lỗ thông hơi lực

Các thông số được kiểm soát	Tốc độ động cơ
	Tải trọng được áp dụng
	Nhiệt độ đầu vào chất bôi trơn
	Thời gian kiểm tra

Các thông số được ghi lại	Tốc độ động cơ
	Tải trọng được áp dụng
	Nhiệt độ đầu vào chất bôi trơn
	Nhiệt độ đường đua
	Nhiệt độ mặt cuối của mẫu Rod
	Đầu ra cảm biến rung
	Điện trở tiếp xúc điện

Các dịch vụ
Điện:	220/240 V, một pha, 50/60 Hz, 7,5 kW
Không khí sạch, khô:	4 cfm ở 8 bar (120 psi)
Nước chính và cống thoát nước:	10 l/phút (điển hình)
