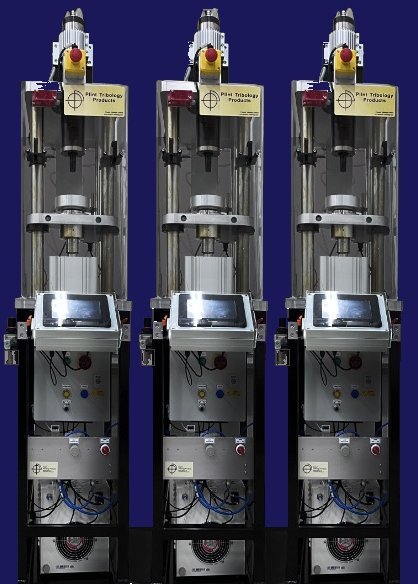

Máy thử nghiệm mỏi do tiếp xúc lăn RCF 7, hãng PLINT

Giới thiệu

RCF 7 là máy thử nghiệm mỏi do tiếp xúc lăn được thiết kế để đánh giá tuổi thọ mỏi của vòng bi và các chi tiết chịu tải trong điều kiện vận hành thực tế. Thiết bị có thể được lắp đặt dưới dạng một trạm thử nghiệm độc lập hoặc kết hợp thành hệ thống nhiều trạm nhằm tối ưu chi phí đầu tư và tăng năng suất thử nghiệm.

Hệ thống sử dụng nguồn tải khí nén chung để đảm bảo tải trọng được phân bổ đồng đều cho từng trạm thử nghiệm. Mỗi trạm được trang bị bộ điều khiển PLC với màn hình cảm ứng, cho phép điều khiển độc lập tốc độ động cơ và nhiệt độ thử nghiệm.

Thiết bị tích hợp cảm biến rung cùng mạch kích hoạt có thể điều chỉnh để phát hiện hiện tượng mỏi tiếp xúc lăn. Khi phát hiện hư hỏng, hệ thống sẽ tự động dừng động cơ nhằm bảo vệ thiết bị và mẫu thử.

Các bộ truyền động tải được kết nối song song với nguồn khí nén thông qua bộ điều áp chính xác và bộ chuyển đổi áp suất đã được hiệu chuẩn. Van khóa thủ công được trang bị cho từng trạm, cho phép cách ly tải trọng khi cần bảo trì hoặc thay đổi mẫu thử.

Mỗi trạm thử nghiệm được trang bị hệ thống tuần hoàn chất bôi trơn độc lập nhằm duy trì điều kiện làm việc ổn định trong suốt quá trình thử nghiệm. Thiết kế nhỏ gọn giúp tiết kiệm diện tích lắp đặt và giảm yêu cầu đào tạo cho người vận hành.

Thông số kỹ thuật

Thông số	Giá trị
Hình học thử nghiệm	Bộ chuyển đổi vòng bi tiếp xúc góc hình nón (Vòng bi 7206)
	Vòng bi lực đẩy trên bộ chuyển đổi đĩa (Vòng bi 51208)
	Vòng bi lực đẩy con lăn trên bộ chuyển đổi đĩa (Vòng bi 81208 TN)
	Bộ chuyển đổi vòng bi lưng (Vòng bi 7209 x 2)
Chuyển động	Quay
Tải trọng trục	200 – 10.000 N
Khả năng tải của trục chính	10.000 N tại 3.000 vòng/phút
	4.000 N tại 10.000 vòng/phút
Tốc độ quay	200 – 10.000 vòng/phút
Công suất động cơ	1,0 kW tại 10.000 vòng/phút
Nhiệt độ làm việc	Nhiệt độ môi trường đến 120°C
Số lượng trạm thử nghiệm	Tối đa 6
Hệ thống điều khiển	PLC
Mô-đun bôi trơn	Bao gồm

Các thông số được điều khiển thủ công

Thông số	Mô tả
Tải trọng	Hệ thống khí nén với bộ truyền động song song
Tốc độ quay	Điều khiển độc lập cho từng trạm
Nhiệt độ	Điều khiển độc lập cho từng trạm
Mức rung động	Giám sát riêng cho từng trạm

Các thông số được ghi nhận dữ liệu

Thông số	Mô tả
Tải trọng	Đo bằng đầu dò áp suất cho từng cụm lắp đặt
Nhiệt độ	Ghi nhận tại từng trạm thử nghiệm
Thời gian thử nghiệm	Ghi nhận riêng cho từng trạm

Yêu cầu lắp đặt

Dịch vụ	Thông số
Nguồn điện cho mỗi trạm thử nghiệm	220/240 V, 1 pha, 50 Hz, 4,5 kW
	110/120 V, 1 pha, 60 Hz, 4,5 kW
Khí nén sạch và khô	4 cfm tại 8 bar (120 psi)

Ưu điểm nổi bật

Thử nghiệm mỏi tiếp xúc lăn với tốc độ lên đến 10.000 vòng/phút.
Hỗ trợ tối đa 6 trạm thử nghiệm hoạt động đồng thời.
Điều khiển PLC hiện đại với màn hình cảm ứng trực quan.
Giám sát rung động và tự động dừng khi phát hiện hư hỏng.
Hệ thống bôi trơn tuần hoàn độc lập cho từng trạm.
Thiết kế nhỏ gọn, dễ vận hành và bảo trì.
Phù hợp cho nghiên cứu vòng bi, vật liệu chịu tải và đánh giá tuổi thọ mỏi trong công nghiệp.
