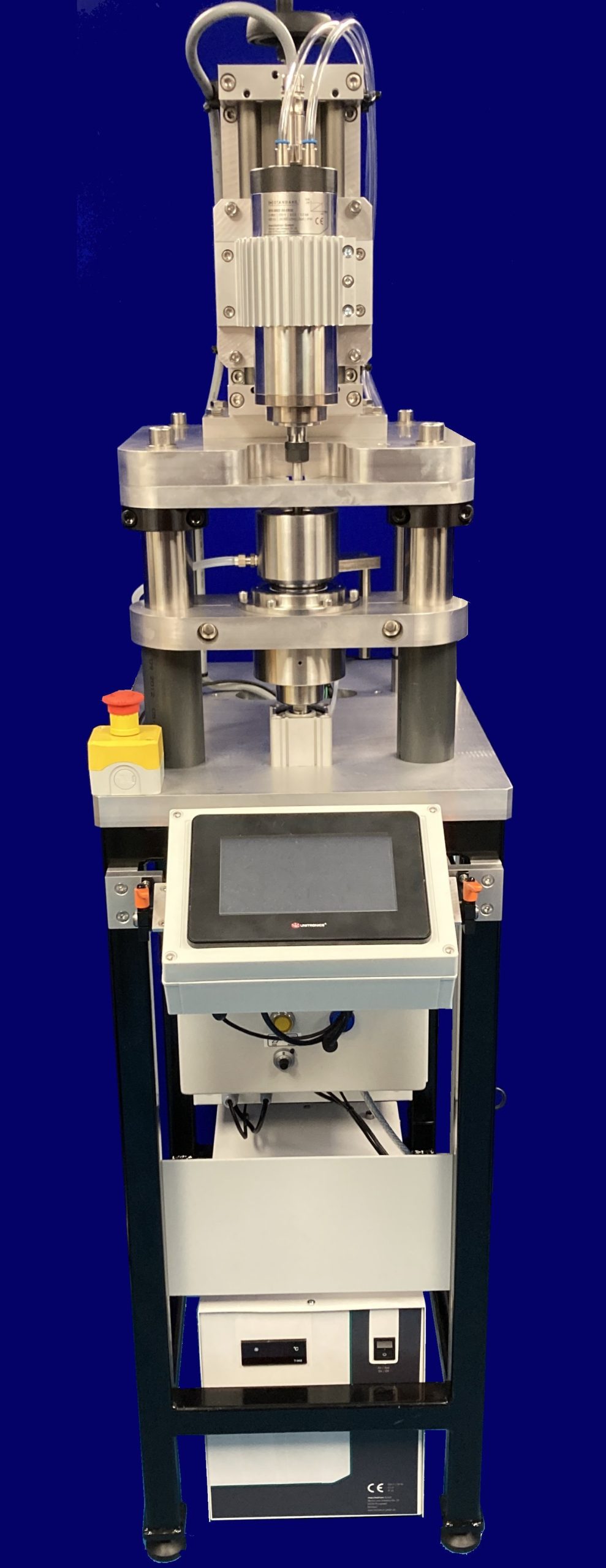

Máy thử nghiệm mỏi tiếp xúc lăn ba bi trên thanh truyền RCF 6, hãng PLINT

Mô tả

Máy RCF 6 được thiết kế để chạy ba quả bóng tiêu chuẩn trên hình dạng thử nghiệm độ mỏi tiếp xúc lăn thanh, trong đó ba quả bóng, được ngăn cách bởi một bộ giữ, được tải vào một mẫu thanh quay, bằng cách tác dụng lực dọc trục trên hai cốc chịu lực côn, được gắn phía trên và dưới ba quả bóng.

Thông số kỹ thuật

Kiểm tra hình học:	Bóng trên thanh
Đường kính thanh:	9,53 mm và 10 mm
Đường kính quả bóng:	12,7 mm
Chuyển động:	Quay
Tải trọng liên hệ:	200 đến 1200 N
Chu kỳ mệt mỏi trên mỗi cuộc cách mạng:	2.3828 với thanh có đường kính 9,53 mm
	2.3654 với thanh có đường kính 10 mm
Tốc độ:	300 đến 15.000 vòng/phút
Động cơ:	1,4 kW @ 15.000 vòng/phút
Nhiệt độ:	Môi trường xung quanh đến 80°C
Trạm kiểm tra:	Lên đến 6
Kiểm soát:	Hệ thống PLC
Mô-đun dịch vụ bôi trơn:	Bao gồm

Các thông số được kiểm soát thủ công

Tải:	Khí nén – bộ truyền động song song
Tốc độ quay:	Mỗi trạm kiểm tra được kiểm soát độc lập
Nhiệt độ:	Mỗi trạm kiểm tra được kiểm soát độc lập
Mức độ rung:	Mỗi trạm kiểm tra

Các thông số được ghi lại dữ liệu

Tải:	Đầu dò áp suất – một cho mỗi lần lắp đặt
Nhiệt độ:	Có – mỗi trạm thử nghiệm
Thời lượng kiểm tra:	Có – mỗi trạm thử nghiệm


Các dịch vụ

Điện cho mỗi trạm kiểm tra:	220/240V, một pha, 50 Hz, 4,5 kW
	110/120V, một pha, 60 Hz, 4,5 kW
Không khí sạch, khô:	4 cfm ở 8 bar (120 psi)
