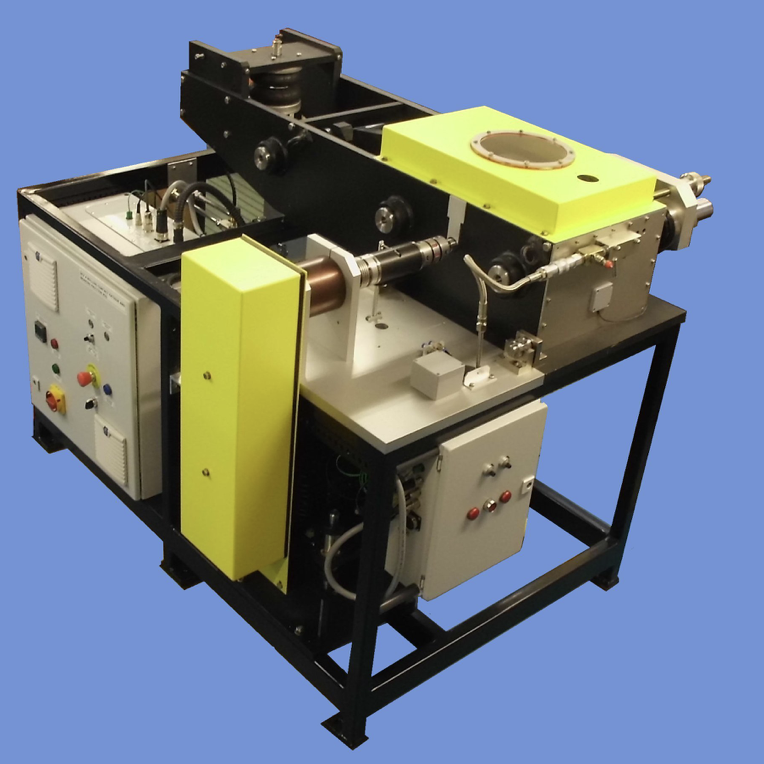

Máy thử nghiệm mỏi tiếp xúc lăn và ma sát ổ lăn RCF 4, hãng PLINT.

Mô tả

RCF 4 là hệ thống thử nghiệm được thiết kế để đánh giá đồng thời độ bền mỏi tiếp xúc lăn và tổn thất ma sát của ổ lăn. Thiết bị phù hợp cho nghiên cứu tuổi thọ vòng bi, đặc tính ma sát và hiệu quả bôi trơn trong nhiều điều kiện tải khác nhau.

Máy hỗ trợ hai cấu hình thử nghiệm gồm tải trọng hướng kính kết hợp tải trọng dọc trục và tải trọng dọc trục hai chiều. Tải trọng được tạo bởi hệ thống khí nén điều khiển servo kết hợp phản hồi từ cảm biến lực, giúp đảm bảo độ chính xác và độ lặp lại cao trong quá trình thử nghiệm.

Thiết bị được trang bị cảm biến mô-men xoắn đồng trục để đo ma sát ổ lăn với tốc độ thử nghiệm tối đa lên đến 10.000 vòng/phút. Nhiệt độ vòng ngoài của ổ lăn được giám sát bằng cặp nhiệt điện, trong khi cảm biến rung tích hợp liên tục theo dõi trạng thái hoạt động của mẫu thử và tự động dừng máy khi phát hiện dấu hiệu mỏi tiếp xúc lăn.

RCF 4 được trang bị sẵn mô-đun bôi trơn tích hợp bao gồm bể chứa dầu có gia nhiệt, bơm cấp dầu, bơm hồi dầu, bộ trao đổi nhiệt dầu – nước để làm mát và hệ thống lọc dầu tinh. Thiết kế này giúp duy trì điều kiện bôi trơn ổn định trong suốt quá trình thử nghiệm.

Thông số kỹ thuật chung

Thông số	Giá trị
Động cơ	Động cơ AC Vector 4 kW với phản hồi encoder
Tốc độ động cơ tối đa	3.000 vòng/phút
Truyền động tốc độ cao	Dây đai phẳng
Tỷ số truyền tốc độ cao	6,7 : 1
Truyền động tốc độ thấp	Dây đai đồng bộ
Tỷ số truyền tốc độ thấp	1:2 và 2:1
Tốc độ trục chính tối đa	10.000 vòng/phút
Dải đo mô-men xoắn	50 Nm
Lưu lượng chất bôi trơn tối đa	6,8 lít/phút
Nhiệt độ chất bôi trơn tối đa	Nhiệt độ môi trường đến 150°C
Bộ lọc dầu	3 micron
Giao diện điều khiển	Phoenix Tribology USB
Phần mềm	COM 2020

Các thông số được điều khiển

Thông số	Mô tả
Tốc độ động cơ	Điều chỉnh theo yêu cầu thử nghiệm
Tải trọng tác dụng	Điều khiển tự động
Nhiệt độ chất bôi trơn	Kiểm soát theo giá trị cài đặt
Thời gian thử nghiệm	Cài đặt và giám sát tự động

Các thông số được ghi nhận

Thông số	Mô tả
Tốc độ động cơ	Ghi nhận liên tục
Tải trọng tác dụng	Ghi nhận liên tục
Mô-men ma sát ổ lăn	Đo trực tiếp
Nhiệt độ dầu bôi trơn đầu vào	Theo dõi liên tục
Nhiệt độ vòng ngoài ổ lăn	Theo dõi liên tục
Tín hiệu cảm biến rung	Phát hiện hư hỏng mỏi

Cấu hình RCF 4/1 – Tải trọng hướng kính và dọc trục kết hợp

Thông số	Giá trị
Cấu hình ổ lăn	4 ổ lăn lắp nối tiếp
Loại ổ lăn	Ổ lăn côn, ổ lăn tang trống, ổ lăn trụ, ổ bi tiếp xúc góc, ổ bi rãnh sâu
Đường kính trục	40 – 65 mm
Đường kính ngoài ổ lăn tối đa	140 mm
Tải trọng dọc trục tối đa trên mỗi ổ lăn	16 kN
Tải trọng hướng kính tối đa trên mỗi ổ lăn	40 kN
Tổng tải trọng dọc trục tối đa	16 kN
Tổng tải trọng hướng kính tối đa	80 kN

Cấu hình RCF 4/2 – Tải trọng dọc trục hai chiều

Thông số	Giá trị
Cấu hình ổ lăn	2 ổ bi rãnh sâu lắp nối tiếp
Loại ổ lăn	Ổ bi rãnh sâu và ổ bi tiếp xúc góc (tải một chiều)
Đường kính trục	20 – 40 mm
Đường kính ngoài ổ lăn tối đa	90 mm
Tải trọng dọc trục tối đa trên mỗi ổ lăn	4 kN
Tổng tải trọng dọc trục tối đa	4 kN

Yêu cầu lắp đặt

Dịch vụ	Thông số
Nguồn điện	415 V, 3 pha, 50/60 Hz, 7,5 kW
Khí nén sạch và khô	4 cfm tại 8 bar (120 psi)
Nước làm mát và hệ thống thoát nước	10 lít/phút (điển hình)

Ưu điểm nổi bật

Kết hợp thử nghiệm mỏi tiếp xúc lăn và đo ma sát ổ lăn trên cùng một hệ thống.
Tốc độ trục chính lên đến 10.000 vòng/phút.
Đo trực tiếp mô-men ma sát bằng cảm biến mô-men xoắn độ chính xác cao.
Điều khiển tải trọng bằng servo khí nén với phản hồi cảm biến lực.
Tích hợp hệ thống bôi trơn và làm mát hoàn chỉnh.
Giám sát rung động và tự động phát hiện hư hỏng mỏi.
Hỗ trợ nhiều loại ổ lăn và cấu hình tải trọng khác nhau.
Phù hợp cho nghiên cứu tribology, phát triển vòng bi và đánh giá chất lượng chất bôi trơn.
