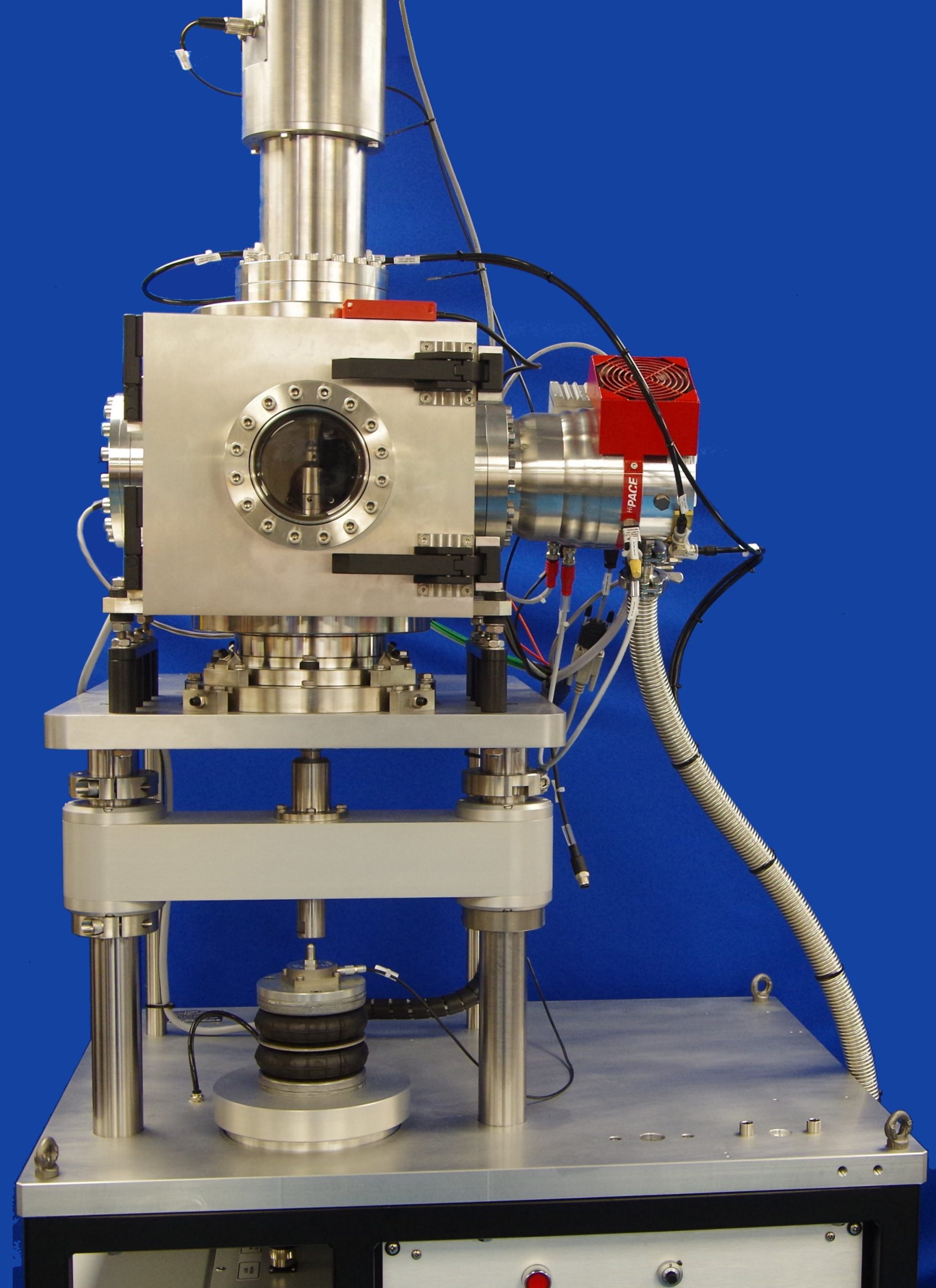

Máy đo chân không quay chính xác TE 91, hãng PLINT

Máy đo chân không quay chính xác TE 91, hãng PLINT

Mô tả

Máy đo độ nghiêng chân không quay chính xác TE 91 dựa trên buồng thử nghiệm gắn trên băng ghế dự bị. Một trục chính thử nghiệm được điều khiển bằng động cơ, ở dạng nguồn cấp dữ liệu quay tiêu chuẩn, chiếu xuống buồng và mang dụng cụ để gắn các mẫu thử nghiệm quay. Một động cơ servo với phản hồi bộ mã hóa cung cấp tỷ lệ giảm tốc độ thay đổi là 100:1.

Kiểm soát và thu thập dữ liệu

Điều khiển và thu thập dữ liệu được thực hiện thông qua máy tính chủ chạy phần mềm tương thích COMPEND Windows, kết hợp với giao diện vi điều khiển Phoenix Tribology USB.
Điều khiển tự động được thực hiện thông qua các chuỗi kiểm tra có thể lập trình của người dùng. Điều khiển thủ công được thực hiện bằng cách sử dụng các công tắc trên màn hình. Dữ liệu được lưu trữ vào đĩa cứng ở định dạng tệp .csv hoặc .tsv.

Thông số kỹ thuật

Máy đo độ nghiêng
Tải:	20 đến 2000 N
Tốc độ quay:	10 đến 1700 vòng/phút
Mô-men xoắn ma sát tối đa:	5 Nm
Kích hoạt tải:	Ống thổi khí nén
Cấu hình kiểm tra:	Bốn quả bóng mòn (ASTM D2266)
	Máy giặt lực đẩy (ASTM D3702)
	Ba chân trên đĩa (ASTM G99)
	Quả bóng quỹ đạo xoắn ốc trên đĩa (ASTM F2661)
Loại động cơ:	Servo với phản hồi bộ mã hóa
Máy bơm thô:	Máy bơm cánh quạt quay
Bơm chân không:	Phân tử tăng áp
Giao diện:	Mô-đun giao diện liên kết nối tiếp
Phần mềm:	BÙ 2000
Phòng thử nghiệm
Chân không:	Giảm xuống 100 Picobar (10-5 Pa)
Môi trường:	Không khí, khí trơ hoặc chân không
Chất liệu:	Thép không gỉ 304
Xử lý bề mặt:	Hạt thủy tinh nổ
Cổng xem:	Silica nung chảy
Nguồn cấp điện:	1 kVolts, 15 Ampe
Nguồn cấp dữ liệu đồng trục:	BNC thông qua Mặt bích
Cặp nhiệt điện:	Loại K thông qua mặt bích
Đầu dò chân không:	Cực âm lạnh và Pirani
Tỷ lệ rò rỉ:	< 10-7 mbar l/s
Nguồn cấp dữ liệu quay:	Áp lực lên đến 10-7 Pa
Nguồn cấp dữ liệu quay:	Nhiệt độ lên đến 80ºC
Các thông số do máy tính kiểm soát	Tốc độ quay
	Thời lượng kiểm tra
	Tải
Các thông số được kiểm soát thủ công	Áp suất vận hành
Các thông số được ghi lại – Ma sát trượt & hao mòn	Tải
	Tốc độ quay
	Mô-men xoắn ma sát
	Nhiệt độ
	Áp suất vận hành
	Điện thế tiếp xúc điện
	Số lượng các cuộc cách mạng
	Thời lượng kiểm tra
	Tốc độ trượt
	Khoảng cách trượt
Các thông số được ghi lại – Mệt mỏi tiếp xúc lăn	Tải
	Tốc độ quay
	Lực tẩy rửa
	Nhiệt độ
	Áp suất vận hành
	Điện thế tiếp xúc điện
	Số lượng các cuộc cách mạng
	Số lượng quỹ đạo bóng
	Thời lượng kiểm tra
Các dịch vụ
Điện:	220/240V, một pha, 50 Hz, 3 kW
	110/120 V, một pha, 60 Hz, 3 kW
