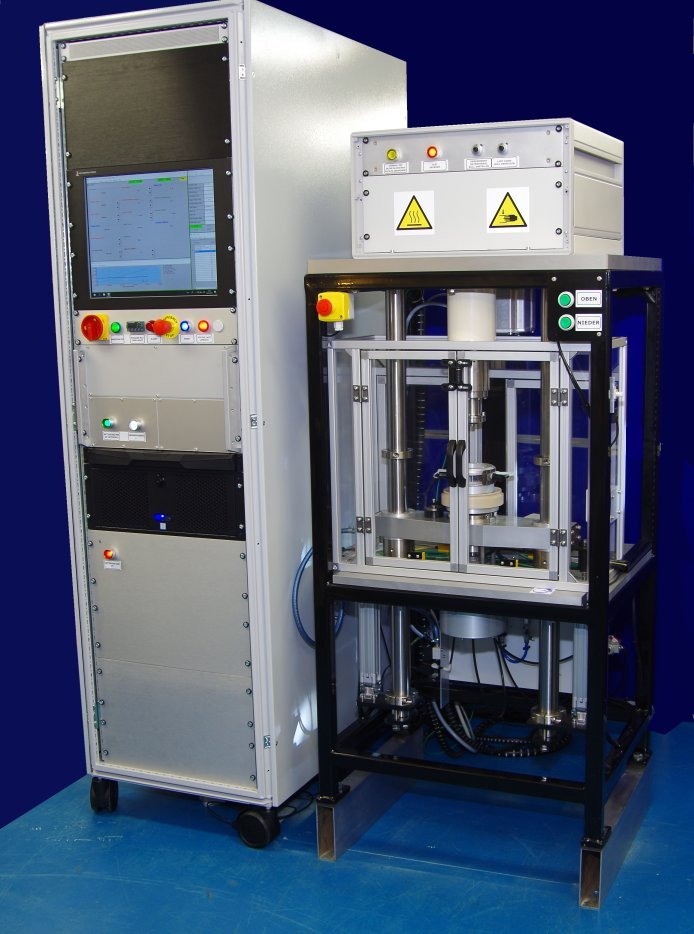

TE 95 – Thiết bị thử nghiệm ma sát quay ở nhiệt độ thấp, hãng PLINT

TE 95 – Thiết bị thử nghiệm ma sát quay ở nhiệt độ thấp, hãng PLINT

Mô tả

Một tính năng độc đáo của TE 95 Precision Rotary Tribometer – Low Temperature Enabled là việc sử dụng trục kép, thẳng hàng, mô-men xoắn và lực dọc trục, cho phép đo cả tải trọng trục và mô-men xoắn ma sát trên mẫu vật quay, trên, trái ngược với các phương pháp thông thường hơn liên quan đến các tribometer quay tiêu chuẩn hơn. Đo tải trọng và ma sát tại mẫu vật quay, thay vì ở mẫu vật cố định phía dưới, có nghĩa là mẫu vật sau có thể được gắn vào các ống làm lạnh cồng kềnh, mà không gây ra lực kéo không mong muốn.
Các bài kiểm tra có thể được chạy bằng cách sử dụng các hình học được chỉ định trong các tiêu chuẩn sau:

• • Thử nghiệm mài mòn ASTM G99 với thiết bị Pin-on-Disc
• • Phương pháp thử tiêu chuẩn ASTM D3702 về tốc độ hao mòn của vật liệu trong tiếp xúc cọ xát tự bôi trơn bằng máy kiểm tra vòng đệm lực đẩy
• • Tiêu chuẩn ASTM D2266 Đặc tính phòng ngừa hao mòn của mỡ bôi trơn
• • Đặc tính chống mài mòn ASTM D4172 của chất lỏng bôi trơn
• • ASTM D5183 Xác định hệ số ma sát của chất bôi trơn

Các cụm thử nghiệm và dụng cụ tùy chỉnh có thể được điều chỉnh, miễn là chúng hoạt động với tải trọng đối xứng trục và tạo ra mô-men xoắn ma sát đôi thuần túy.

Thông số kỹ thuật

Tốc độ quay:	30 đến 3.000 vòng/phút
Phạm vi tải:	10 đến 1.000 N
Mô-men xoắn ma sát tối đa:	10 Nm
Động cơ:	a.c. servo
Đầu ra động cơ:	16 Nm @ 4.000 vòng/phút được đánh giá liên tục
Dây đai truyền động:	Poly-vee
Giao diện:	Mô-đun giao diện liên kết nối tiếp
Phần mềm:	BÙ 2000
Các thông số được kiểm soát	Tốc độ quay
	Tải
	Nhiệt độ
	Thời lượng kiểm tra
Các thông số đo được	Tốc độ quay
	Mặc
	Lực ma sát
	Nhiệt độ
	Số lượng các cuộc cách mạng
	Thời lượng kiểm tra
	Tốc độ trượt
	Hệ số ma sát
	Khoảng cách trượt
Bộ điều hợp và dụng cụ
Lắp ráp thử nghiệm làm mát TE 95/1
Nhiệt độ tối thiểu:	-50°C
Cảm biến hao mòn:	Cảm biến dịch chuyển cảm ứng tuyến tính
Độ phân giải mặc:	0,2 micron
Hệ thống làm mát:	Máy làm lạnh phòng thí nghiệm
Cụm kiểm tra làm nóng TE 95/2
Nhiệt độ tối đa:	150°C
Cảm biến hao mòn:	Cảm biến dịch chuyển cảm ứng tuyến tính
Độ phân giải mặc:	0,2 micron
Hệ thống sưởi ấm:	Máy sưởi dây
Máy giặt lực đẩy TE 95/3/Ba chân trên dụng cụ đĩa
Máy giặt lực đẩy:	Theo tiêu chuẩn ASTM D 3702
Bán kính theo dõi ghim:	10 đến 35 mm
Kích thước ghim:	Đường kính 8 mm x dài 15 mm
Đường kính đĩa:	Tối đa 75 mm
Dụng cụ kiểm tra mài mòn bốn bóng TE 95/4
Các dịch vụ
Điện:	380/415V, ba pha, 50/60 Hz, 7,5 kW
Không khí sạch, khô:	4 cfm ở 8 bar (120 psi)
Cài đặt
Máy đứng sàn:	900 mm x 600 mm sâu x 2000 mm cao, 250 kg
Tủ đứng trên sàn:	Cao 600 mm x 600 mm x 1800 mm, 150 kg
Thông số kỹ thuật đóng gói:	2,2 m3, GW 550 kg, NW 400 kg
