Thiết bị thử mài mòn fretting trong nồi hấp TE 59, hãng PLINT

Thiết bị thử mài mòn fretting trong nồi hấp TE 59, hãng PLINT

Mô tả

Thiết kế và nguyên lý hoạt động

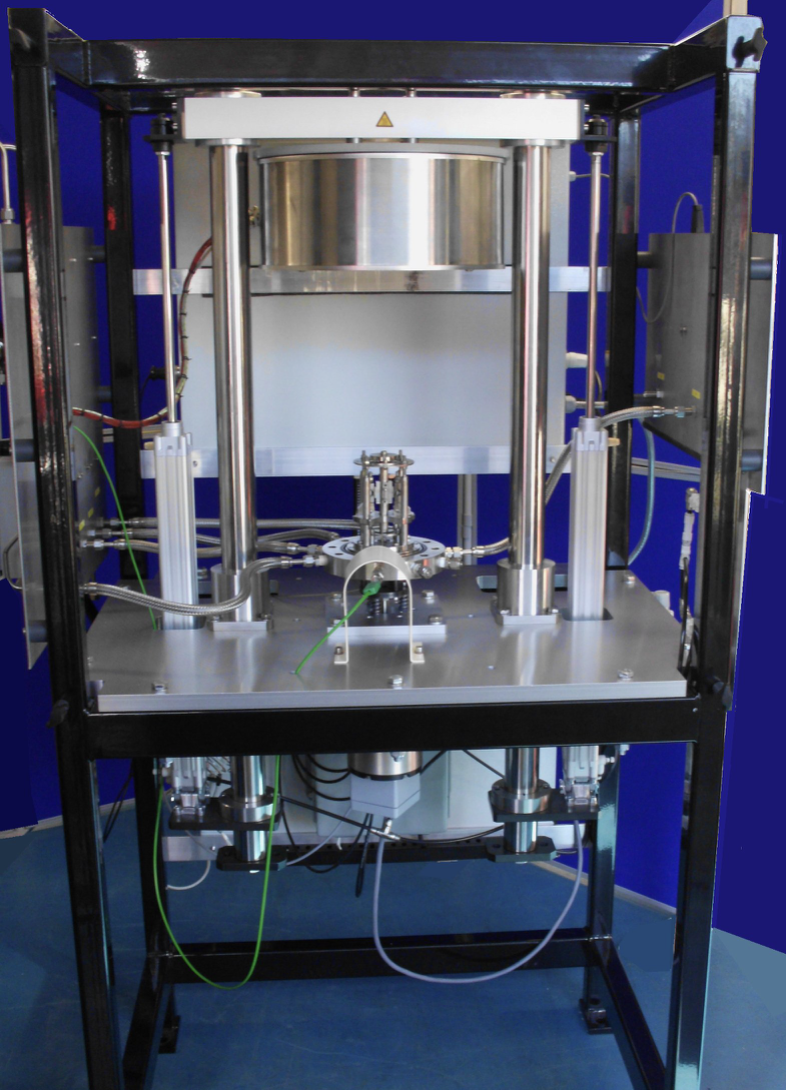

TE 59 là thiết bị thử mài mòn fretting trong môi trường nồi hấp áp suất cao. Hệ thống gồm một nồi hấp thu nhỏ với hai phần chính là tấm đế và thân trên. Toàn bộ cụm được lắp trên bộ truyền động cuộn dây âm thanh để tạo chuyển động dao động chính xác.

Dụng cụ gá mẫu và các kết nối đường ống được bố trí trên tấm đế. Phần thân trên có thể tháo rời nhanh chóng khi cần thao tác. Thiết kế này giúp việc lắp đặt và thay thế mẫu thử trở nên thuận tiện hơn.

Mô phỏng điều kiện làm việc khắc nghiệt

Thiết bị được phát triển để nghiên cứu hiện tượng mài mòn fretting trong môi trường nhiệt độ và áp suất cao. Hệ thống có thể làm việc ở nhiệt độ nước lên đến 220°C. Áp suất cao cho phép mô phỏng chính xác nhiều điều kiện vận hành thực tế.

Bộ truyền động tạo dao động với biên độ từ 20 đến 200 micron. Tần số làm việc nằm trong khoảng 20 đến 60 Hz. Các thông số này giúp tái tạo hiệu quả hiện tượng vi trượt giữa các bề mặt tiếp xúc.

Hệ thống nồi hấp áp suất cao

Buồng áp suất được gia công từ hợp kim Hastelloy nguyên khối. Các chi tiết khác sử dụng thép không gỉ đạt chứng nhận EN 10204 3.1. Thiết kế đáp ứng tiêu chuẩn ASME VIII và BS EN 13445.

Hệ thống được trang bị van an toàn, bộ điều áp và đĩa nổ bảo vệ. Các thành phần này giúp đảm bảo vận hành an toàn trong điều kiện áp suất cao.

Đo lường và điều khiển

TE 59 sử dụng cảm biến dịch chuyển không tiếp xúc. Thiết bị có thể hoạt động ổn định trong môi trường nhiệt độ cao. Hệ thống theo dõi chính xác chuyển động của mẫu thử trong suốt quá trình vận hành.

Người dùng có thể kiểm soát tần số, biên độ dao động, nhiệt độ và áp suất. Số chu kỳ thử nghiệm cũng được cài đặt dễ dàng. Toàn bộ dữ liệu được ghi nhận tự động để phục vụ phân tích và đánh giá vật liệu.
