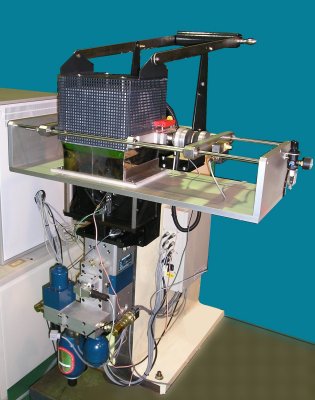

MÁY TRƯỢT & FRETTING KHÔ NHIỆT ĐỘ CAO DN 55, HÃNG PLINT

MÁY TRƯỢT & FRETTING KHÔ NHIỆT ĐỘ CAO DN 55, HÃNG PLINT

Mô tả

Máy trượt & băn khoăn khô nhiệt độ cao DN 55 bao gồm hành trình ngắn đặc biệt, thể tích dầu bị mắc kẹt tối thiểu, bộ truyền động thủy lực servo, được gắn thẳng đứng trên đế gang lớn. Bộ truyền động kết hợp vòng bi thủy tĩnh, kết hợp với thể tích dầu được giảm thiểu, cho phép hoạt động tần số cao và hành trình ngắn.

Cụm thử nghiệm được đặt theo chiều dọc phía trên bộ truyền động và bao gồm hai cánh tay mẫu cố định được hỗ trợ trên vòng bi trục uốn cong, lần lượt được gắn trên các cụm uốn cong tuyến tính. Chuyển động theo hướng thẳng đứng bị hạn chế bởi các bộ chuyển đổi lực áp điện. Khi mỗi cánh tay phản ứng với đầu dò độc lập của chính nó, ma sát giữa mỗi mẫu vật chuyển động và mỗi mẫu vật cố định được theo dõi độc lập. Điều này cho phép hai cặp vật liệu khác nhau được thử nghiệm đồng thời trong điều kiện tải trọng và nhiệt độ giống hệt nhau.

Thông số kỹ thuật

Loại liên hệ:	Bóng/Phẳng
	Căn hộ/Phẳng
	Đường thẳng/Phẳng
Đường kính mẫu tối đa:	20 mm
Loại chuyển động:	Hình Sin, Hình vuông, Hình tam giác và Ngẫu nhiên
Tải trọng tối đa:	2000 N
Lực ma sát tối đa:	+/-2000N
Đột quỵ – biến đổi liên tục:	10 micron đến 20 mm
Tần suất:	0,1 Hz đến 200 Hz
Môi trường:	Khô
Nhiệt độ:	Môi trường xung quanh đến 1200°C
Van Servo phản ứng siêu cao:	12 l/phút
Vòng bi truyền động:	Thủy tĩnh
Tải trọng động:	5,7 kN
Tải trọng tĩnh:	8,6 kN
Bộ nguồn thủy lực:	12 l/phút ở 250 bar
Giao diện tốc độ cao:	Bus PCI
Giải pháp:	16 bit
Số lượng kênh đầu vào:	1 đến 16
Tốc độ dữ liệu tối đa:	Một kênh ở 250 kHz
Giao diện:	Mô-đun giao diện liên kết nối tiếp
Phần mềm:	BÙ 2000
Máy phát tín hiệu nhiễu nhỏ DN 55/1
Loại chuyển động:	Đột quỵ trượt hình sin với nhiễu loạn hình sin chồng lên nhau đồng tuyến tính
Chuyển động trượt:
Đột quỵ tối đa:	20 mm (Biên độ: 10 mm)
Loại chuyển động:	Hình sin
Tần số (FS):	0 đến 5 Hz
Chuyển động rung:
Đột quỵ/Tần số:	200 micron (Biên độ 100 micron) @ 0 đến 200 Hz
	100 micron (Biên độ 50 micron) @ 0 đến 300 Hz
Tần số (FP):	0 – 300 Hz
Yêu cầu kiểm soát:	FP phải lớn hơn FS x 20
Các thông số được kiểm soát	Tần suất
	Đột quỵ
	Tải
	Nhiệt độ
	Thời lượng kiểm tra
Các thông số đo được	Tần suất
	Đột quỵ
	Tải
	Ma sát
	Nhiệt độ
Các dịch vụ
Điện:	220/240V, một pha, 50 Hz, 7,5 kW
	110/120 V, một pha, 60 Hz, 7,5 kW
Nước chính và cống thoát nước:	10 l/phút (điển hình)
