Mô tả

Cấu tạo và nguyên lý hoạt động

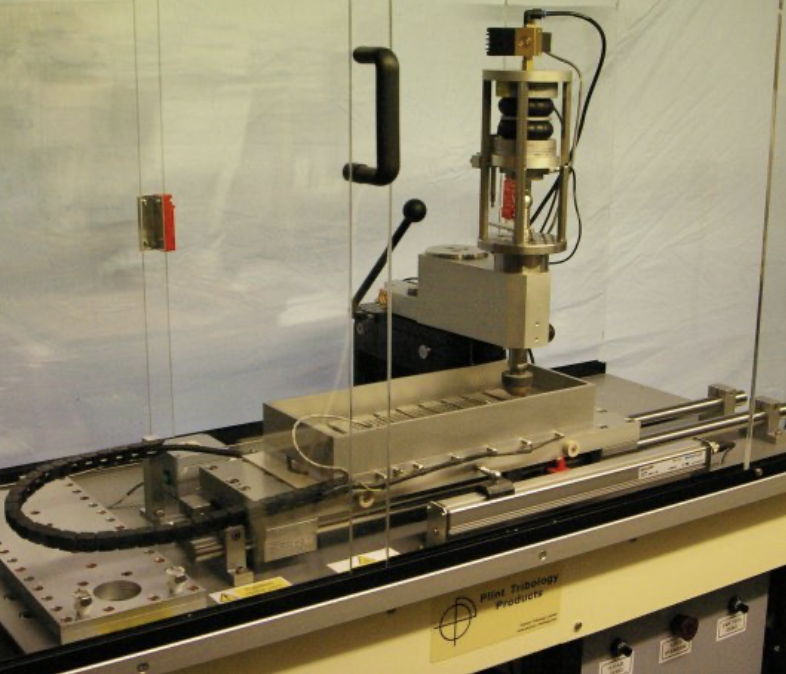

Máy TE 37 Bowden-Leben là thiết bị thử nghiệm ma sát và mài mòn chuyển động qua lại với hành trình dài. Hệ thống kết hợp bộ truyền động vít bi cơ điện, thanh trượt tuyến tính cùng cụm đo tải và ma sát đã được chứng minh từ máy TE 67 Pin-on-Disc.

Cụm mang mẫu pin bao gồm một khối nhôm lớn xoay quanh trục thẳng đứng đi qua tâm của nó. Một pít-tông chính xác với giá đỡ mẫu pin được đặt phía trên điểm tiếp xúc và được tải bằng ống thổi khí nén điều khiển servo. Phạm vi tải từ 25 đến 1.000 N tại áp suất vận hành 7,5 bar.

Tế bào tải nén nội tuyến được sử dụng để đo tải trọng tác dụng và cung cấp tín hiệu phản hồi cho hệ thống điều khiển. Thiết bị có khả năng áp dụng cả tải trọng ổn định và tải trọng dao động với dạng sóng hình sin hoặc tam giác.

Hệ thống đo lực ma sát và hao mòn

Toàn bộ cụm giá đỡ chốt có thể được xoay ra khỏi vị trí làm việc để tách bề mặt tiếp xúc, giúp việc thay đổi mẫu và kiểm tra bề mặt trở nên thuận tiện hơn.

Một tế bào tải đo biến dạng được lắp phía sau khối mang chốt nhằm ngăn cụm này xoay quanh trục trung tâm. Cảm biến này đo lực tác dụng lên chốt trong quá trình trượt. Kẹp giữ duy trì sự tiếp xúc liên tục giữa giá đỡ và đầu dò, bảo đảm lực ma sát hai chiều được ghi nhận chính xác trong các phép thử qua lại.

Quá trình hao mòn được theo dõi thông qua cảm biến LVDT tích hợp trong cụm tải. Bộ chuyển đổi này đo chuyển động của pít-tông trong suốt quá trình thử nghiệm, từ đó cung cấp dữ liệu đánh giá mức độ mài mòn của mẫu.

Khả năng thử nghiệm và môi trường làm việc

Viên nang tải pin được cách ly điện với khối mang mẫu, cho phép áp dụng điện thế nhỏ trên tiếp điểm pin/đĩa thông qua mạch điện trở tiếp xúc Lunn-Furey.

Thiết bị được trang bị bồn chứa mẫu kích thước lớn cùng hệ thống gia nhiệt và làm mát. Ngoài các mẫu pin hoặc bi tiêu chuẩn, bồn chứa còn có khả năng thử nghiệm các mẫu có diện tích tiếp xúc lớn với đường kính tiếp xúc tối đa 50 mm.

Đáy bồn được thiết kế với các rãnh chữ T, cho phép cố định linh hoạt nhiều loại mẫu và bề mặt tiếp xúc khác nhau, đáp ứng đa dạng yêu cầu nghiên cứu và thử nghiệm.
